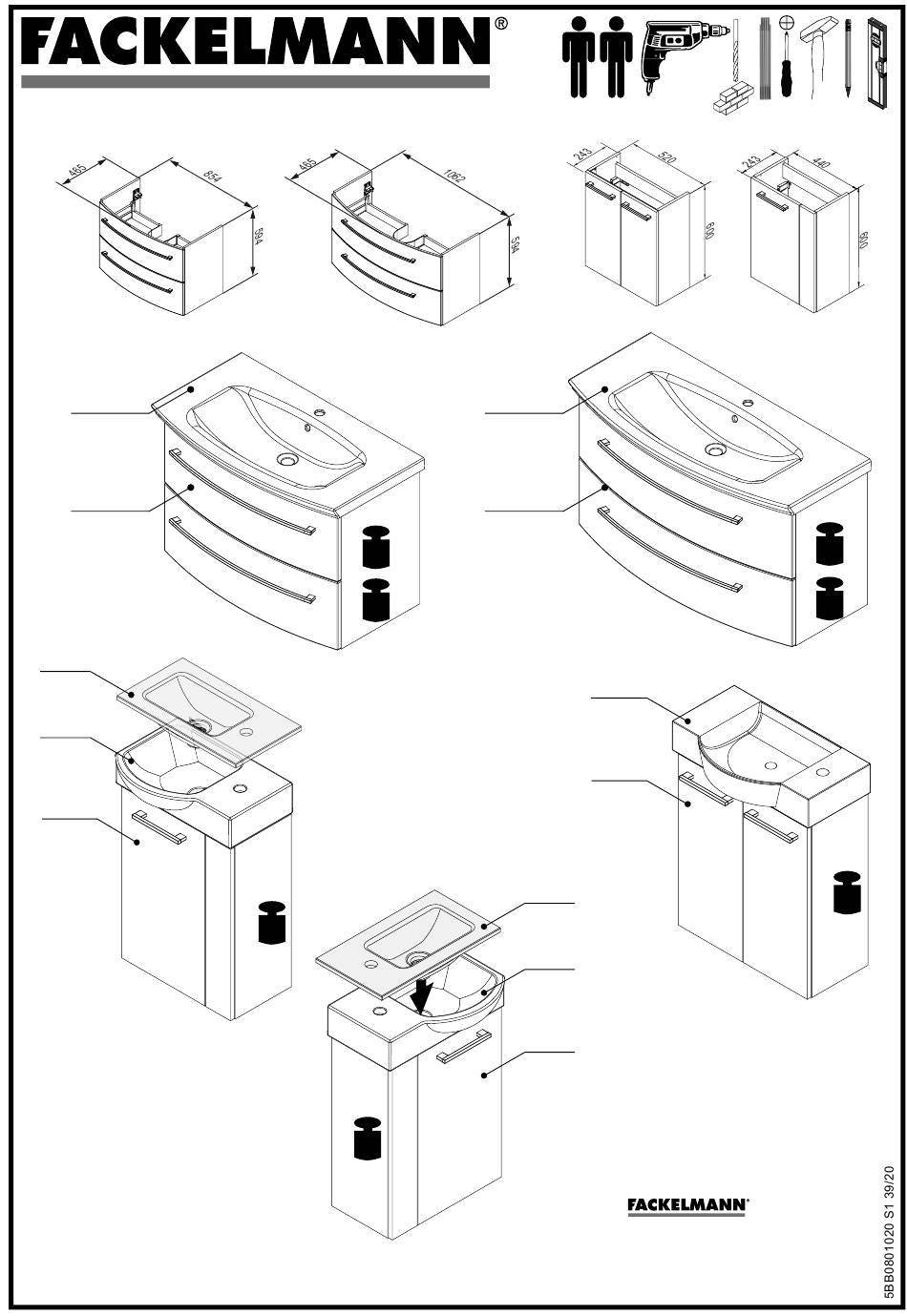

- Page 1 80182 80183 80184 Seite 17 max. 15 kg GmbH + Co. KG Sebastian-Fackelmann-Str. 6 91217 Hersbruck • Deutschland FAX: 09151/811-294 Servicetelefon: 09151/811-206 Alle Maßangaben sind ca.-Maße und können geringfügig abweichen. servicebm@fackelmann.de All measurements are approximate and may vary slightly. www.fackelmann.de...
- Page 2 Montage-, Pflege- und Sicherheitshinweise: Seite 2 Instructions for mounting and use: Page 3 Instrukcja instalacji i konserwacji: Strona 4 Instructions de montage et d'utilisation: Page 5 Istruzioni per montaggio e utilizzo : Pagina 6 Montage- en Onderhoud adviesen: Page 7 Návod na inštaláciu a údržbu: Strana 8 Upute za montažu i održavanje:...
- Page 3 Montage-, Pflege- und Sicherheitshinweise: Sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf unserer Badmöbel, die bei sachgemäßer Behandlung lange Freude bereiten werden. Bitte beachten Sie, dass das Produkt vor der Montage auf Transportbeschädigungen zu prüfen ist. Insbesondere die elektrischen Leitungen und Bauteile! Bitte bewahren Sie im Falle einer Beanstandung die Verpackung auf.
- Page 4 Assembly, care and safety instructions: Dear customer, Thank you for choosing our bathroom furniture. If handled properly, you will be able to enjoy this product for a long time. Please note that the product must be checked for any transport damage before assembly. In particular, the electrical cables and components must be checked! In the event of a complaint, please retain the packaging.
- Page 5 0mm! 0mm!
- Page 6 0mm! 0mm!
- Page 7 0mm! 0mm!
- Page 8 0mm! 0mm!
- Page 9 0mm! 0mm!
- Page 10 0mm! 0mm!
- Page 11 0mm! 0mm!
- Page 12 Contura Light 80100 80109/80119 80110 80102 80103 80104 80112 80113 80114 Ja / Yes Nein / No Montageanleitung „Contura Light“ 5BB0801090 / Assembly instructions "Contura Light" 5BB0801090 80102/3/4 X = 820 mm mit 80100 80112/3/4 Ø8 X = 1030 mm Ø8 mit 80110 Ø8...
- Page 13 80102 80103 80104 80112 80113 80114 Zusätzliche Wandbefestigung für Waschtischunterschränke und Beckenunterschränke zur Einhaltung der Norm EN 14749 unbedingt einbauen! Beigefügtes Wandbefestigungs-Material ist nur für Massivwände geeignet. Zur Befestigung an anderen Wänden müssen Spezialdübel verwendet werden. In compliance to the norm EN 14749 please make sure to built-in the additional wall-fastenings for sink cabinets and vanities.
- Page 14 Ø4 x 23mm 16mm 4FKM4.0X23 7906412 280 mm 50-60 ø12 Ø = Ø 80100 Silikon inklusive 80110 24 h Silicone included Silikon 4KST862901...
- Page 15 24 h Silikon inklusive Silicone included Silikon max. 4KST862901 15 kg max. 15 kg Schubkasteneinstellungen Drawer adjustment 2 2 C 2x 360° 2x 360° 2x 360° 2x 360°...
- Page 16 2x 360° 2x 360° 2x 360° 2x 360° Aus- und Einhängen des Schubkastens Removal and insertion of the drawer CLICK Youtube-Video Ausbau der Schublade Removal of the drawer...
- Page 17 82397 Contura Light 86301 82391 82390 80172 80182 80173 80183 80174 80184 Ja / Yes Nein / No Montageanleitung „Contura Light“ 5BB0863001 / Assembly instructions "Contura Light" 5BB0863001 4XBB81HDN2 Ø8 Ø8 Ø8 Ø8 0mm! Waschbecken: washbasin: 82390: y = 635mm 82391: y = 635mm 82397: y = 720mm *OFF = Oberkante fertiger Fußboden...
- Page 18 0mm! Tür rechts: Tür links: Door left: Door right: 80182 80172 80183 80173 80174 80184 *OFF = Oberkante fertiger Fußboden *OFF = Top edge of finished floor...
- Page 19 Zusätzliche Wandbefestigung für Waschtischunterschränke und Beckenunterschränke zur Einhaltung der Norm EN 14749 unbedingt einbauen! Beigefügtes Wandbefestigungs-Material ist nur für Massivwände geeignet. Zur Befestigung an anderen Wänden müssen Spezialdübel verwendet werden. In compliance to the norm EN 14749 please make sure to built-in the additional wall-fastenings for sink cabinets and vanities.
- Page 20 82397 82390 (82391) Silikon nicht inklusive Silicone not included Dämpfung aktiv / attenuation on Dämpfung inaktiv / attenuation off Drücken / Push...
- Page 21 82392 80202 80203 80204 Ø8 Ø8 Ø8 Ø8 4XBB81HDN2 *OFF = Oberkante fertiger Fußboden *OFF = Top edge of finished floor 0mm!
- Page 22 0mm! *OFF = Oberkante fertiger Fußboden *OFF = Top edge of finished floor...
- Page 23 Zusätzliche Wandbefestigung für Waschtischunterschränke und Beckenunterschränke zur Einhaltung der Norm EN 14749 unbedingt einbauen! Beigefügtes Wandbefestigungs-Material ist nur für Massivwände geeignet. Zur Befestigung an anderen Wänden müssen Spezialdübel verwendet werden. In compliance to the norm EN 14749 please make sure to built-in the additional wall-fastenings for sink cabinets and vanities.
- Page 24 82392 Silikon nicht inklusive Silicone not included Dämpfung aktiv / attenuation on Dämpfung inaktiv / attenuation off Drücken / Push...
