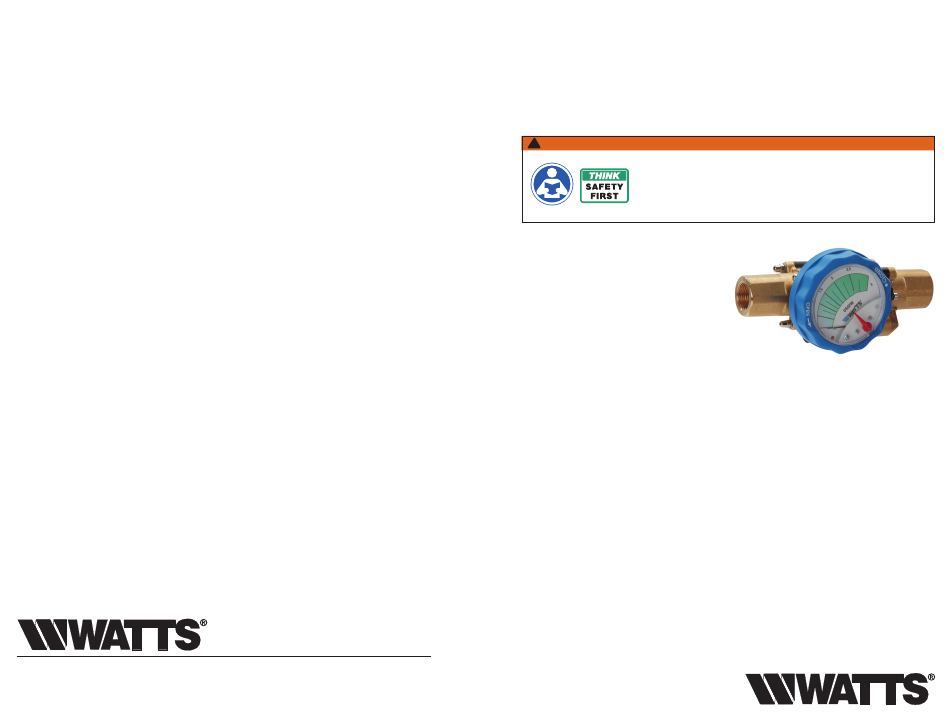

Installation Instructions
iDROSET Series CSD
™
Calibrated Flow Measurement and Balancing Valve
Sizes: ⁄ - 1"
1
2
WARNING
!
Read this Manual BEFORE using this equipment.
Failure to read and follow all safety and use information can result in death,
serious personal injury, property damage, or damage to the equipment.
Keep this Manual for future reference.
Installation
1. Before installation, verify the correct size
iDROSET CSD has been selected for the
application. Be sure to review all operating
parameter specifications found on the ES
document to ensure the valve is fit for the
application.
2. The system should be thoroughly flushed
to remove dirt and debris before installing
the valve. For retrofit applications, it is
recommended that a wye strainer (such as
the Watts LF777SI) be installed immediately upstream of the valve.
3. The valve is directional – see flow direction arrow on back of valve.
4. The valve should be installed in an accessible location with the gauge positioned for
easy reading.
5. For maximum accuracy, the flow measurement valve should be located in an unre-
stricted straight pipe run so that no fittings (elbow, valve, tee, etc.) is closer to the
measurement valve than 5 pipe diameters upstream and 2 pipe diameter downstream.
If a balancing valve is located downsteam from a circulation pump, allow a distance of
ten (10) diameters between the pump and balancing valves.
System Commissioning & Balancing
1. Upon commissioning of the system, open the valve completely by turning hand wheel
full counter-clockwise.
2. During the balancing process, adjust the desired flow rate in GPM according to the
project data. Turn the wheel counter-clockwise to increase the flow and clockwise to
decrease the flow.
3. Once the balancing process is complete, tighten the screw to lock the hand wheel
with a 3mm Allen key. For future reference and to aid system diagnostics, set the red
pointer to the desired flow rate.
Maintenance
1. It is recommended that the valve be fully opened and closed at least twice a year
to ensure it is free of dirt and debris and (if
equipped) the wye strainer be serviced.
