MICROMODULE VOLET ROULANT RADIO
MVr500MrP
5454469 Micromodule volet roulant radio Power
MVr500MrPX 5454470 Micromodule volet roulant radio Power
Fonction: Ce micromodule permet la centralisation de volet roulant, de volets à battant ou de stores par boutons poussoirs
exclusivement ou avec les télécommandes radio Yokis.
Compatibilité: Le MVR500MRP(X) est compatible avec tous les moteurs
disposant de 3 fils (commun, ouverture, fermeture). Les butées peuvent être de
type électrique ou électronique réglées sur le volet roulant lui même. Dans le cas
de butées mécaniques la course du volet est définie par des arrêtoirs qui
stoppent le volet mécaniquement, le micromodule MVR500MRP(X) détecte
alors une surcharge et coupe immédiatement l'alimentation du moteur. Le
MVR500MRP(X) est également compatible avec les moteurs 4 fils (Phase,
neutre, montée, descente) en mode commande permanente montée ou
descente. Si vous avez des volets roulants avec radio intégrée, notre module
MVR500MRP(X) n'est pas compatible.
CaraCtériStiqueS teCHNiqueS
Puissance moteur 3 ou 4 fils
tension secteur
température ambiante
Humidité relative
dimension
Fréquence
Conserve les données en cas de coupure secteur.

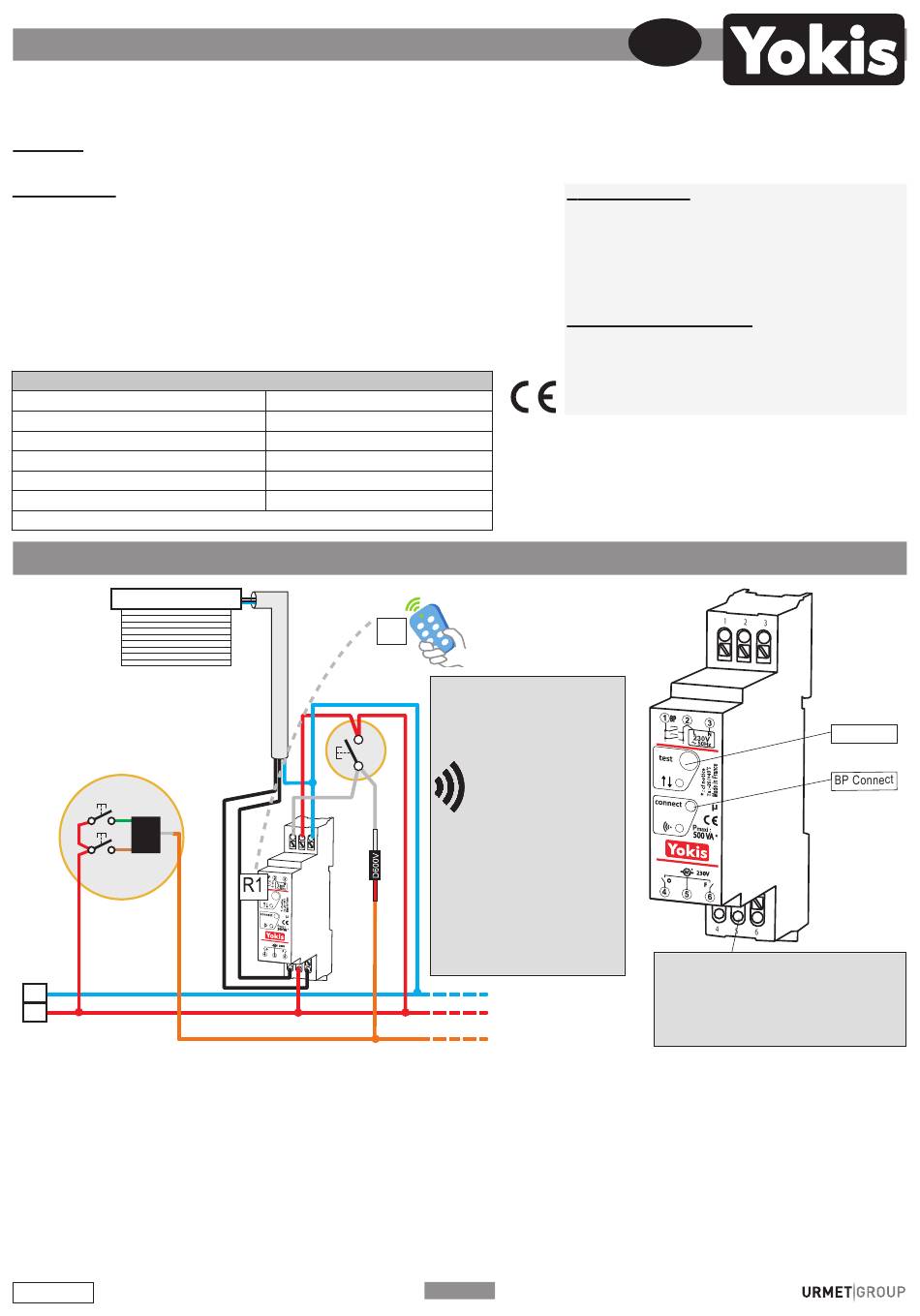

CÂBLAGE
Volet roulant
Commande
centralisée
par BP double
Descente
R12M
Montée
230V
50Hz
N
L
Le micromodule doit être uniquement installé par une personne formée et dans un lieu inaccessible à l'utilisateur final, conformément aux
règles d'installation nationales (NFC 15-100 en France).
Afin de respecter les consignes de sécurités, le micromodule doit être monté sur une ligne protégée en amont par un disjoncteur 10A courbe C.
Câbler le micromodule hors tension. Dans le cas de tableau en triphasé, la phase d'alimentation des micromodules doit être identique à celle
du fil pilote. Des schémas sont disponibles auprès de notre service technique pour le câblage en triphasé (voir le site www.yokis.fr).
1) Brancher l'alimentation secteur sur les bornes "L"et "N".
2) Brancher le bouton poussoir local entre les bornes "L" et "BP". Pour utiliser un BP double rajouter l'accessoire Yokis R12M (réf: 5454073).
Si le BP est déporté à plus de 3 mètres, vérifier la tension entre les bornes BP et N sur le MVR500MRP(X). Si elle est supérieure à 20V
insérer une D600V entre les fils retour du BP et la borne BP (fil blanc sur la borne BP).
3) Brancher les fils du moteur sur les bornes "3" "4" et "6". Vérifier que le fil connecté sur l'entrée O correspond bien à la
montée. Ne pas se fier aux couleurs des fils moteur. Pour vérifier que le moteur est branché correctement faites 3 appuis courts sur le BP
et le volet doit monter. Si vous faites 4 appuis courts le volet doit descendre. Si c'est le contraire il suffit d'inverser les fils du moteur sur le
bornier du MVR500MRP(X).
DS1054-025B
avec antenne extérieure
230V ~ 2A maxi. 500VA
230V ~ +10% -15% 50Hz
-20°C +50°C
0 à 70%
90mm x 17,5mm x 60mm
2.4 GHz
Commande locale
par BP simple
R1
FIL PILOTE
Exemple de
E5
commande radio
supplémentaire
La centralisation peut être
réalisée par fil pilote ou par
radio.
Pour l'utilisation du
MVR500MRP(X) avec
la radio se référer à la
notice de l'émetteur.
Bc
Dans certaines
configurations terrain, il peut
Rg
être prudent de prévoir lors
de l'alimentation des modules
un fil pilote pouvant servir à
la centralisation filaire.
P1
F
Portée radio:
Gamme radio Power:
• dans une maison de 100m² avec traversée
perpendiculaire d'un mur maître ou d'une dalle
• sur 250m en champ libre
(Réduction de la portée si environnement
métallique, passage de mur ou de cloison)
traNSMiSSioN radio:
La Led de l'émetteur s'éclaire uniquement
lorsque la transmission radio a réussi.
En cas de portée insuffisante l'ajout d'un
récepteur intermédiaire résoud le probléme
(voir § ''Augmentation de la portée'').
Les contacts O et F (borne 4 et 6) sont
libres de potentiel permettant ainsi de
piloter tous types de moteurs
fonctionannt en 12-24V, il suffit
d'apporter la tension voulue en borne 5.
BP Test
