802315
11/11
Küchenarmatur mit Geschirrbrause
Robinetterie de cuisine avec douchette
Rubinetteria per cucina con doccia
Grifferia de cocina con doccia

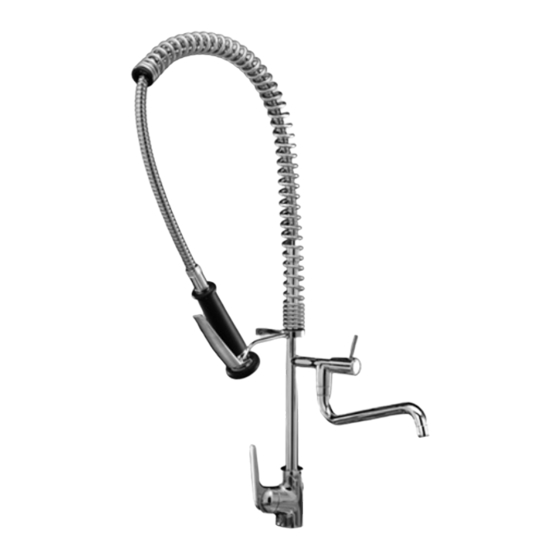

Kitchen faucet with pre-rinse unit
10.061.144
Schweiz, Suisse:
KWC AG
Hauptstrasse 57
5726 Unterkulm
Tel.:
062 768 68 68
Fax:
062 768 61 62
Oesterreich:
Hansa Austria GmbH
Rottfeld 7
5020 Salzburg
Tel:
0662 433 100
Fax:
0662 433 100 20
KWC DOMO Semipro
Deutschland:
KWC Deutschland GmbH
Sigmaringer Strasse 107
70567 Stuttgart
Tel:
0711 49 08 39-0
Fax:
0711 49 08 39-30
USA:
KWC AMERICA INC.
1770 Corporate Drive #580 0
US - Norcross, Georgia 30093
Phone 678 334 21 21
Fax
678 334 21 28
Montage- und Serviceanleitung
Instructions de montage et d'entretien
Istruzioni di montaggio e di assistenza
Instrucciones de montaje y servicio
Installation and service instructions
10.061.154
Italia:
KWC Italia Srl
Via M. Gaetana Agnesi 37
I-37014 Castelnuovo del Garda (VR)
Tel.
045 757 06 58
Fax
045 757 04 67
Recyclingpapier auf 100% Altpapierbasis.
Papier de recyclage sur 100% bases de vieux papier.
Riciclaggio della carta sulla base della carta straccia di 100%.
Reciclaje del documento sobre base del papel usado del 100%.
Recycling paper on 100% waste paper basis.
France:
Hansa France
Rue Ettoré Bugatti
67038 Strasbourg-Cedex2
Tél:
03 88 78 88 08
Fax:
03 88 76 55 32
Advertisement
Related Manuals for KWC DOMO Semipro 10.061.144
Summary of Contents for KWC DOMO Semipro 10.061.144
- Page 1 Installation and service instructions 11/11 Küchenarmatur mit Geschirrbrause Robinetterie de cuisine avec douchette Rubinetteria per cucina con doccia Grifferia de cocina con doccia Kitchen faucet with pre-rinse unit KWC DOMO Semipro 10.061.144 10.061.154 Schweiz, Suisse: Deutschland: Italia: France: KWC AG...
- Page 2 Betriebsdaten Caractéristiques de fonctionnement Caratteristiche di funzionamento Datos de servicio Operating data Idealer Betriebsdruck : 3 bar Presión ideal de servicio : 3 bar Max. Betriebsdruck : 5 bar Presión máxima de servicio : 5 bar Min. Betriebsdruck : 1 bar Presión mínima de servicio : 1 bar Druckgleichheit empfehlenswert.
- Page 3 Höchsttemperaturbegrenzung Mengenbegrenzung Limitation de la température max. Limitation du débit Limitazione della temperatura massima Limitazione della portata Limitación de la temperatura máxima Limitación del caudal Maximum temperature limitation Flow rate limitation Temperaturring Anneau de limitation Anello di limitazione Anillo de la temperatura Temperature ring Max.
- Page 4 Montage und Ersatzteile Montage et pièces de rechange Montaggio e pezzi di ricambio Montaje e repuestos Assembley and spare parts EU/AUS ø35mm / 1 3/8" ø35mm / 1 3/8" Radius min. = 50mm / 2" USA/CAN ø36mm / 1 7/16” Verlängerungsmutter L= 40mm Ecrou allongé...
- Page 5 Befestigung Wandhalter und Brause Fixation support mural et Douchette vaisselle Fissaggio supporto murale e Doccia lavastoviglie Fijación soporte mural y Douchette vajilla Connection wall bracket and pre-rinse spray...
- Page 6 Inbetriebsetzung Mise en service Messa in funzione Puesta en servicio Initial operation Kalt- und Warmwasser öffnen. Ouvrir eau froide et chaude. Aprire acqua fredda e calda. Abrir la salida de agua fría y caliente. Open cold and hot water. D spülen F rincer sciacquate Sp enjuagar...
- Page 7 Ersatzteile Pièces de rechange Pezzi di ricambio Repuestos 10.061.144 Spare parts 10.061.144 10.061.154 Z.502.844.700 L 1075 mm Z.633.570 Z.534.714.700 Z.535.778 10.061.154 Z.601.434 L 450 mm Z.633.812 3/8" Z.633.851 Z.633.811 Z.634.116 Z.601.736 Z.602.997 Z.603.897 Z.600.025 K.32.D0.00 M20x1.25 Z.504.645 Z.506.019 A 300 Z.200.176 K.33.42.04 Z.600.552...
- Page 8 2 GIGCPNGKVWPI HØT #TOCVWTGP WPF <WDGJÒT Instruction pour la maintenance des robinets et des accessoires Istruzioni per la manutenzione di rubinetti e accessori Instruciones para el cuidado de griferias y accesorios Maintenance / Cleaning instructions for faucets and accessories Grundsätzliche Reinigungshinweise: Avisos básicos de limpieza: - Beim Reinigen muss die Oberfläche der Armatur kalt sein (Wärme - Cuando se procede a limpiar la griferia, su superficie debe estar...
- Page 9 Installation and service instructions 11/11 Küchenarmatur mit Geschirrbrause Robinetterie de cuisine avec douchette Rubinetteria per cucina con doccia Grifferia de cocina con doccia Kitchen faucet with pre-rinse unit KWC DOMO Semipro 10.061.144 10.061.154 Schweiz, Suisse: Deutschland: Italia: France: KWC AG...
- Page 10 Betriebsdaten Caractéristiques de fonctionnement Caratteristiche di funzionamento Datos de servicio Operating data Idealer Betriebsdruck : 3 bar Presión ideal de servicio : 3 bar Max. Betriebsdruck : 5 bar Presión máxima de servicio : 5 bar Min. Betriebsdruck : 1 bar Presión mínima de servicio : 1 bar Druckgleichheit empfehlenswert.
- Page 11 Höchsttemperaturbegrenzung Mengenbegrenzung Limitation de la température max. Limitation du débit Limitazione della temperatura massima Limitazione della portata Limitación de la temperatura máxima Limitación del caudal Maximum temperature limitation Flow rate limitation Temperaturring Anneau de limitation Anello di limitazione Anillo de la temperatura Temperature ring Max.
- Page 12 Montage und Ersatzteile Montage et pièces de rechange Montaggio e pezzi di ricambio Montaje e repuestos Assembley and spare parts EU/AUS ø35mm / 1 3/8" ø35mm / 1 3/8" Radius min. = 50mm / 2" USA/CAN ø36mm / 1 7/16” Verlängerungsmutter L= 40mm Ecrou allongé...
- Page 13 Befestigung Wandhalter und Brause Fixation support mural et Douchette vaisselle Fissaggio supporto murale e Doccia lavastoviglie Fijación soporte mural y Douchette vajilla Connection wall bracket and pre-rinse spray...
- Page 14 Inbetriebsetzung Mise en service Messa in funzione Puesta en servicio Initial operation Kalt- und Warmwasser öffnen. Ouvrir eau froide et chaude. Aprire acqua fredda e calda. Abrir la salida de agua fría y caliente. Open cold and hot water. D spülen F rincer sciacquate Sp enjuagar...
- Page 15 Ersatzteile Pièces de rechange Pezzi di ricambio Repuestos 10.061.144 Spare parts 10.061.144 10.061.154 Z.502.844.700 L 1075 mm Z.633.570 Z.534.714.700 Z.535.778 10.061.154 Z.601.434 L 450 mm Z.633.812 3/8" Z.633.851 Z.633.811 Z.634.116 Z.601.736 Z.602.997 Z.603.897 Z.600.025 K.32.D0.00 M20x1.25 Z.504.645 Z.506.019 A 300 Z.200.176 K.33.42.04 Z.600.552...
- Page 16 2 GIGCPNGKVWPI HØT #TOCVWTGP WPF <WDGJÒT Instruction pour la maintenance des robinets et des accessoires Istruzioni per la manutenzione di rubinetti e accessori Instruciones para el cuidado de griferias y accesorios Maintenance / Cleaning instructions for faucets and accessories Grundsätzliche Reinigungshinweise: Avisos básicos de limpieza: - Beim Reinigen muss die Oberfläche der Armatur kalt sein (Wärme - Cuando se procede a limpiar la griferia, su superficie debe estar...
