CABLAGGIO
AVVERTENZA - Nelle operazioni di cablaggio ed installazione riferirsi alle norme
vigenti e comunque ai principi di buona tecnica. I conduttori devono essere vincolati da
un fissaggio supplementare in prossimità dei morsetti, per esempio mediante fascette.
Tutte le operazioni di cablaggio devono essere eseguite da personale qualificato.
La stazione espas10 MoneyBOX è provvista nella parte bassa della stazione di una co-
moda morsettiera dove l'installatore deve effettuare nella massima sicurezza il cablaggio
della stazione nelle seguenti componenti:
- Comandi barriera APRI (comandi standard per barriere elettromeccaniche,
utilizzare cavo di sezione appropriata)

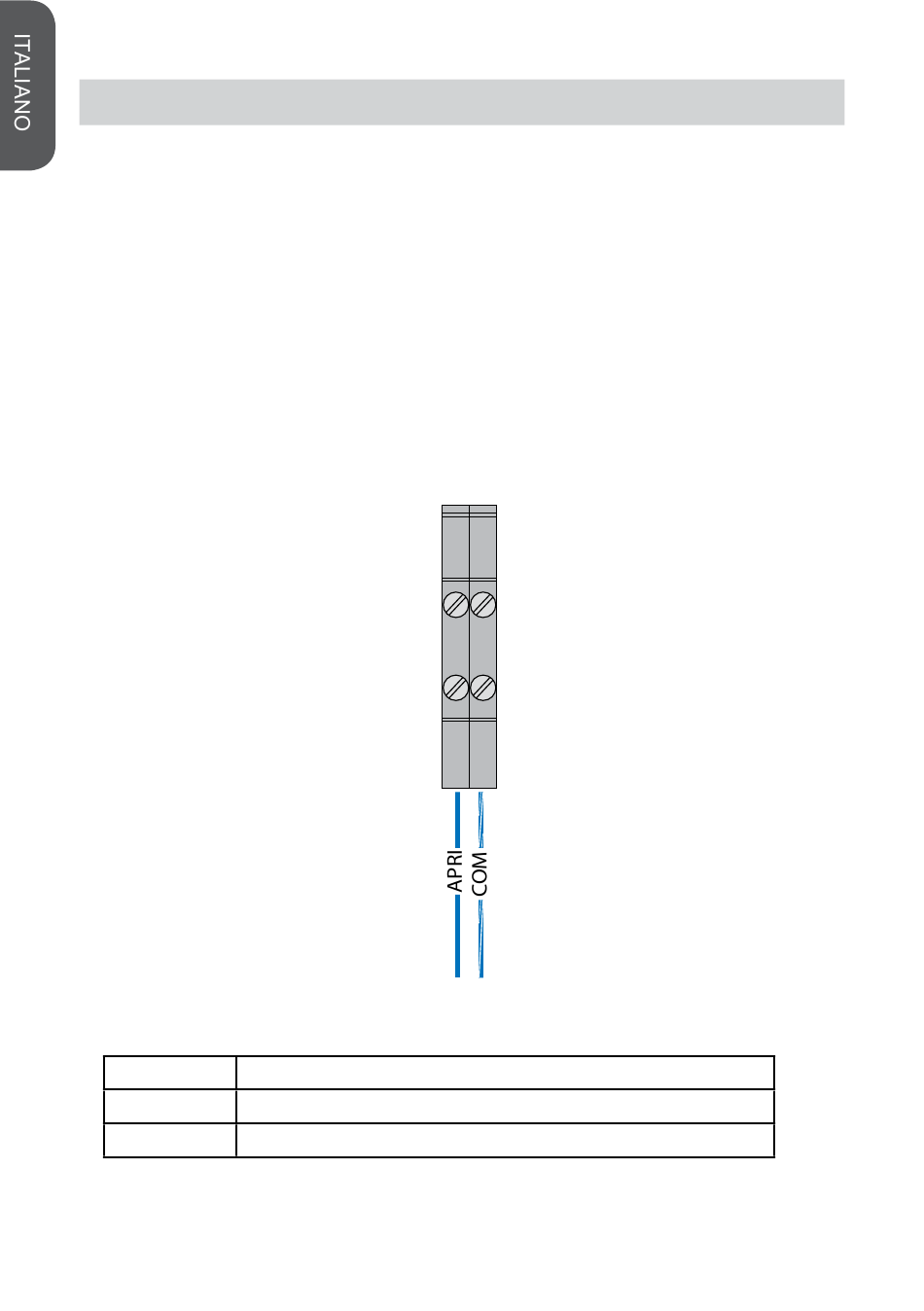

Schema di collegamento

Morsetti Descrizione
1 Contatto N.O. Apri barriera
2 Contatto Comune Apri-Chiudi
espas10 MoneyBOX - Manuale Utente
BARRIERA
rel. 01-2012 PAG. 6
