VERKABELUNG
HINWEIS – Bei den Verkabelungs- und Installationsarbeiten auf die geltenden Richtlinien
und jedenfalls auf die Grundsätze der guten Technik Bezug nehmen. Die Leiter müssen
in Klemmennähe durch eine zusätzliche Befestigung, zum Beispiel mithilfe von Kabels-
chellen, befestigt werden. Alle Verkabelungsarbeiten müssen vom Fachpersonal aus-
geführt werden.
Die Station Espas10 MoneyBOX ist im unteren Teil der Station mit einem bequemen
Klemmenbrett ausgestattet, an dem der Installateur die Verkabelung der Station in den
folgenden Bestandteilen in größter Sicherheit vornehmen muss:
- Steuerungen Schranke AUF (Standardsteuerungen für elektromechanische
Schranken, entsprechend bemessenes Kabel verwenden)

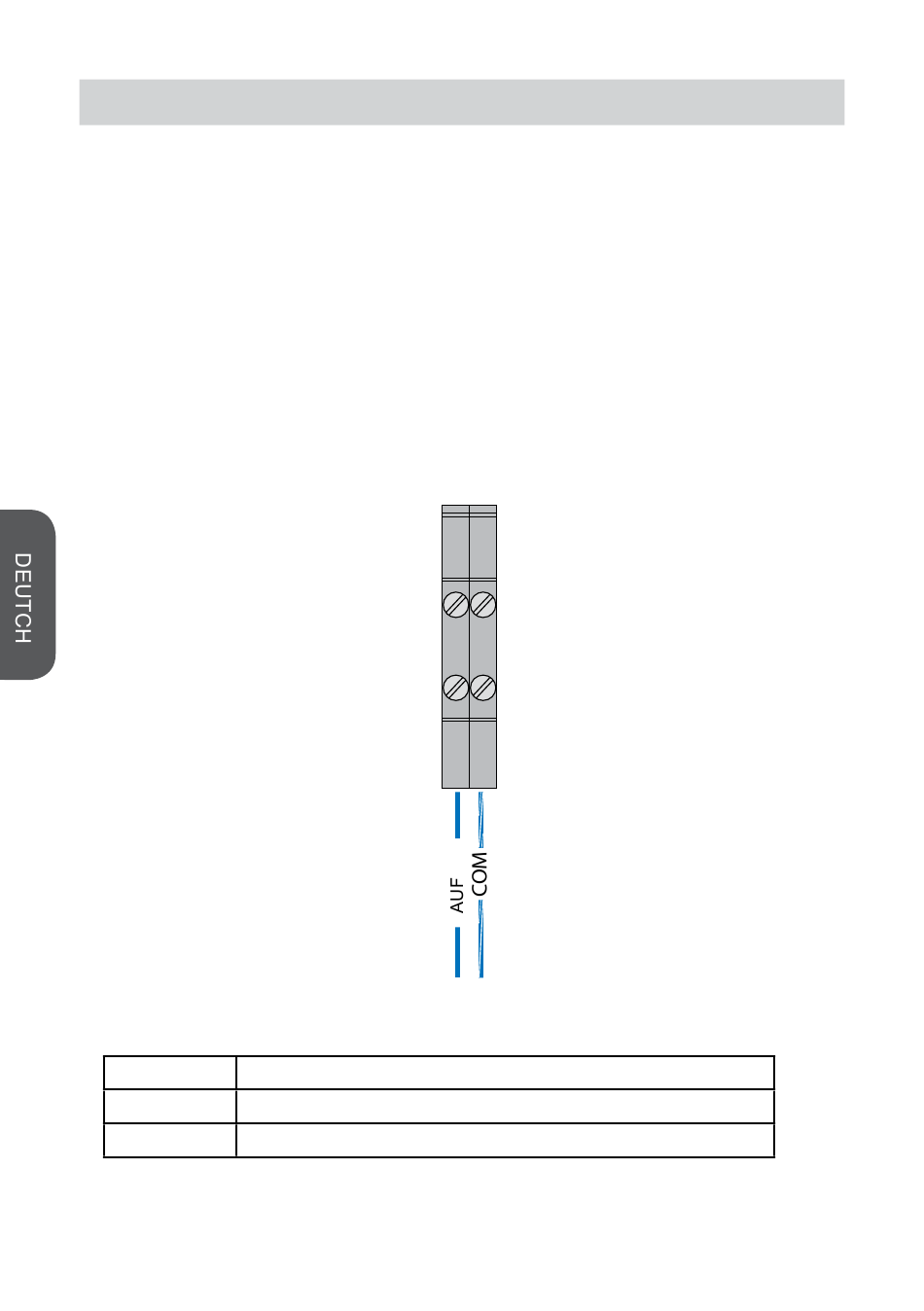

Anschlussplan
Klemmen Beschreibung
1 Kontakt N.O. Schranke auf
2 Gemeinsamer Kontakt Auf-Zu
