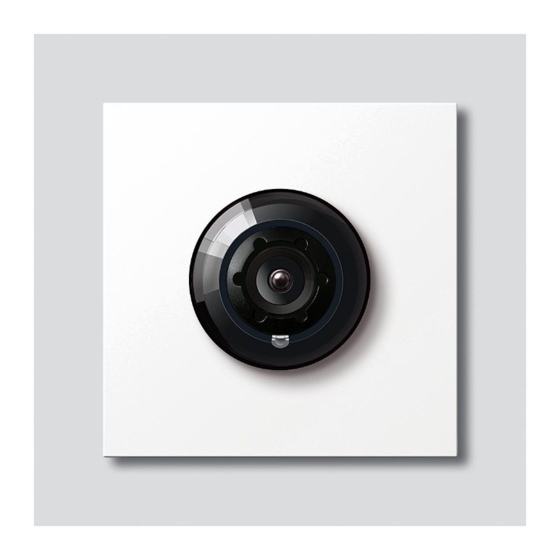

Siedle 130 Product Information
Camera for siedle classic
Hide thumbs
Also See for 130:
- Product information (24 pages) ,
- Product information (24 pages) ,
- Product information (24 pages)
Advertisement
Available languages
Available languages
Quick Links
Siedle Classic
CBCM 653-0
CBCM 658-01
CACM 673-0
CACM 678-01
CCM 613-0
CCM 618-01
CBCM 653-1 USA
CBCM 658-11 USA
CCM 613-1 USA
CCM 618-11 USA
Produktinformation
Kamera 130/180
Product information
Camera 130/180
Information produit
Caméra 130/180
Opuscolo informativo
sul prodotto
Telecamera 130/180
Productinformatie
Camera 130/180
Produktinformation
Kamera 130/180
Produktinformation
Kamera 130/180
Información de producto
Cámara 130/180
Informacja o produkcie
Kamera 130/180
Информация о продуктах
Камера 130/180
Advertisement
Related Manuals for Siedle 130
Summary of Contents for Siedle 130
- Page 1 Siedle Classic Produktinformation Kamera 130/180 Product information Camera 130/180 Information produit Caméra 130/180 Opuscolo informativo sul prodotto CBCM 653-0 Telecamera 130/180 CBCM 658-01 CACM 673-0 Productinformatie CACM 678-01 Camera 130/180 CCM 613-0 CCM 618-01 Produktinformation Kamera 130/180 CBCM 653-1 USA CBCM 658-11 USA...
- Page 2 50 cm 205 cm ca. 130° ca. 100° 50 cm 760 cm ca. 165° ca. 135°...
- Page 3 50 cm 50 cm 50 cm 70° 70° 70°...
-
Page 4: Montage
Deutsch Anwendung Klemmenbelegung Kamera 130 oder Kamera 180 für CBCM 653-…/CBCM 658-… Siedle Classic. Verfügbar für die Systeme In-Home-Bus, Access oder In-Home-Bus als systemfreie Kamera. Kamerazweig In-Home-Bus Elektrische Spannung Kameraansteuerung Einbau, Montage und Service- Versorgung 12 V AC arbeiten elektrischer Geräte dürfen ausschließlich durch eine Elektro-... - Page 5 1,4 mm Blickwinkel horizontal ca. 130° vertikal ca. 100° horizontal ca. 165° vertikal ca. 135° Tag-/Nachtumschaltung automatisch Infrarotbeleuchtung integriert 2-stufige Heizung 12 V AC max. 130 mA System Dauerbetrieb geeignet Videosausgang 1 Vss an 75 Ohm System Betriebsspannung 10–50 V DC System Betriebsstrom max. 195 mA max. 170 mA...
- Page 6 2 Recommended mounting height Potential-free contact appr. 1.60 m to centre camera. 3 Pick-up angle of the camera with an angle of aperture of appr. 130° Power supply 12 V AC 4 Pick-up angle of the camera with an angle of aperture of appr. 165° in coaxial connection the full screen mode.
-
Page 7: Specifications
130° vertical appr. 100° horizontal appr. 165° vertical appr. 135° Day/night switchover Automatic Integrated lighting infrared 2-stage heating 12 V AC max. 130 mA System Continuous operation suitable Video output 1 Vss at 75 Ohm System Operating voltage 10–50 V DC System Operating current max. 195 mA... - Page 8 Français Application Implantation des bornes Caméra 130 ou caméra 180 pour CBCM 653-…/CBCM 658-… Siedle Classic. Disponible pour les systèmes bus In-Home, Access ou en Bus In-Home tant que caméra sans système. branche caméra Bus In-Home Tension électrique Commande de l a caméra...
- Page 9 130° environ vertical 100° environ horizontal 165° environ vertical 135° environ Commutation jour/nuit automatiquement Eclairage infrarouge intégré Chauffage 2 niveaux 12 V AC max. 130 mA Système Mode continu adapté Sortie vidéo 1 Vss à 75 ohms Système Tension d’entrée 10–50 V DC Système...
-
Page 10: Installazione
Italiano Impiego Assegnazione dei morsetti Telecamera 130 oppure telecamera CBCM 653-…/CBCM 658-… 180 per Siedle Classic. Disponibile per i sistemi In-Home-Bus, Access o In-Home-Bus derivazione altre telecamere free system. della telecamera In-Home-Bus Tensione elettrica Comando telecamera Gli interventi di installazione, mon- alimentazione 12 V AC... - Page 11 CMOS 1/3" 1280 x 960 pixel Risoluzione 500 TV-linee 600 TV-linee Obiettivo 2,1 mm 1,4 mm Angolo di ripresa orizzontale circa 130° verticale circa 100° orizzontale circa 165° verticale circa 135° Commutazione giorno/notte automatica Illuminazione agli infrarossi integrata Riscaldamento a 2 livelli 12 V AC max.
- Page 12 Nederlands Toepassing Klemmenindeling Camera 130 of camera 180 voor CBCM 653-…/CBCM 658-… Siedle Classic. Verkrijgbaar voor de systemen In-Home-Bus, Access of als In-Home-Bus systeemvrije camera. cameratak In-Home-Bus Elektrische spanning Camera-aansturing Inbouw, montage en onderhouds- verzorging 12 V AC werkzaamheden aan elektrische apparaten mogen uitsluitend door CACM 673-…/CACM 678-…...
- Page 13 CMOS sensor 1/3" 728 x 488 beeldpunten CMOS-sensor 1/3" 1280 x 960 beeldpunten Resolutie 500 TV-lijnen 600 TV-lijnen Objectief 2,1 mm 1,4 mm Blikhoek horizontaal ca. 130° verticaal ca. 100° horizontaal ca. 165° verticaal ca. 135° Dag-/nachtomschakeling automatisch Infrarood verlichting geïntegreerde verwarming 2-traps 12 V AC max. 130 mA Systeem Voortdurend gebruik...
- Page 14 Dansk Anvendelse Klemmekonfiguration Kamera 130 eller kamera 180 til CBCM 653-…/CBCM 658-… Siedle Classic. Står til rådighed for systemerne In-Home-bus, Access In-Home-Bus eller som systemfrit kamera. kameraafgrening In-Home-bus Elektrisk spænding Kamerastyring Indbygning og montering af samt Forsyning 12 V AC servicearbejde på elektrisk materiel må...
- Page 15 NTSC Kamera CMOS-sensor 1/3" 728 x 488 pixel CMOS-sensor 1/3" 1280 x 960 pixel Opløsning 500 TV-linjer 600 TV-linjer Objektiv 2,1 mm 1,4 mm Betragtningsvinkel horisontal ca. 130° vertikal ca. 100° horisontal ca. 165° vertikal ca. 135° Dag-/natskifte automatisk Infrarød belysning integreret 2-trins varmeelement 12 V AC, maks. 130 mA System...
- Page 16 Svenska Användning Klämtilldelning Kamera 130 eller kamera 180 för CBCM 653-…/CBCM 658-… Siedle Classic. Kan erhållas för sys- temen In-Home-buss, Access eller In-Home-buss som systemfri kamera. kameragren In-Home-buss Elektrisk spänning Kamerastyrning Installation, montering och servicear- Försörjning 12 V AC beten på elektriska apparater får utföras endast av behörig eltekniker.
- Page 17 NTSC Bildupptagare CMOS-sensor 1/3" 728 x 488 pixel CMOS-sensor 1/3" 1280 x 960 pixel Upplösning 500 TV-linjer 600 TV-linjer Objektiv 2,1 mm 1,4 mm Betragtningsvinkel horisontal ca. 130° vertikal ca. 100° horisontal ca. 165° vertikal ca. 135° Dag-/nattomkoppling automatisk Infrarød belysning integreret 2-trins varmeelement 12 V AC, maks. 130 mA System Kontinuerlig drift lämpad...
-
Page 18: Montaje
Español Aplicación c Encuadre (7-9) Cámara 130 o cámara 180 para orientación de la cámara abajo Siedle Classic. Disponible para los sistemas de bus In-Home, Access o Funciones de los bornes como cámara sin sistema. CBCM 653-…/CBCM 658-… Tensión eléctrica Ramal de cámara... - Page 19 1280 x 960 píxeles Resolución 500 líneas de TV 600 líneas de TV Objetivo 2,1 mm 1,4 mm Ángulo de visión horizontal aprox. 130° vertical aprox. 100° horizontal aprox. 165° vertical aprox. 135° Conmutación día/noche automática Iluminación por infrarrojos integrada Calefacción de 2 niveles 12 V AC máx.
- Page 20 Polski Zastosowanie Podłączenie zacisków Kamera 130 lub kamera 80 do CBCM 653-…/CBCM 658-… Siedle Classic. Dostępność dla sys- temów magistrali In Home, Access Magistrala In Home lub jako kamera niesystemowa. – odgałęzienie kamery In-Home-Bus Napięcie elektryczne Sterowanie kamerą Wbudowanie, montaż i prace serwi- Napięcie zasilania kamery...
- Page 21 CMOS-sensor 1/3" 1280 x 960 pikseli Rozdzielczość 500 linii obrazu 600 linii obrazu Obiektyw 2,1 mm 1,4 mm Pole widzenia w poziomie ok. 130° w pionie ok. 100° w poziomie ok. 165° w pionie ok. 135° Przełączanie pomiędzy trybem automatycznie dziennym/nocnym Podświetlenie podczerwienią zintegrowane 2-stopniowe ogrzewanie 12 V AC, max.
- Page 22 русский Область применения Разводка клемм Камера 130 или камера 180 для CBCM 653-…/CBCM 658-… Siedle Classic. Доступна для систем In-Home-Bus, Access или в виде Магистраль камеры внесистемной камеры. In-Home-Bus Шина, установленная Электрическое напряжение внутри помещения Активирование камеры Встраивание, монтаж и обслужи- Электропитание...
- Page 23 по горизонтали ок. 165° по вертикали ок. 135° Переключение режима автоматическое день/ночь Инфракрасное освещение интегрировано 2-ступенчатый нагрев 12 В ~, макс. 130 мА Система Непрерывный режим пригодна Выход видеосигнала 1 Вss при 75 Ом Система Рабочее напряжение 10–50 В = Система...
- Page 24 S. Siedle & Söhne © 2014/09.15 Telefon- und Telegrafenwerke OHG Printed in Germany Best. Nr. 0-1101/248690 Postfach 1155 78113 Furtwangen Bregstraße 1 78120 Furtwangen Telefon +49 7723 63-0 Telefax +49 7723 63-300 www.siedle.de info@siedle.de...
