Siedle Classic
CBCMC 650-03
CACM 670-03
CCMC 612-03
CVTMC 640-01
CBCMC 650-13 USA
CCMC 612-13 USA
CVTMC 640-11 USA
Produktinformation
Kamera 80
Product information
Camera 80
Information produit
Caméra 80
Opuscolo informativo
sul prodotto
Telecamera 80
Productinformatie
Camera 80
Produktinformation
Kamera 80
Produktinformation
Kamera 80
Información de producto
Cámara 80
Informacja o produkcie
Kamera 80
Информация о продуктах
Камера 80
Advertisement
Related Manuals for Siedle CBCMC 650 Series
Summary of Contents for Siedle CBCMC 650 Series

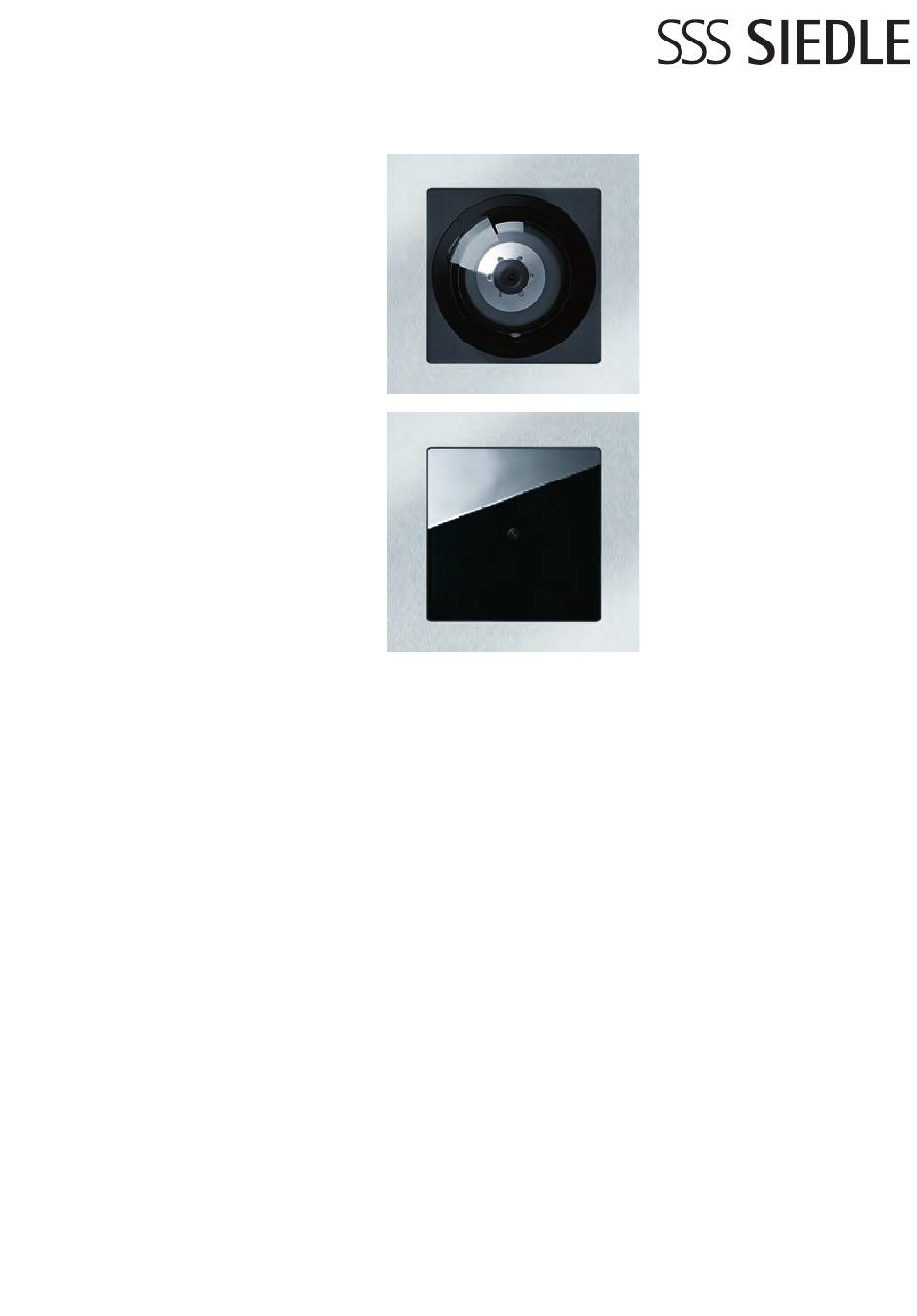

- Page 1 Siedle Classic Produktinformation Kamera 80 Product information Camera 80 Information produit Caméra 80 Opuscolo informativo sul prodotto Telecamera 80 Productinformatie Camera 80 Produktinformation Kamera 80 Produktinformation Kamera 80 CBCMC 650-03 CACM 670-03 Información de producto CCMC 612-03 Cámara 80 CVTMC 640-01...
- Page 2 84 cm 50 cm 80° + 15° 60° + 15° - 15° - 15°...
- Page 3 64 cm 50 cm 65° 53° CVTMC 640-…...
- Page 4 CVTMC BVSM Tö Tö 12 V AC min. 20 Ohm CBTLE Tö BRMA 7.12 7.12 Siedle Classic Siedle Classic TR 603-... BVNG 650-... BTSV 850-... Gerätebedarf Ruftasten CVTMC 640-... BVSM 650-... CBTLE 050-...
- Page 5 AIVSE CATLE BRMA 7.12 7.12 Siedle Classic TR 603-... ANG 600-... ATLC 670-... Gerätebedarf Siedle Classic Ruftasten CVTMC 640-… AIVSE 670-… CATLE 670-…...
-
Page 6: Montage
Deutsch Anwendung Klemmenbelegung Kamera 80 für Siedle Classic. CBCMC 650-… Verfügbar für die Systeme In-Home- Bus, Access oder als systemfreie In-Home-Bus Kamera. Kamerazweig In-Home-Bus Elektrische Spannung Kameraansteuerung Einbau, Montage und Service- Versorgungsspannung arbeiten elektrischer Geräte dürfen 12 V AC ausschließlich durch eine Elektro- CACM 670-…... - Page 7 Technische Daten Sprechsystem In-Home-Bus Access Systemfrei Farbsystem NTSC Bildaufnehmer CMOS-Sensor 1/3" 756 x 504 Pixel CCD-Sensor 1/3" 752 x 582 Pixel Auflösung 550 TV-Linien 470 TV-Linien Objektiv 2,9 mm 3,7 mm Blickwinkel horizontal ca. 80° vertikal ca. 60° horizontal ca. 65° vertikal ca. 53° Verstellbereich mechanisch 30° horizontal/vertikal Tag-/Nachtumschaltung automatisch Infrarotbeleuchtung...
- Page 8 English Application Terminal assignment Camera 80 for Siedle Classic. CBCMC 650-… Available for the systems In-Home bus, Access or as a system-free In-Home bus camera. camera branch In-Home bus Electrical voltage Camera actuation Mounting, installation and servicing Power supply 12 V AC...
-
Page 9: Specifications
Specifications Intercom system In-Home bus Access System-free Colour system NTSC Image pick-up CMOS sensor 1/3" 756 x 504 Pixel CCD sensor 1/3" 752 x 582 Pixel Resolution 550 TV-lines 470 TV-lines Lens 2.9 mm 3.7 mm Aperture angle horizontal appr. 80° vertical appr. 60° horizontal appr. 65° vertical appr. - Page 10 Français Application 6 Schéma de raccordement Installation Caméra 80 pour Siedle Classic. CVTMC 640-… sur le bus Siedle L’installation, la mise en service et la In-Home Disponible pour les systèmes bus programmation sont décrites dans le In-Home, Access ou en tant que 7 Schéma de raccordement...
- Page 11 Caractéristiques techniques Système interphonique Bus In-Home Access Sans système Système couleur NTSC Appareil de prise de vues Capteur CMOS 1/3" 756 x 504 pixels Capteur CCD 1/3" 752 x 582 pixels Résolution 550 TV-lignes 470 TV-lignes Objectif 2,9 mm 3,7 mm Angle de visée horizontal 80° vertical 60°...
-
Page 12: Installazione
Italiano Impiego 5 Angolo di ripresa della telecamera Installazione Telecamera 80 per Siedle con un angolo di apertura di circa L‘installazione, la messa in funzione 65°. Classic. Disponibile per i sistemi e la programmazione sono descritte In-Home-Bus, Access o altre teleca-... - Page 13 Dati tecnici Sistema citofonico In-Home-Bus Access Senza sistema Sistema colori NTSC Ripresa immagini sensore CMOS 1/3" 756 x 504 pixel sensore CCD 1/3" 752 x 582 pixel Risoluzione 550 TV-linee 470 TV-linee Obiettivo 2,9 mm 3,7 mm Angolo di ripresa orizzontale circa 80° verticale circa 60° orizzontale circa 65° verticale circa 53°...
- Page 14 Nederlands Toepassing 6 Aansluitschema CVTMC 640-… op Camera 80 voor Siedle Classic. de Siedle In-Home-Bus 7 Aansluitschema CVTMC 640-… op Verkrijgbaar voor de systemen In-Home-Bus, Access of als systeem- het Access systeem vrije camera. Klemmenindeling Elektrische spanning CBCMC 650-… In-Home-Bus cameratak Inbouw, montage en onderhouds-...
- Page 15 Technische gegevens Spraaksysteem In-Home-Bus Access Systeemvrij Kleursysteem NTSC Beeldopname CMOS sensor 1/3" 756 x 504 beeldpunten X CCD sensor 1/3" 752 x 582 beeldpunten Resolutie 550 TV-lijnen 470 TV-lijnen Objectief 2,9 mm 3,7 mm Blikhoek horizontaal ca. 80° verticaal ca. 60° horizontaal ca. 65° verticaal ca. 53° Instelbereik mechanisch 30°...
- Page 16 Dansk Anvendelse Klemmekonfiguration Kamera 80 til Siedle Classic. CBCMC 650-… Står til rådighed for systemerne In-Home-bus, Access eller som In-Home-Bus systemfrit kamera. kameraafgrening In-Home-bus Elektrisk spænding Kamerastyring Indbygning og montering af samt Forsyningsspænding servicearbejde på elektrisk materiel 12 V AC må kun foretages af en aut. elinstal- CACM 670-…...
- Page 17 Tekniske specifikationer Samtalesystem In-Home-bus Access Systemfri Farvesystem NTSC Kamera CMOS-sensor 1/3" 756 x 504 pixel CCD-sensor 1/3" 752 x 582 pixel Opløsning 550 TV-linjer 470 TV-linjer Objektiv 2,9 mm 3,7 mm Betragtningsvinkel horisontal ca. 80° vertikal ca. 60° horisontal ca. 65° vertikal ca. 53° Indstillingsområde mekanisk 30°...
- Page 18 Svenska Användning Klämtilldelning Kamera 80 för Siedle Classic. Kan CBCMC 650-… erhållas för systemen In-Home-buss, Access eller som systemfri kamera. In-Home-buss kameragren Elektrisk spänning In-Home-buss Kamerastyrning Installation, montering och servicear- beten på elektriska apparater får Försörjningsspänning utföras endast av behörig eltekniker.
- Page 19 Tekniska data Talsystem In-Home-buss Access Systemfri Färgsystem NTSC Bildupptagare CMOS-sensor 1/3" 756 x 504 pixel CCD-sensor 1/3" 752 x 582 pixel Upplösning 550 TV-linjer 470 TV-linjer Objektiv 2,9 mm 3,7 mm Betragtningsvinkel horisontal ca. 80° vertikal ca. 60° horisontal ca. 65° vertikal ca. 53° Mekaniskt justeringsområde 30°...
-
Page 20: Instalación
Español Aplicación 6 Esquema eléctrico del Instalación Cámara 80 para Siedle Classic. CVTMC 640-… en el bus In-Home La instalación, la puesta en servicio de Siedle Disponible para los sistemas de bus y la programación se describen en el In-Home, Access o como cámara sin 7 Esquema eléctrico del... - Page 21 Características técnicas Sistema de interfonía Bus In-Home Access Libre de sistema Sistema de color NTSC Sensor de imagen Sensor CMOS de 1/3" 756 x 504 píxeles Sensor CCD de 1/3" 752 x 582 píxeles Resolución 550 líneas de TV 470 líneas de TV Objetivo 2,9 mm 3,7 mm...
- Page 22 Polski Zastosowanie Podłączenie zacisków Kamera 80 do Siedle Classic. CBCMC 650-… Dostępność dla systemów magistrali In Home, Access lub jako kamera Magistrala In Home – niesystemowa. odgałęzienie kamery In-Home-Bus Napięcie elektryczne Sterowanie kamerą Wbudowanie, montaż i prace serwi- Napięcie zasilania 12 V AC sowe na urządzeniach elektrycznych...
- Page 23 Dane techniczne System domofonowy In-Home-Bus Access bezsystemowa System nadawania koloru NTSC Przetwornik obrazu detektor CMOS 1/3" 756 x 504 pikseli detektor CCD 1/3" 752 x 582 pikseli Rozdzielczość 550 linii obrazu 470 linii obrazu Obiektyw 2,9 mm 3,7 mm Pole widzenia w poziomie ok. 80° w pionie ok.
- Page 24 русский Область применения 6 Схема соединений Монтаж Камера 80 для Siedle Classic. CVTMC 640-… к Siedle Монтаж, ввод в эксплуатацию Доступна для систем In-Home-Bus, In-Home-Bus и программирование описаны 7 Схема соединений Access или в виде внесистемной в соответствующем системном камеры. CVTMC 640-… к системе Access руководстве, которое...
- Page 25 Технические данные Переговорная система Шина, установленная внутри помещения Access Внесистемный Стандарт NTSC Датчик изображения КМОП-датчик 1/3" - 756 x 504 пикселей X ПЗС-сенсор 1/3" - 752 x 582 пикселей Степень разрешения 550 ТВ-строк 470 ТВ-строк Объектив 2,9 мм 3,7 мм Угол обзора по...
- Page 28 S. Siedle & Söhne © 2015/04.17 Telefon- und Telegrafenwerke OHG Printed in Germany Best.-Nr. 200049532-01 Postfach 1155 78113 Furtwangen Bregstraße 1 78120 Furtwangen Telefon +49 7723 63-0 Telefax +49 7723 63-300 www.siedle.de info@siedle.de...
