- Page 1 DEUTSCH/ENGLISCH PURElight FX Mini Derby 2 LIG0016522-000 12/2019 Bedienungsanleitung User’s Manual...
- Page 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Page 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt werden.
-
Page 4: Installation
DEUTSCH Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages. Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie Bedienungshinweise in der Bedienungsanleitung hin. Nur für den Innenbereich geeignet Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest. Bedienungsanleitung lesen Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten. -
Page 5: Bestimmungsgemäßer Gebrauch
Fernbedienung Bedienungsanleitung Bestimmungsgemäßer Gebrauch: Das Produkt PURElight FX Mini Derby 2 wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß... - Page 6 DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen...
- Page 7 DEUTSCH Betriebsart Statisch, Auto oder Sound: Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto) oder über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des jeweiligen Modus erfolgt über das Menü direkt am Gerät. Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das Mastergerät simultan ansteuern.
-
Page 8: Bedienung
DEUTSCH Modus Wert Funktion A1_(1-9) Rot + Orange + Blau A2_(1-9) Gelb + Weiß + Amber A3_(1-9) Grün + Lila + Rot A4_(1-9) Eine oder drei Farbgruppen oder alle sind eingeschaltet A5_(1-9) Eine oder sechs Farbgruppen oder alle sind eingeschaltet A6_(1-9) Eine oder sieben Farbgruppen oder alle sind eingeschaltet... -
Page 9: Anschlüsse Und Bedienelemente
DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung Montagebügel DMX-Eingang (3-pol) LEDs DMX-Ausgang (3-pol) Lüfter Kaltgerätestecker Menü Display Sicherungshalter Bedientasten Sicherung integriertes Mikrofon... - Page 10 DEUTSCH Menü: e Na Men er l e er Men as en un er al splays. M er„Mod “- Tas e a eren e as Men e Na n er l e „Up-“ un „Down-“ Tasten. Eine en spre en e Auswa l w r er „Enter-“Tas e es Die Menüstruktur im Detail: Display...
-
Page 11: Spezifikationen
DEUTSCH Spezifikationen: Model FX Mini Derby 2 Spannungsversorgung AC110-240V, 50/60Hz Leistungsaufnahme Leuchtmittel 9 x 3W LEDs Rot, Orange, Blau, Gelb, Weiß, Amber, Grün, Farben Lila, Rot Abstrahlwinkel 6° DMX-Kanäle DMX, Musiksteuerung, Automatik, Programme Master/Slave, Fernbedienung DMX-Ein/-Ausgang (3pol) Anschlüsse Kaltgerätestecker Schutzklasse IP20 Maße (L x B x H) -
Page 12: Fehlerbehebung
DEUTSCH Fehlerbehebung: e na l en e en als r e ne s nelle e ler e e un . Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen Sie niemals eigenständig das Gerät! Symptom Fehlerbehebung Überprüfen Sie die Netzverbindung, sowie Ihre... - Page 13 DEUTSCH Umweltschutz: Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc.
- Page 14 DEUTSCH Notizen MS ID: LIG0016522-000 12/2019...
- Page 15 Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
- Page 16 ENGLISH Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage. It is highly recommended that you fuse your mains socket with a residual current circuit breaker (FI). If you do not use your device for a longer period of time or carry out maintenance work, disconnect the device from the mains in order to minimize danger.
- Page 17 ENGLISH Installation: Be sure to check the unit for damage before use. Use the original packaging or a suitable transport or storage packaging to protect the product from dust, moisture, etc. when not in use. The unit can be installed either upright or suspended. The device must always be attached to a solid, approved carrier or a suitable surface.
-
Page 18: Intended Use

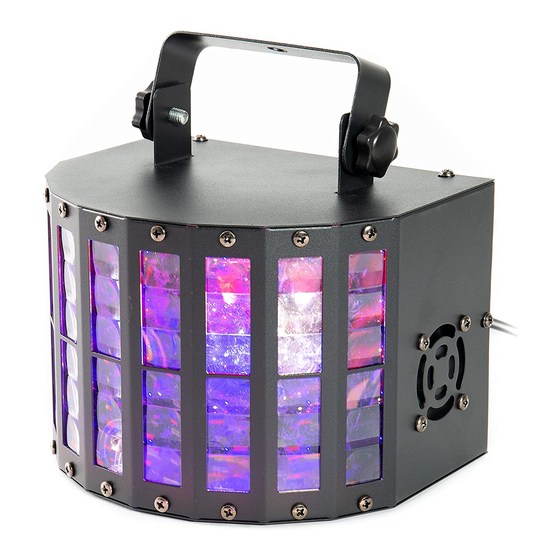

Manual Intended use: The PURElight FX Mini Derby 2 was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. -
Page 19: Operating Mode Dmx
ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration oft he DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line. - Page 20 ENGLISH Static, Auto or Sound mode: The device contains automatic programs that run according to fixed schemes (Auto) or are recalled via the built-in microphone to match the music (Sound). The selection of the respective mode takes place via the menu directly on the device. If you connect several devices of the same type via DMX, they can be controlled simultaneously via the master device.
-
Page 21: Operation
ENGLISH Mode Value Function A1_(1-9) Red + Orange + Blue A2_(1-9) Yellow + White + Amber A3_(1-9) Green + Purple + Red A4_(1-9) One or three colour groups or all are switched on A5_(1-9) One or six colour groups or all are switched on A6_(1-9) One or seven colour groups or all are switched on... -
Page 22: Connections And Controls
ENGLISH Connections and controls: Designation Designation Mounting Bracket DMX In (3-pole) LEDs DMX Out (3-pole) Power Outlet Menu Display Fuseholder Menu Buttons Fuse Integrated Microphone... - Page 23 ENGLISH Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigate via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. The menu structure in detail: Display Value Function...
-
Page 24: Specifications
ENGLISH Specifications: Model FX Mini Derby 2 Power Supply AC110-240V, 50/60Hz Power Input 9 x 3W Red, orange, Blue, Yellow, White, Amber, Colours Green, Purple, Red Beam Angle 6° DMX Channel DMX, Sound Control, Automatic Mode, Operation Modes Master/Slave, Remote Control... -
Page 25: Troubleshooting
ENGLISH Troubleshooting: The following overview serves as an aid for quick troubleshooting. If you are unsure, contact the manufacturer, the dealer or the corresponding specialist personnel. Never open the device on your own! Symptom Troubleshooting No function Check the mains connection and the fuse Check the cable connections Check your DMX address setting No reaction in DMX mode... -
Page 26: Environmental Protection
ENGLISH Environmental protection: The company MUSIC STORE professional GmbH always strives to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is of fundamental importance to us. Please dispose of and recycle the packaging components after use properly. Disposal of packaging: Ensure that paper packaging, plastic materials, etc. - Page 27 ENGLISH Notes MS ID: LIG0016522-000 12/2019...
