LG 32LX300C Easy Setup Manual

Hide thumbs Also See for 32LX300C:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ENGLISH

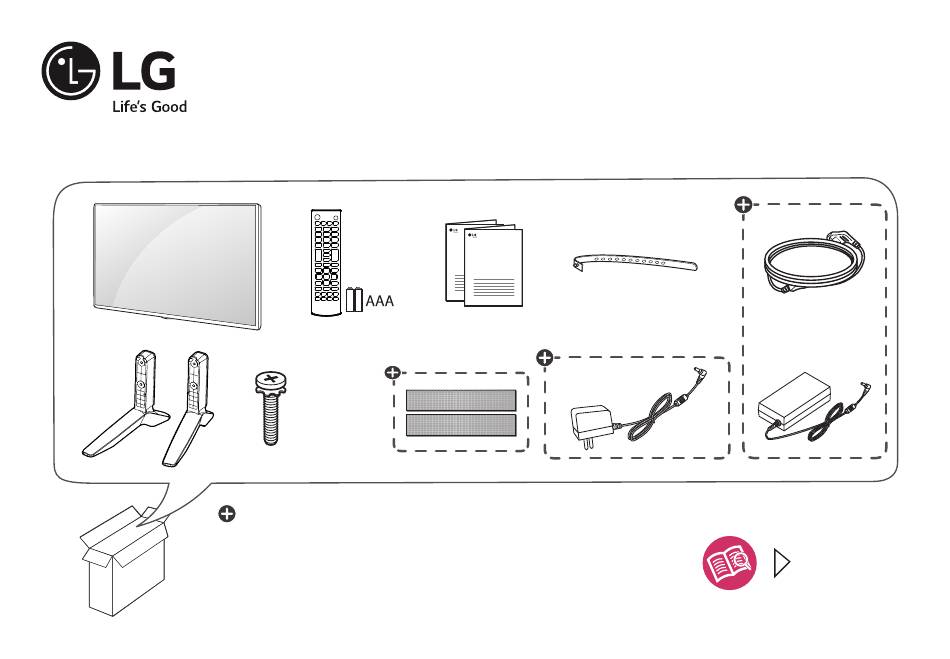

Easy Setup Guide
Please read this manual carefully before operating your set and retain it for future reference.
ESPAÑOL
Guía Rápida de Configuración
Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.
X 4
(M4 x L14)
Depending upon model / Según el modelo
32LX300C
43LX300C
49LX300C
www.lg.com
P/NO : MFL68885143 (1601-REV00)
LED TV

Advertisement

Table of Contents
loading

Related Manuals for LG 32LX300C

Summary of Contents for LG 32LX300C

  • Page 1 LED TV ENGLISH Easy Setup Guide 32LX300C Please read this manual carefully before operating your set and retain it for future reference. 43LX300C ESPAÑOL Guía Rápida de Configuración 49LX300C Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.
  • Page 3 ENGLISH Image shown may differ from your TV. ESPAÑOL La imagen puede ser diferente a la de su televisor. RS-232C IN (CONTROL & SERVICE) AUDIO L/MONO ENT IN / AV IN VIDEO/ AUDIO L/MONO COMPONENT IN / AV IN AUDIO...
  • Page 4 RS-232C IN (CONTROL & SERVICE) VIDEO/ AUDIO L/MONO COMPONENT IN / AV IN VIDEO/ AUDIO VIDEO/ AUDIO L/MONO L/MONO COMPONENT IN / AV IN COMPONENT IN / AV IN AUDIO VIDEO VIDEO MONO...
  • Page 5 DC-IN (19V DC-IN (19V DC-IN (19V DC-IN (19V Depending upon model / Según el modelo...
  • Page 7 32LX300C 43LX300C 49LX300C ENGLISH MODELS (32LX300C-SA) (43LX300C-SA) (49LX300C-SA) With stand (mm) 734 x 474 x 172 976 x 621 x 208.7 1,108 x 696 x 208.7 Dimensions (W x H x D) Without stand (mm) 734 x 438 x 71 976 x 583 x 81.5...
  • Page 9 OWNER’S MANUAL Safety and Reference LED TV* * LG LED TVs are LCD TVs with LED backlighting. Please read this manual carefully before operating your TV and retain it for future reference. 32LX300C 43LX310C 32LX330C 43LX341C 32LX530H 43LX540S 43LX300C 49LX310C...

  • Page 10: Important Safety Instructions

    Important Safety Instructions Read these instructions. Keep these instructions. Follow all instructions. Always comply with the following precautions Heed all warnings. to avoid dangerous situations and ensure peak performance of your product. • Do not allow the television to become wet. WARNING/CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN...
  • Page 11 • Protect the power cord from being walked on • CAUTION concerning the Power Cord or pinched particularly at plugs, convenience (Can differ by country): receptacles, and the point where they exit from Check the specification page of this owner’s the apparatus.
  • Page 12 TV, unplug the power cord and contact an • Do not attempt to modify this product in any authorized service center. way without written authorization from LG • If water or another substance enters the Electronics. Unauthorized modification could product (like an AC adapter, power cord, or TV), void the user’s authority to operate this product.
  • Page 13 • Generated Sound • Handle the adapter carefully to avoid dropping Cracking noise A cracking noise that occurs or striking it. An impact could damage the adapter. when watching or turning off the TV is generated by plastic thermal contraction due to temperature and humidity.

  • Page 14: Maintenance

    Preparing Maintenance Cleaning Your TV NOTE • Image shown may differ from your TV. Clean your TV regularly to keep it at peak • Your TV’s OSD (On Screen Display) may differ performance and to extend the product’s lifespan. slightly from that shown in this manual. •...

  • Page 15: Lifting And Moving The Tv

    Lifting and Moving the TV Using the Joystick Button When moving or lifting the TV, read the following (Depending upon model) to prevent the TV from being scratched or You can operate the TV by pressing the button or damaged and for safe transportation regardless of moving the joystick left, right, up, or down.

  • Page 16: Mounting On A Table

    Mounting on a Table Securing the TV to a Wall (optional) (Image shown may differ from your TV.) 1 Lift and tilt the TV into its upright position on a (Depending upon model) table. - Leave a 10 cm (minimum) space from the wall for proper ventilation.

  • Page 17: Mounting On A Wall

    Detailed instructions will be included with the wall mount. We recommend that you use an LG brand wall mount. The LG wall mount is easy to adjust or to connect the cables. When you do not use LG’s wall mount bracket,...

  • Page 18: Connecting To An Antenna Or Cable

    Connecting to an Antenna or • When attaching a wall mounting bracket to the TV, insert the wall mount inner spacers into the Cable TV wall mount holes to adjust the vertical angle of the TV. (Use only when provided with your particular model.) Connect an antenna, cable, or cable box to watch TV while referring to the following.

  • Page 19: Remote Control

    Remote Control Number button Enters numbers. (Depending upon model) The descriptions in this manual are based on (Dash) Inserts a dash between numbers such as the buttons on the remote control. Please read 2-1 and 2-2. this manual carefully and use the TV correctly. To Accesses the saved channel list.
  • Page 20 Q.VIEW LIST PORTAL Accesses the AV devices connected to the TV. Opens the SIMPLINK menu. MUTE Sets the length of time until the TV to turns off. SETTINGS GUIDE Q.MENU , , , Control buttons for media contents. Color buttons ( Red, Green, Yellow,...

  • Page 21: Specifications

    HDMI (DTV) supported mode Horizontal Vertical Resolution Color buttons ( Red, Green, Yellow, Frequency (kHz) Frequency (Hz) Blue) These access special functions in some 31.47 59.94 720 x 480p menus. 31.50 60.00 , , , Control buttons for media contents. 37.50 50.00 Accesses the AV devices connected to the...

  • Page 22: Supported Video Formats

    Supported Video Formats Supported Audio Formats • Maximum: 1920 x 1080 @ 30p (only Motion JPEG • File type : mp3 640 x 480 @ 30p) [Bit rate] 32 Kbps - 320 Kbps • .asf, .wmv [Sample freq.] 16 kHz - 48 kHz [Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, [Support] MPEG1, MPEG2, Layer2, Layer3 DivX5, DivX6, XViD, H.264/AVC, VC1(WMV3,...

  • Page 23: Open Source Software Notice Information

    The terms HDMI and HDMI High-Definition are available for download. Multimedia Interface, and the HDMI logo are LG Electronics will also provide open source code trademarks or registered trademarks of HDMI to you on CD-ROM for a charge covering the cost...

  • Page 24: Key Codes

    Key CODES • This feature is not available for all models. Code Code Function Note Function Note (Hexa) (Hexa) CH PAGE , PR + R/C Button R/C Button CH PAGE , PR - R/C Button Q.MENU R/C Button VOL + R/C Button / LIST R/C Button...

  • Page 25: External Control Device Setup

    (TV) (PC) • LGTV supports PL2303 chip-based (Vendor ID : 0x0557, Product ID : 0x2008) USB to serial converter which is RS-232C IN not made nor provided by LG. (CONTROL & SERVICE) (TV) (PC) • It can be purchased from computer stores that carry accessories for IT support professionals.

  • Page 26: Customer Computer

    Customer Computer RS-232C configurations 3-Wire Configurations(Not standard) RS-232C (Serial port) D-Sub 9 Phone Set ID For Set ID number, see "Real Data Mapping". 1 Press SETTINGS to access the main menus. 1 Press the Navigation buttons to scroll to (*General → About this TV or OPTION) and press OK. 2 Press the Navigation buttons to scroll to SET ID and press OK.

  • Page 27: Communication Parameters

    Communication Parameters • Baud rate : 9600 bps (UART) • Stop bit : 1 bit • Data length : 8 bits • Communication code : ASCII code • Parity : None • Use a crossed (reverse) cable. Command reference list (Depending upon model) DATA DATA...

  • Page 28: Transmission / Receiving Protocol

    Transmission / Receiving Protocol Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] [Command 1] First command to control the TV. (j, k, m or x) [Command 2] Second command to control the TV. [Set ID] You can adjust the [Set ID] to choose desired monitor ID number in option menu. Adjustment range in TV is 1 to 99.
  • Page 29 • Commands may work differently depending upon model and signal. 01. Power (Command: k a) 04. Volume Mute (Command: k e) ʢ To control Power *On or Off of the set. ʢ To control volume mute on/off. You can also adjust mute using the MUTE button on Transmission[k][a][ ][Set ID][ ][Data][Cr] remote control.
  • Page 30 10. Sharpness (Command: k k) 15. Balance (Command: k t) ʢ To adjust the screen sharpness. ʢ To adjust balance. You can also adjust sharpness in the PICTURE menu. You can also adjust balance in the AUDIO menu. Transmission [k][k][ ][Set ID][ ][Data][Cr] Transmission [k][t][ ][Set ID][ ][Data][Cr] Data Min : 00 to Max : 64 Data Min : 00 to Max : 32...
  • Page 31 19. Energy Saving (Command: j q) - Tune Command Examples: ʢ To reduce the power consumption of the TV. You can Tune to the Analog antenna (PAL) Channel 10. also adjust Energy Saving in PICTURE menu. Set ID = All = 00 Transmission [j][q][ ][Set ID][ ][Data][Cr] Data 00 &...
  • Page 32 - Digital Antenna/Cable - Digital Antenna/Satellite Data 00 : xx (Don't care) Data 00: xx (Don't care) [Data 01][Data 02]: Major Channel Number [Data 01][Data 02]: Major Channel Number Data 01 : High byte Channel Data Data 01: High byte Channel Data Data 02 : Low byte Channel Data Data 02: Low byte Channel Data...
  • Page 33 22. Key (Command: m c) 25. 3D(Command: x t) (only 3D models) (Depending upon model) ʢ To send IR remote key code. ʢ To change 3D mode for TV Transmission [m][c][ ][Set ID][ ][Data][Cr] Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01][ ][Data] Data Key code - page 16.
  • Page 34 26. Extended 3D(Command: x v) (only 3D models) (Depending upon model) ʢ To change 3D option for TV. Transmission [x][v][ ][Set ID][ ][Data 00][ ][Data 01][Cr] [Data 00] 3D option 00 : 3D Picture Correction 01 : 3D Depth (3D Mode is Manual Only) 02 : 3D Viewpoint 06 : 3D Color Correction 07 : 3D Sound Zooming...
  • Page 35 The model and serial numbers of the TV are located on the back and on one side of the TV. Record them below should you ever need service. MODEL SERIAL...
  • Page 36 MANUAL DEL USUARIO Seguridad y Consultas TELEVISOR LED* * Los televisores con LED de LG tienen pantallas LCD con luces de fondo LED. Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas. 32LX300C...

  • Page 37: Instrucciones De Seguridad Importantes

    INSTRUCCIONES DE Lea estas instrucciones. Conserve estas instrucciones. SEGURIDAD IMPORTANTES Preste atención a las advertencias. Siga todas las instrucciones. Siga siempre estas instrucciones para evitar situaciones peligrosas y garantizar el rendimiento • No use el aparato cerca del agua. máximo del producto. ADVERTENCI A /PRECAUCI Ó...
  • Page 38 • Asegúrese de que el cable de alimentación • PRECAUCIÓN con respecto al cable de esté protegido para evitar que lo pisen o alimentación (puede variar según el país): aplasten, especialmente en los enchufes, los Consulte la página de especificaciones en el tomacorrientes o el punto de salida desde el manual del usuario.
  • Page 39 • No intente modificar este producto de ninguna mientras esté enchufado. No lo instale en lugares manera sin autorización previa por escrito de LG con demasiado polvo. Electronics. Cualquier tipo de modificación sin •...
  • Page 40 • Reproducción de ruidos • Maneje el adaptador cuidadosamente para Crujidos es posible que se produzcan crujidos evitar dejarlo caer o golpearlo. Un golpe podría dañar el adaptador. cuando esté mirando televisión o al apagar el televisor; se trata de un ruido generado por la contracción térmica del plástico debido a la temperatura y la humedad.

  • Page 41: Mantenimiento

    Preparación • Asegúrese de que los tornillos estén completamente ajustados. (Si no están lo suficientemente ajustados, el TV puede NOTA inclinarse hacia delante después de instalarse.) • No ajuste los tornillos con demasiada fuerza, de • La imagen puede ser diferente a la de su lo contrario, se pueden desgastar y aflojar.

  • Page 42: Levantar Y Trasladar El Televisor

    Levantar y trasladar el televisor Uso del botón de control (Según el modelo) Si desea levantar o trasladar el televisor, lea las Simplemente puede operar las funciones de la TV, instrucciones a continuación para no rayar o presionando o moviendo el botón de control hacia dañar el aparato, y para transportarlo de forma arriba, abajo, izquierda o derecha.

  • Page 43: Montar Sobre Una Mesa

    Montar sobre una mesa Fijar el televisor a la pared (opcional) (La imagen puede ser diferente a la de su televisor.) 1 Levante el televisor y déjelo en posición vertical (Según el modelo) sobre la mesa. - Deje un espacio mínimo de 10 cm entre el televisor y la pared para asegurar una ventilación adecuada.

  • Page 44: Montar En La Pared

    El soporte de pared incluirá instrucciones detalladas. Recomendamos que use un soporte de pared de marca LG. El soporte de pared LG hace que sea fácil ajustar o conectar los cables. Cuando PRECAUCIÓN no utilice el soporte de montaje de pared LG, por •...

  • Page 45: Conexión De Una Antena O Un Cable

    Conexión de una antena o un Elemento proporcionado cable Para mirar televisión, conecte una antena, un cable o una caja de cable. Las ilustraciones pueden diferir de los elementos reales y el cable RF es opcional. Separador interno PRECAUCIÓN • Cuando use el soporte de pared, coloque la •...

  • Page 46: Control Remoto

    Control remoto Botones Numerales Permiten introducir números. (Según el modelo) Las descripciones en este manual se basan en los (Guión) Inserta un guión entre los números, por botones en el control remoto. Lea atentamente ejemplo, 2-1 y 2-2. este manual y siga las instrucciones de uso. Acceder a la lista de canales guardados.
  • Page 47 Q.VIEW LIST PORTAL Permite acceder a los dispositivos AV conectados al televisor. O bien, abre el menú SIMPLINK. MUTE Establece el periodo de tiempo hasta que el televisor se apague automáticamente. SETTINGS GUIDE Q.MENU , , , Botones de control para contenido de medios.

  • Page 48: Especificaciones

    Modo HDMI (DTV) admitido Frecuencia Frecuencia Resolución horizontal (kHz) vertical (Hz) Botones de color 31,47 59,94 720 x 480 Rojo, Verde, Amarillo, Azul) Estos accesos progresivo de funciones especiales son en algunos menús. 31,50 60,00 37,50 50,00 , , , Botones de control para contenido de 1 280 x 720 medios.
  • Page 49 Archivo de video disponible Archivo de audio disponible • Máximo: 1 920 x 1 080 @ 30 progresivo • Tipo de archivo: mp3 (solo Motion JPEG 640 x 480 @ 30 progresivo) [Velocidad de bits] 32 Kb/s - 320 Kb/s •...

  • Page 50: Software De Código Abierto

    LG Electronics. Si es necesario, consulte Encuentre el código de registro en la sección DivX a LG Electronics y actualice el software con las VOD del menú de configuración de su dispositivo. nuevas versiones de acuerdo con las instrucciones Certificación DivX Certified...
  • Page 51 CÓDIGOS IR • Esta función no está disponible en todos los modelos. Código Código Función Nota Función Nota (Hexa) (Hexa) CH PAGE , PR + Botón del control remoto Botón del control remoto CH PAGE , PR - Botón del control remoto Q.MENU Botón del control remoto VOL +...

  • Page 52: Configuración De Dispositivos De Control Externos

    (TV) (PC) • LGTV admite el uso de un USB a convertidor de serie basado en chip PL2303 (ID de proveedor: 0x0557, ID de RS-232C IN producto: 0x2008) que LG no fabrica ni incluye. (CONTROL & SERVICE) (TV) (PC) • Puede adquirirse en tiendas de computadoras que venden accesorios para profesionales de soporte de TI.
  • Page 53 Computadora del cliente Configuraciones de RS-232C Configuraciones de 3 cables (no estándar) RS-232C (Puerto serie) D-Sub 9 Teléfono ID del televisor Para establecer el número de ID, consulte "Asignación de datos reales". 1 Presione SETTINGS para acceder a los menús principales. 2 Presione los botones de navegación para desplazarse hasta (*General →...

  • Page 54: Parámetros De Comunicación

    Parámetros de comunicación • Velocidad en baudios : 9600 bps (UART) • Bit de parada: 1 bit • Longitud de datos: 8 bits • Código de comunicación: código ASCII • Paridad: Ninguna • Use un cable cruzado (reversa). Lista de referencia de comandos (según el modelo) Datos Datos...
  • Page 55 Protocolo de Transmisión/Recepción Transmisión [Comando1][Comando2][ ][ID del televisor][ ][Dato][Cr] [Comando 1] Primer comando para controlar la TV. (j, k, m o x) [Comando 2] Segundo comando para controlar la TV. [ID del televisor] Puede ajustar [ID del televisor] para elegir el número de ID del monitor que desea en el menú...
  • Page 56 • Según el modelo y la señal, los comandos podrán funcionar de un modo diferente. 01. Potencia (Comando: k a) apagada) 10: Silenciador de video encendido ʢ Para controlar el encendido o apagado del dispositivo. Reconocimiento [d][ ][ID del televisor][ ][OK/NG][Dato][x] Transmisión[k][a][ ][ID del televisor][ ][Dato][Cr] * Solo en caso el caso del silenciador de video activado, la Dato 00: Apagado...
  • Page 57 09. Tinte (Comando: k j) Transmisión [k][s][ ][ID del televisor][ ][Dato][Cr] ʢ Para ajustar el tinte de la pantalla. Datos Mín. : 00 a Máx.: 64 También puede ajustar el tinte en el menú IMAGEN. Reconocimiento [s][ ][ID del televisor][ ][OK/NG][Dato][x] Transmisión [k][j][ ][ID del televisor][ ][Dato][Cr] * (según el modelo) Datos Rojo: 00 a Verde: 64...
  • Page 58 19. Ahorro de energía (Comando: j q) - Ejemplos de comandos de sintonización: ʢ Para reducir el consumo de energía de la TV. También puede ajustar el Ahorro de energía en el menú IMAGEN. Sintonizar el canal Antena analógico (PAL) 10. ID del televisor = Todo = 00 Transmisión [j][q][ ][ID del televisor][ ][Dato][Cr] Datos 00 &...
  • Page 59 - Antena digital/Cable - Antena digital/Satélite Datos 00: xx (no importa) Datos 00: xx (no importa) [Dato 01][Dato 02]: número de canal mayor [Dato 01][Dato 02]: número de canal mayor Datos 01: datos de canal de bytes altos Datos 01: datos de canal de bytes altos Datos 02: datos de canal de bytes bajos Datos 02: datos de canal de byte bajos...
  • Page 60 22. Tecla (Comando: m c) 25. 3D (Comando: x t) (solo modelos 3D) (Depende del modelo) ʢ Para enviar el código de tecla del control remoto IR. ʢ Para cambiar el modo 3D del TV. Transmisión [m][c][ ][ID del televisor][ ][Dato][Cr] Transmisión [x][t][ ][ID del televisor][ ][Dato 00][ ][Dato 01] Datos Código de tecla - página 16.
  • Page 61 26. 3D extendido (Comando: x v) (solo modelos 3D) (Depende del modelo) ʢ Para cambiar la opción 3D del televisor. Transmisión [x][v][ ][ID del televisor][ ][Dato 00][ ] [Dato 01][Cr] [Dato 00] Opción 3D 00: Corrección de imagen 3D 01: Profundidad 3D (Modo 3D es Solo manual) 02: Punto de vista 3D 06 : Corrección de Color 3D 07 : Ampliación de Sonido 3D...
  • Page 62 Los números de modelo y de serie del televisor se encuentran ubicados en la parte posterior del aparato. Regístrelos en el siguiente espacio por si alguna vez necesita recurrir al servicio técnico. MODELO SERIE...
