Campbell Hausfeld HG3000 Quick Setup Instructions

Quick Set-up Instructions
Instructions de Montage Rapide
Instrucciones para la Instalación Rápida

TOOLS REQUIRED FOR ASSEMbLy:

• 2 Adjustable Wrenches
• #2 Phillips Screwdriver
OUTILS REQUIS POUR
L'ASSEMbLAGE:
• 2 clés ajustables
• Tournevis Phillips n° 2
HERRAMIENTAS NECESARIAS
PARA EL ENSAMbLAJE:
• 2 llaves ajustables
• Destornillador Phillips N.º 2
See Owner's Manual
for further information
and detailed assembly
instructions.
Consulter le manuel du
propriétaire pour d'autre
information et pour les
instructions d'assemblage
détaillées.
Consulte el manual del
propietario para obtener
más información e
instrucciones detalladas del
ensamblaje.

Figure 2 - Wheel Assembly

Figure 2 - Assemblage de la roue
Figura 2 - Ensamble de la rueda
© 2010 Campbell Hausfeld/Scott Fetzer

Figure 1 - Handle Assembly

Figure 1 - Montage de pied
en caoutchouc
Figura 1 - Ensamble del mango
Nut (2 each)
Écrou (2 chacun)
Tuerca (2 de cada una)
For parts, product & service information,
visit www.chpower.com

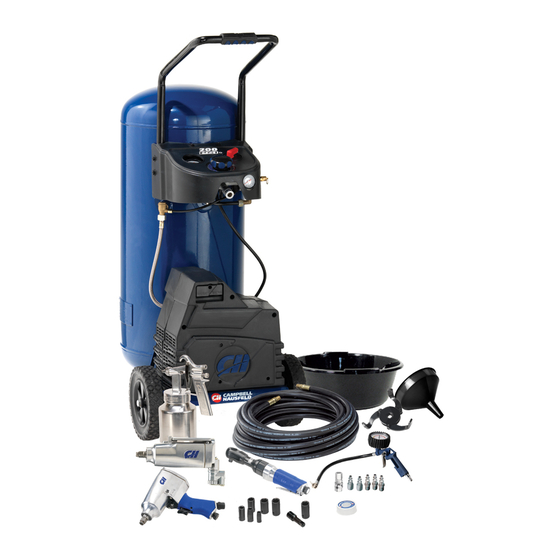

Oilless Air Compressor
Compresseurs d'Air Sans Huile
Compresores Sin Aceite
Screw (4 each)
Vis (4 chacun)
Tornillo (4 de cada una)
Wheel (2 each)
Roue (2 chacun)
Rueda (2 de cada una)
Wheel Insert (2 each)
Garniture de roue (2 chacune)
Enganche de la rueda (2 de
cada una)
HG3000, HJ3001, HJ3002
Washer (2 each)
Rondelle (2 chacune)
Arandela (2 de cada una)
Axle bolt (2 each)
Boulon d'essieu (2 chacun)
Perno del eje (2 de cada una)
IN634600AV 6/10
