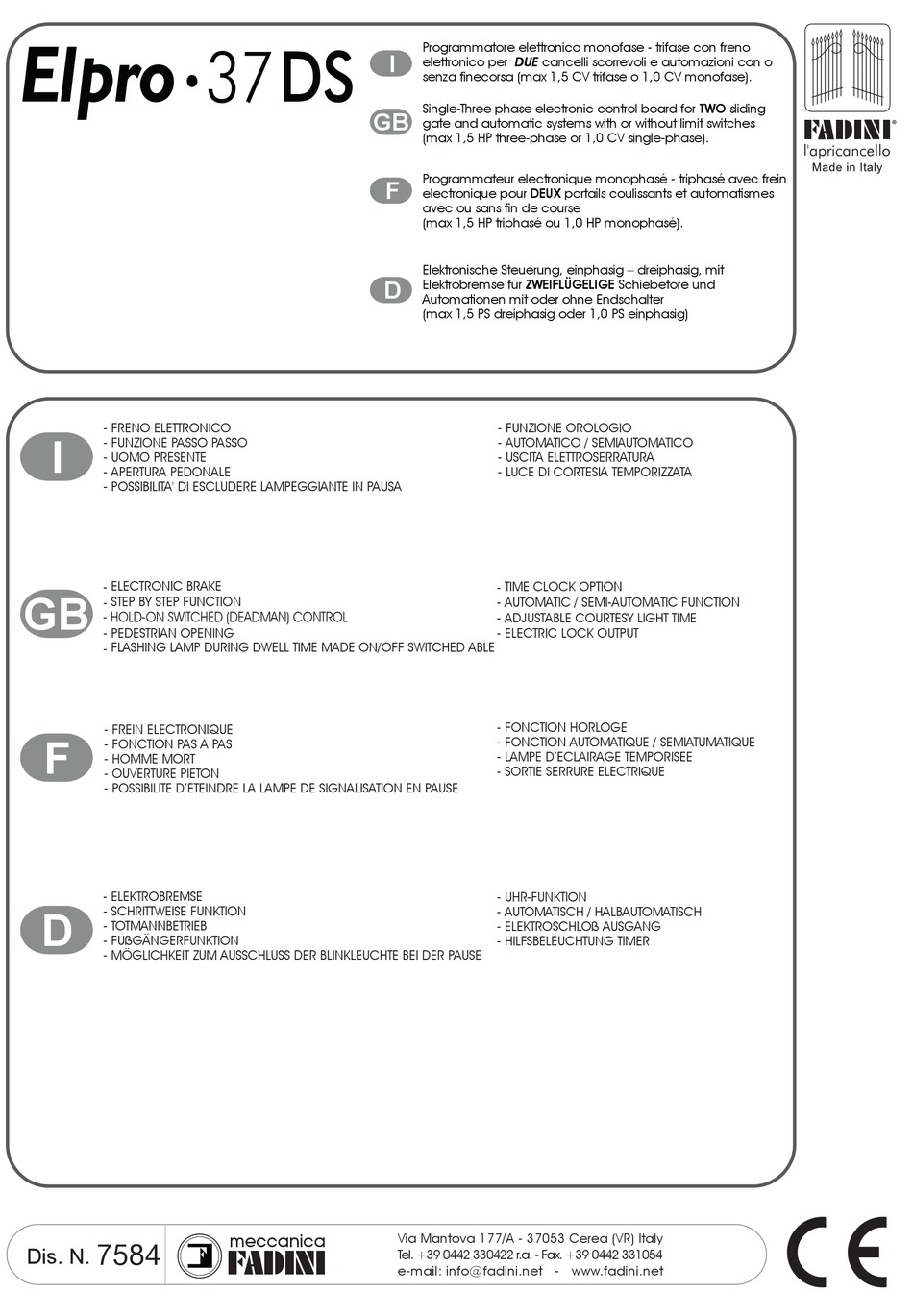

fadini Elpro 37DS Manual

Single-three phase electronic control board for two sliding gate and automatic systems with or without limit switches (max 1,5 hp three-phase or 1,0 cv single-phase).

Hide thumbs

page of 32

/ 32
Bookmarks

Available languages

Quick Links

Download this manual

- FRENO ELETTRONICO

- FUNZIONE PASSO PASSO

- UOMO PRESENTE

- APERTURA PEDONALE

- POSSIBILITA' DI ESCLUDERE LAMPEGGIANTE IN PAUSA

- ELECTRONIC BRAKE

- STEP BY STEP FUNCTION

- HOLD-ON SWITCHED (DEADMAN) CONTROL

- PEDESTRIAN OPENING

- FLASHING LAMP DURING DWELL TIME MADE ON/OFF SWITCHED ABLE

- FREIN ELECTRONIQUE

- FONCTION PAS A PAS

- HOMME MORT

- OUVERTURE PIETON

- POSSIBILITE D'ETEINDRE LA LAMPE DE SIGNALISATION EN PAUSE

- ELEKTROBREMSE

- SCHRITTWEISE FUNKTION

- TOTMANNBETRIEB

- FUßGÄNGERFUNKTION

- MÖGLICHKEIT ZUM AUSSCHLUSS DER BLINKLEUCHTE BEI DER PAUSE

7584

Dis. N.

37DS

meccanica

FADINI

Programmatore elettronico monofase - trifase con freno

elettronico per DUE cancelli scorrevoli e automazioni con o

senza finecorsa (max 1,5 CV trifase o 1,0 CV monofase).

Single-Three phase electronic control board for TWO sliding

gate and automatic systems with or without limit switches

(max 1,5 HP three-phase or 1,0 CV single-phase).

Programmateur electronique monophasé - triphasé avec frein

electronique pour DEUX portails coulissants et automatismes

avec ou sans fin de course

(max 1,5 HP triphasé ou 1,0 HP monophasé).

Elektronische Steuerung, einphasig – dreiphasig, mit

Elektrobremse für ZWEIFLÜGELIGE Schiebetore und

Automationen mit oder ohne Endschalter

(max 1,5 PS dreiphasig oder 1,0 PS einphasig)

- FUNZIONE OROLOGIO

- AUTOMATICO / SEMIAUTOMATICO

- USCITA ELETTROSERRATURA

- LUCE DI CORTESIA TEMPORIZZATA

- TIME CLOCK OPTION

- AUTOMATIC / SEMI-AUTOMATIC FUNCTION

- ADJUSTABLE COURTESY LIGHT TIME

- ELECTRIC LOCK OUTPUT

- FONCTION HORLOGE

- FONCTION AUTOMATIQUE / SEMIATUMATIQUE

- LAMPE D'ECLAIRAGE TEMPORISEE

- SORTIE SERRURE ELECTRIQUE

- UHR-FUNKTION

- AUTOMATISCH / HALBAUTOMATISCH

- ELEKTROSCHLOß AUSGANG

- HILFSBELEUCHTUNG TIMER

Via Mantova 177/A - 37053 Cerea (VR) Italy

Tel. +39 0442 330422 r.a. - Fax. +39 0442 331054

e-mail: info@fadini.net - www.fadini.net

Need help?

Do you have a question about the Elpro 37DS and is the answer not in the manual?

Questions and answers

Summary of Contents for fadini Elpro 37DS

Page 1 - FUßGÄNGERFUNKTION - HILFSBELEUCHTUNG TIMER - MÖGLICHKEIT ZUM AUSSCHLUSS DER BLINKLEUCHTE BEI DER PAUSE Via Mantova 177/A - 37053 Cerea (VR) Italy meccanica 7584 Dis. N. Tel. +39 0442 330422 r.a. - Fax. +39 0442 331054 FADINI e-mail: info@fadini.net - www.fadini.net...
Page 2 IMPORTANTE PER L'INSTALLAZIONE E IL CORRETTO FUNZIONAMENTO: - Il programmatore deve essere installato in un luogo asciutto e protetto, sono previsti a proposito i fori di fissaggio sul contenitore universale FADINI e su cassetta commerciale - Accertarsi che l'alimentazione al programmatore elettronico sia 230V ±10% oppure 400V ±10%...
Page 3 PROGRAMMATORE ELETTRONICO MONOFASE - TRIFASE CON FRENO ELETTRONICO meccanica 37 DS FADINI PER DUE CANCELLI SCORREVOLI E AUTOMAZIONI CON O SENZA FINECORSA ATTENZIONE: prima di procedere ai collegamenti elettrici accertarsi che il selettore della tensione elettrica 230V o 400V sia impostato correttamente.
Page 4 PROGRAMMATORE ELETTRONICO MONOFASE - TRIFASE CON FRENO ELETTRONICO meccanica 37 DS FADINI PER DUE CANCELLI SCORREVOLI E AUTOMAZIONI CON O SENZA FINECORSA COSTE DI SICUREZZA I due ingressi previsti per la gestione dei bordi sensibili, sono separati per la fase di apertura e la fase di chiusura. Inoltre è possibile scegliere il tipo di contatto a loro collegato, tra quello meccanico NC e quello resistivo 8,2 k tramite i due ponticelli JA1 e JA2 (SELECT EDGE TYPE).
Page 5 PROGRAMMATORE ELETTRONICO MONOFASE - TRIFASE CON FRENO ELETTRONICO meccanica 37 DS FADINI PER DUE CANCELLI SCORREVOLI E AUTOMAZIONI CON O SENZA FINECORSA Collegamenti elettrici Accessorio Dip-switch e segnalazione LED delle varie funzioni Uscita 24V: 12 13 Uscita per motori: ATTENZIONE: Rimuovere il connettore...
Page 6 PROGRAMMATORE ELETTRONICO MONOFASE - TRIFASE CON FRENO ELETTRONICO meccanica 37 DS FADINI PER DUE CANCELLI SCORREVOLI E AUTOMAZIONI CON O SENZA FINECORSA Collegamenti elettrici Accessorio Collegamento led morsettiera per Pulin 3: il collegamento dei led della pulsantiera Pulin 3 Uscita 24Vdc-5W:...
Page 7 PROGRAMMATORE ELETTRONICO MONOFASE - TRIFASE CON FRENO ELETTRONICO meccanica 37 DS FADINI PER DUE CANCELLI SCORREVOLI E AUTOMAZIONI CON O SENZA FINECORSA FUNZIONI PER L'APERTURA SCORREVOLE Dip - switch e segnalazione LED delle varie funzioni Descrizione DIP-SWITCH-A N°3: AUTOMATICO / SEMIAUTOMATICO:...
Page 8 PROGRAMMATORE ELETTRONICO MONOFASE - TRIFASE CON FRENO ELETTRONICO meccanica 37 DS FADINI PER DUE CANCELLI SCORREVOLI E AUTOMAZIONI CON O SENZA FINECORSA FUNZIONI FRENO ELETTRONICO ATTENZIONE: In caso si utilizzi un motore con freno meccanico o si sostituisca un ELPRO 14 il DIP-SWITCH-A n.12 deve...
Page 9 IMPORTANT FOR THE INSTALLATION AND THE CORRECT FUNCTIONING: - The control box must be installed in a dry and sheltered place; suitable holes are provided with the FADINI universal box for fitting purpose and in case any commercial box is used, this must be adequate to the job - Make sure that power supply to the control board be 230V ±10% or 400V ±10%...
Page 10 SINGLE – THREE PHASE ELECTRONIC CONTROL BOARD WITH ELECTRONIC BRAKE FOR meccanica 37 DS FADINI DOUBLE-LEAF SLIDING GATE AUTOMATIC SYSTEMS WITH OR WITHOUT LIMIT SWITCHES ATTENTION: Before starting the electrical connections, check the voltage (230V or 400V) selector switch to be set correctly.
Page 11: Safety Edges
SINGLE – THREE PHASE ELECTRONIC CONTROL BOARD WITH ELECTRONIC BRAKE FOR meccanica 37 DS FADINI DOUBLE-LEAF SLIDING GATE AUTOMATIC SYSTEMS WITH OR WITHOUT LIMIT SWITCHES SAFETY EDGES The two inputs, that are fitted to control the safety edges, are separated for the opening and closing phases. Also, it is possible to select the type of contact connected to them, either N.C.
Page 12 SINGLE – THREE PHASE ELECTRONIC CONTROL BOARD WITH ELECTRONIC BRAKE FOR meccanica 37 DS FADINI DOUBLE-LEAF SLIDING GATE AUTOMATIC SYSTEMS WITH OR WITHOUT LIMIT SWITCHES Accessory Electrical connections Dip-switch setting and LED indication of functions 24V output : 12 13...
Page 13 SINGLE – THREE PHASE ELECTRONIC CONTROL BOARD WITH ELECTRONIC BRAKE FOR meccanica 37 DS FADINI DOUBLE-LEAF SLIDING GATE AUTOMATIC SYSTEMS WITH OR WITHOUT LIMIT SWITCHES Accessory Electrical connections Power connections to Pulin 3 LEDs: Terminals for the connections of the LEDs of the...
Page 14 SINGLE – THREE PHASE ELECTRONIC CONTROL BOARD WITH ELECTRONIC BRAKE FOR meccanica 37 DS FADINI DOUBLE-LEAF SLIDING GATE AUTOMATIC SYSTEMS WITH OR WITHOUT LIMIT SWITCHES FUNCTIONS FOR SLIDING GATE OPENING Dip-switch setting and LED indication of functions Description AUTOMATIC / SEMI-AUTOMATIC: DIP-SWITCH-A N°3:...
Page 15 SINGLE – THREE PHASE ELECTRONIC CONTROL BOARD WITH ELECTRONIC BRAKE FOR meccanica 37 DS FADINI DOUBLE-LEAF SLIDING GATE AUTOMATIC SYSTEMS WITH OR WITHOUT LIMIT SWITCHES ELECTRONIC BRAKE FUNCTION ATTENTION: In cases a motor with mechanical brake is used or a control board ELPRO 14 is replaced, the DIP-switch-A No.12 has to be in OFF.
Page 16 NOTICES IMPORTANTES POUR LA CORRECTE INSTALLATION ET LE CORRECT FONCTIONNEMENT: - Le programmateur doit étre installé dans un lieu sec et abrité. Sur le boîtier universel FADINI et sur le boîtier commercial il y a des trous pour la fixation - Assurez-vous que l'alimentation du programmateur électronique soit 230V ±10% ou 400V ±10%...
Page 17 PROGRAMMATEUR ELECTRONIQUE MONOPHASE – TRIPHASE AVEC FREIN ELECTRONIQUE POUR meccanica 37 DS FADINI PORTAILS COULISSANTS À DEUX VANTAUX ET AUTOMATISMES AVEC OU SANS FIN DE COURSE ATTENTION:avant de faire les raccordements électriques, assurez-vous que le sélecteur de la tension électrique 230V ou 400V soit correctement positionné.
Page 18 PROGRAMMATEUR ELECTRONIQUE MONOPHASE – TRIPHASE AVEC FREIN ELECTRONIQUE POUR meccanica 37 DS FADINI PORTAILS COULISSANTS À DEUX VANTAUX ET AUTOMATISMES AVEC OU SANS FIN DE COURSE LISTEAUX DE SECURITE Les deux entrées dédiées aux listeaux sont séparés, l'un pour l'ouverture et l'autre pour la fermeture. Avec les deux pont de passage JA1 et JA2 (SELECT EDGE TYPE), on peux aussi choisir le type de contact connectée: mécanique NF ou résistif 8,2 kΩ.
Page 19 PROGRAMMATEUR ELECTRONIQUE MONOPHASE – TRIPHASE AVEC FREIN ELECTRONIQUE POUR meccanica 37 DS FADINI PORTAILS COULISSANTS À DEUX VANTAUX ET AUTOMATISMES AVEC OU SANS FIN DE COURSE Accessoire Raccordements électriques Dip-switch et LED de signalisation des fonctions Sortie 24V: 12 13...
Page 20 PROGRAMMATEUR ELECTRONIQUE MONOPHASE – TRIPHASE AVEC FREIN ELECTRONIQUE POUR meccanica 37 DS FADINI PORTAILS COULISSANTS À DEUX VANTAUX ET AUTOMATISMES AVEC OU SANS FIN DE COURSE Accessoire Raccordements électriques Raccordement bornier pour Pulin 3: le raccordement des Leds de la boîte à boutons...
Page 21 PROGRAMMATEUR ELECTRONIQUE MONOPHASE – TRIPHASE AVEC FREIN ELECTRONIQUE POUR meccanica 37 DS FADINI PORTAILS COULISSANTS À DEUX VANTAUX ET AUTOMATISMES AVEC OU SANS FIN DE COURSE FONCTIONS POUR L'OUVERTURE COULISSANTE Dip - switch et signalisation LED des fonctions Description DIP-SWITCH-A N°3:...
Page 22 PROGRAMMATEUR ELECTRONIQUE MONOPHASE – TRIPHASE AVEC FREIN ELECTRONIQUE POUR meccanica 37 DS FADINI PORTAILS COULISSANTS À DEUX VANTAUX ET AUTOMATISMES AVEC OU SANS FIN DE COURSE FONCTIONS POUR LE FREIN ELECTRONIQUE ATTENTION: Si on utilise le moteur avec frein mécanique ou on remplace un ELPRO 14, le Dip-switch-A Nr.12 doit être sur OFF.
Page 23 WICHTIG FÜR DIE INSTALLATION UND DEN EINWANDFREIEN BETRIEB: - Die Steuerung muss an einem trockenen und geschutzten Ort installiert werden; geeignete Löcher auf dem Universal-Kasten Fadini sind für die Befestigung vorgesehen und falls ein Kasten, auf dem Markt gekauft, verwendet wird, muss dieser für die Installation angepasst werden.
Page 24 ELEKTRONISCHE STEUERUNG EINPHASIG - DREIPHASIG MIT ELEKTROBREMSE meccanica 37 DS FADINI FÜR ZWEIFLÜGELIGE SCHIEBETORE UND AUTOMATIONEN MIT ODER OHNE ENDSCHALTER ACHTUNG: bevor die Elektroanschlüsse auszuführen, sicherstellen dass der Spannungsschalter 230V oder 400V korrekt eingestellt ist. Im Fall ein Motor mit mechanischer Bremse verwendet oder eine Steuerung ELPRO 14 ersetzt wird muss der Dip-Schalter-A Nr.12 auf OFF gelassen werden.
Page 25 ELEKTRONISCHE STEUERUNG EINPHASIG - DREIPHASIG MIT ELEKTROBREMSE meccanica 37 DS FADINI FÜR ZWEIFLÜGELIGE SCHIEBETORE UND AUTOMATIONEN MIT ODER OHNE ENDSCHALTER SCHALTLEISTEN Die zwei Eingänge, vorgesehen zum Anschluß der Schaltleisten, sind für die Öffnungs- und Schließungsphase getrennt. Außerdem kann man die Art des angeschlossenen Kontakts auswählen, entweder mechanisch NC oder resistiv 8,2 k...
Page 26 ELEKTRONISCHE STEUERUNG EINPHASIG - DREIPHASIG MIT ELEKTROBREMSE meccanica 37 DS FADINI FÜR ZWEIFLÜGELIGE SCHIEBETORE UND AUTOMATIONEN MIT ODER OHNE ENDSCHALTER Zubehör Elektroanschlüsse Dip-Schalter u. LED-Anzeige der verschiedenen Funktionen 24V Ausgang: 12 13 Ausgang für Motoren: ACHTUNG: Bei einphasigem Motor den Verbinder entfernen...
Page 27 ELEKTRONISCHE STEUERUNG EINPHASIG - DREIPHASIG MIT ELEKTROBREMSE meccanica 37 DS FADINI FÜR ZWEIFLÜGELIGE SCHIEBETORE UND AUTOMATIONEN MIT ODER OHNE ENDSCHALTER Zubehör Elektroanschlüsse LED Anschluss Klemmen zum Pulin 3: Anschluss der LED der Drucktastentafel Pulin 3 24Vdc-5W Ausgang: AUSGANG 36 37 24Vdc - 5W max Ampel-Einsteckplatine (Optional - Art-Nr.
Page 28 ELEKTRONISCHE STEUERUNG EINPHASIG - DREIPHASIG MIT ELEKTROBREMSE meccanica 37 DS FADINI FÜR ZWEIFLÜGELIGE SCHIEBETORE UND AUTOMATIONEN MIT ODER OHNE ENDSCHALTER FUNKTIONEN FÜR DIE ÖFFNUNG DES SCHIEBETORS Dip-Schalter u. LED-Anzeige der verschiedenen Funktionen Beschreibung AUTOMATISCH / HALBAUTOMATISCH: DIP-SCHALTER-A Nr.3: ON: Automatisches Schliessen Automatikzyklus: Das Tor wird auf einen Öffnungsimpuls geöffnet, stoppt während der mit...
Page 29 ELEKTRONISCHE STEUERUNG EINPHASIG - DREIPHASIG MIT ELEKTROBREMSE meccanica 37 DS FADINI FÜR ZWEIFLÜGELIGE SCHIEBETORE UND AUTOMATIONEN MIT ODER OHNE ENDSCHALTER ELEKTROBREMSE FUNKTIONEN ACHTUNG: Im Fall ein Motor mit mechanischer Bremse verwendet oder eine Steuerung ELPRO 14 ersetzt wird muss der Dip-Schalter-A Nr.12 auf OFF gelassen werden.
Page 30 37 DS FADINI page 30...
Page 31 37 DS FADINI page 31...
