Yamaha YSP-1000 Service Manual page 87

A B
1

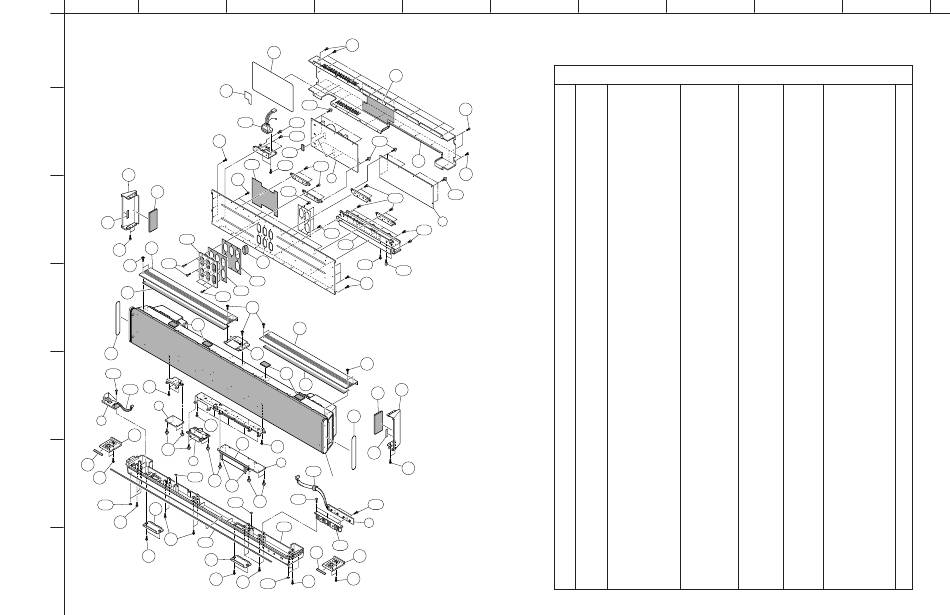

I EXPLODED VIEW
182
2
203
122
203
190
3
163
3-31
101
201
3-101
208
3-53
161
3-101
4
162
135
1-104
203
1-56
5
(4)
6
6 (4)
203
127
205
(3)
5
191
1-52
209
205
6
163
1-52
1-41
126
201
201
1-51
204
126
7
204
C D
203
138
181
3-105
3-15
3-112
3-106
3-105
3-57
105
3-41
3-101
3-106
5 (1)
3-106
3-106
3-106
3-35
131
3-103
3-110
3-50
203
208
101
124
208
162
161
123
190
135
164
203
163
6 (1)
201
1-15
MAIN UNIT
1-104
205
1-104
(2)
6
1-31
1-32
191
127
209
201
201
1-41
E F
I MECHANICAL PARTS
Ref No. Part No.
* 1‑15 WE981400
* 1‑31 WF539400
* 1‑31 WF539500
203
1‑32 WD833200
1‑41 WE203500
1‑51 WE203200
1‑52 WE237300
* 1‑56 WF885400
1‑104 WE774800
* 3‑15 WG305400
203
* 3‑31 WF538800
* 3‑35 WF539300
3-105
* 3‑35 WF871100
* 3‑41 WG476900
* 3‑50 WG476300
5 (2)
* 3‑53 WF885200
3-106
3‑57 VT593600
3‑101 WE774300
3‑103 WE774100
3‑105 VH365800
* 3‑106 WE877800
3‑110 V6509600
3‑112 WE774700
* 5 WG115100
* 5 WG115200
* 5 WG115300
* 5 WG115400
* 5 WG115500
* 6 WG115600
101 WD836300
* 105 WF537700
122 WD832900
123 WD833000
124 WE158800
* 126 WF539100
* 127 WF539200
131 WE236900
135 WE159600
* 138 WF886100
161 WE510900
162 WE802700
163 WE980100
* 164 WE980000
* 181 WG476600
* 182 WG476800
* 190 WF885400
191 WE514300
201 WE774300
203 WE774100
204 WF266600
205 VH365800
208 WG156300
209 WE774400
✻ New Parts ＊ 新規部品
G H
Description Remarks
CUSHION 90x40
FRONT PANEL ASS'Y J
FRONT PANEL ASS'Y UCTKABGLV
BUTTON
LEG BL
PACKING A
PACKING E
PACKING 90x30 t=1
BIND HEAD P‑TIGHT SCREW 3x8 MFZN2W3
AC INLET ASS'Y with CABLE(200mm)
STOPPER CTR
PLATE INPUT J
PLATE INPUT UCTKABGLV
SHEET SHP
CUSHION SHC
PACKING
CUSHION 8/10/20 8x10x20
BIND HEAD B‑TIGHT SCREW 3x8 MFZN2W3
BIND HEAD BONDING B‑T. SCREW 3x8 MFZN2B3
PW HEAD B‑TIGHT SCREW 3x6‑8 MFC2
BIND HEAD S‑TIGHT SCREW 3x6 MFZN2B3
JACK SCREW SS6‑A47511848
BIND HEAD S‑TIGHT SCREW 4x10 MFZN2W3
P.C.B. ASS'Y INPUT J
P.C.B. ASS'Y INPUT UC
P.C.B. ASS'Y INPUT TABGL
P.C.B. ASS'Y INPUT K
P.C.B. ASS'Y INPUT V
P.C.B. ASS'Y OPERATION
TOP PANEL
REAR PANEL
SIDE COVER L
SIDE COVER R
PLATE TOP
COVER FP
COVER BTM
PAD L
PLATE COVER
SHEET BARRIER
PACKING TOP
PACKING FT 30x20xt4
CUSHION 25x7
CUSHION 150x12
CUSHION RP
CUSHION RPL
PACKING 90x30 t=1
PACKING H
BIND HEAD B‑TIGHT SCREW 3x8 MFZN2W3
BIND HEAD BONDING B‑T. SCREW 3x8 MFZN2B3
BIND HEAD P‑TIGHT SCREW 3x8 MFZN2B3
PW HEAD B‑TIGHT SCREW 3x6‑8 MFC2
FLAT HEAD B‑TIGHT SCREW 3x10 MFZN2B3
BIND HEAD B‑TIGHT SCREW 3x8 MFZN2B3
I J
YSP-1000
Markets 部 品 名 Rank
クッション ９０ｘ４０
フロントパネルＡＳＳＹ
フロントパネルＡＳＳＹ
ボタン 04
レッグ
パッキン Ａ
パッキン Ｅ 01
パッキン ９０ｘ３０
バインドＰタイトネジ 01
ＡＣインレットＡＳＳＹ
ストッパー／ＣＴＲ
プレート／ＩＮＰＵＴ
プレート／ＩＮＰＵＴ
シート／ＳＨＰ
クッション／ＳＨＣ
パッキン
クッション 8/10/20
バインドＢタイトネジ 01
ボンディングＢタイトネジ 01
ＰＷヘッドＢタイトネジ 01
バインドＳタイトネジ 01
ジャックスクリュー 01
バインドＳタイトネジ 01
ＰＣＢ インプット
ＰＣＢ インプット
ＰＣＢ インプット
ＰＣＢ インプット
ＰＣＢ インプット
ＰＣＢ オペレーション
トップパネル 08
リアパネル
サイドカバーＬ
サイドカバーＲ 03
プレート／ＴＯＰ 02
カバー／ＦＰ
カバー／ＢＴＭ
パッド／Ｌ
プレート／ＣＯＶＥＲ 02
シート／バリヤー
パッキン トップ
パッキン ＦＴ 01
クッション ２５ｘ７
クッション １５０
クッション／ＲＰ
クッション／ＲＰＬ
パッキン
パッキン Ｈ 01
バインドＢタイトネジ 01
ボンディングＢタイトネジ 01
バインドＰタイトネジ
ＰＷヘッドＢタイトネジ 01
皿Ｂタイトネジ
バインドＢタイトネジ 01
