- Page 1 U S E R M A N U A L U S E R M A N U A L U S E R M A N U A L U S E R M A N U A L B E D I E N U N G S A N L E I T U N G B E D I E N U N G S A N L E I T U N G B E D I E N U N G S A N L E I T U N G...

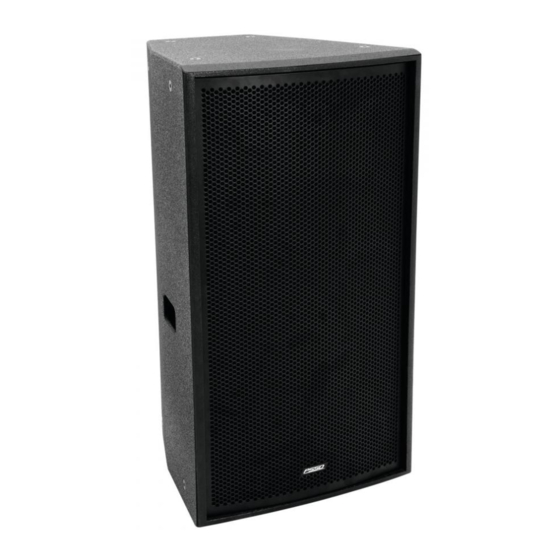

- Page 2 12 Modelle 12 Modelle – – – – maximale Flexibilität maximale Flexibilität 12 Modelle 12 Modelle maximale Flexibilität maximale Flexibilität Die K-Serie umfasst je sechs Tops und Subwoofer für kleine bis mittlere Veranstaltungen mit einem hohen Anspruch an Klangtreue. Hierfür sorgen die verbauten Lautsprecher des europäischen Herstellers CELTO Acoustique. Die Neben den vier 2-Wege-Tops von 8 bis 15 Zoll, jeweils mit drehbarem 1“-Horn, gibt es auch die High-Power-Variante K-215X mit 50 Prozent mehr Leistung sowie das Spitzenmodell K-315HD für Bi-Amp-Betrieb mit der Bestückung 15“...
-
Page 3: Table Of Contents
Inhaltsverzeichnis 1 EINFÜHRUNG ..............................4 2 SICHERHEITSHINWEISE ..........................4 3 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................5 4 ANSCHLÜSSE ............................... 8 5 INSTALLATION ............................. 9 6 BEDIENUNG ..............................15 7 REINIGUNG UND WARTUNG ........................16 8 TECHNISCHE DATEN ..........................17 ....................................Table of Contents 1 INTRODUCTION ............................ -
Page 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Lautsprechersystem von PSSO entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf. -
Page 5: Bestimmungsgemässe Verwendung
Bevor die Endstufe eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf Null bzw. auf Minimum gestellt werden. Endstufen immer zuletzt einschalten und zuerst ausschalten! GESUNDHEITSRISIKO! Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irreparablen Gehörschäden führen können. Kinder und Laien von der Box fern halten! Im Gehäuseeinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! .................................... - Page 6 Lautsprecherboxen dürfen nur dann auf andere Lautsprecherboxen aufgestellt werden, wenn sie durch geeignete Maßnahmen (z. B. passende Spanngurte) gegen Umstürzen und Verrutschen gesichert werden. Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden führen können. ACHTUNG! Dieses Lautsprechersystem darf nur durch erfahrenes Fachpersonal fliegend aufgehängt werden.
- Page 7 Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen. Bitte beachten Sie: PSSO haftet nicht für Schäden, die durch unsachgemäße Installation und übermäßige Lautstärken verursacht werden! Kleine Hörkunde Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend...
-
Page 8: Anschlüsse
Menge Boxen und ihrer Gesamtimpedanz aus, wie viele Endstufen mit welcher Leistung und Impedanz in Abhängigkeit der Betriebsart Sie benötigen. Die folgenden Beschreibungen beziehen sich auf PSSO Endstufen. Sie können jedoch auch jede andere geeignete Endstufe einsetzen. -
Page 9: Installation
Anschlüsse herstellen Schalten Sie die PA-Anlage aus, falls diese noch eingeschaltet ist. Die Lautsprecherbox ist mit 4-poligen verriegelbaren Speakon-Buchsen ausgestattet. Diese sind parallel verdrahtet und können beliebig als Ein- und Ausgang verwendet werden Zum Verriegeln der Verbindung drehen Sie den Stecker nach rechts, bis er einrastet. Zum Entriegeln drücken Sie die Entriegelungstaste und drehen den Stecker nach links. - Page 10 Überkopfmontage Wird die Lautsprecherbox in einer Montagehöhe über einem Meter installiert (z. B. auf der Bühne, auf einem Podest oder auf einem Gerüst), spricht man von Überkopfmontage. Bei Überkopfmontage muss die Lautsprecherbox immer mit einer Absturzsicherung gesichert werden. Sicherungsseile sind als Absturzsicherung nur bis zu einem Maximalgewicht von 60 kg zulässig. Schwerere Boxen müssen über geeignete Maßnahmen auf Grundlage eigener Bemessungen gesichert werden.
- Page 11 Absturzsicherung: Die Lautsprecherbox muss immer über geeignete Ringösen sowie geeignete Sicherungsseile gesichert werden. Die Tragfähigkeit der Ringösen muss mindestens dem zwölffachen Boxengewicht entsprechen! Sichern Lautsprecherbox Überkopfmontage immer einem Sicherungsseil. dürfen Sicherungsseile gemäß 56927, Schnellverbindungsglieder gemäß DIN 56926, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden.
- Page 12 Montage auf einer Wandhalterung Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung der Belastbarkeit der Installation aushalten kann (z. B. 13 kg Belastbarkeit - 130 kg Punktbelastung). Bei Überkopfmontage muss die Lautsprecherbox immer mit einer Absturzsicherung versehen werden. Bitte beachten Sie die Hinweise unter Absturzsicherung.
- Page 13 Montage auf einem Stativ bzw. Boxenhochständer Stative oder Satellitensysteme dürfen nur auf einer ebenen Fläche mit maximal 5° Neigung aufgestellt werden. Achtung: Auf Stativen montierte Boxen bzw. Satellitensysteme können beim Umstürzen erhebliche Verletzungen verursachen! Beim Verwenden Stativen oder Satellitensystemen unter Einfluss Horizontalkräften, z.
- Page 14 Fliegende Installation ACHTUNG! Dieses Lautsprechersystem darf nur durch erfahrenes Fachpersonal fliegend aufgehängt werden. Lebensgefahr durch herabstürzende Boxen! Unter Fachpersonal versteht man im deutschsprachigen Raum z. B. Diplom-Ingenieur, Meister/Assistent für Veranstaltungstechnik, geprüfter techn. Bühnenvorstand, Head Rigger, Lichtcrewchef, Sachkundiger für Veranstaltungs-Rigging, Fachkraft für Veranstaltungstechnik, Veranstaltungsoperator etc. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Page 15: Bedienung
Gekippte Aufhängung Die gekippte Installation kann über zwei Ringösen an der Oberseite und eine an der Rückseite erfolgen. Cluster/Line Arrays Verwenden Sie nur geprüfte Flyware namhafter Hersteller. Alle Hinweise in der Bedienungsanleitung der einzelnen Komponenten müssen unbedingt eingehalten werden. Verwenden Sie nur vom Hersteller empfoh- lene Komponenten und Zubehörteile. -
Page 16: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen die Box oder Gehäuseteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Page 17: Technische Daten
TECHNISCHE DATEN K-208 K-210 Belastbarkeit nominal: 200 W RMS 300 W RMS CELTO ACOUSTIQUE CELTO ACOUSTIQUE Durchmesser: 20 cm (8") 25 cm (10") Schwingspulendurchmesser: 50 mm (2") 65 mm (2,5") Schwingspulenlänge: 15 mm 16 mm Magnet: Ferrite Ferrite Bauweise: Bassreflex... - Page 18 K-212 K-215 Belastbarkeit nominal: 300 W RMS 400 W RMS CELTO ACOUSTIQUE CELTO ACOUSTIQUE Durchmesser: 30 cm (12") 38 cm (15") Schwingspulendurchmesser: 65 mm (2,5") 65 mm (2,5") Schwingspulenlänge: 16 mm 16 mm Magnet: Ferrite Ferrite Bauweise: Bassreflex Bassreflex CELTO ACOUSTIQUE CELTO ACOUSTIQUE Durchmesser: 2,5 cm (1")
- Page 19 K-215X K-315HD Belastbarkeit nominal: 600 W RMS 700 W RMS LF 300 W RMS MHF CELTO ACOUSTIQUE CELTO ACOUSTIQUE Durchmesser: 38 cm (15") 38 cm (15") Schwingspulendurchmesser: 65 mm (2,5") 100 mm (4") Schwingspulenlänge: 16 mm 23 mm Magnet: Ferrite Neodym Bauweise: Bassreflex...
-
Page 20: Introduction
INTRODUCTION Thank you for having chosen a PSSO speaker system. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for future needs. -
Page 21: Operating Determinations
Before the speaker system is switched on all faders and volume controls have to be set to zero or minimum position. Turn the amplifier on last and off first! HEALTH HAZARD! By operating speaker systems with an amplifier, you can produce excessive sound pressure levels that may lead to permanent hearing loss. - Page 22 This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to use these. Please note: PSSO cannot be made liable for damages caused by incorrect installations and excessive noise levels! W W W . P S S O . D E...
- Page 23 Information on Hearing Loss More and more young people suffer from hearing loss of 25 decibel or more, mainly caused by loud music from portable MP3 and CD players or discotheques. Everybody operating amplification systems should know to what sound pressure levels he exposes his or the audience's hearing. As an average levels between 75 and 105 dB(A) in the discotheque or 95 and 115 dB(A) at a rock concert are reached.
-
Page 24: Connections
Furthermore, you must define the operation mode for your system. If the power amplifier is to be used in stereo mode, the power is lower as in e.g. mono bridged mode. The following descriptions refer to PSSO power amplifiers. You may also use other appropriate power amplifiers. -
Page 25: Installation
Making the Connections If the PA system is turned on, turn it off before making any connection. The speaker system is equipped with lockable Speakon sockets that are wired in parallel and can be used as input and output as desired. For locking a Speakon connection turn the plug to the right. - Page 26 DANGER TO LIFE! Please consider the valid standards and national regulation during the installation! The installation must only be carried out by an authorized dealer! The installation of the speaker system has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
- Page 27 Before installing the eye bolts, make sure that the thread is always in perfect condition and free from dirt etc. Install the eye bolts in the threaded holes of the speaker system. The eye bolts must be tightened until stop position, hand-tight and without any tools.
- Page 28 Satellite Systems A satellite system is a system where a speaker system with flange is installed on top of a subwoofer. The satellite system must always provide enough stability. The subwoofer's base surface must always be sufficiently dimensioned in relation to the top speaker in order to prevent tilting over.
- Page 29 Depending upon the individual installation spot, all necessary measures against movement and for securing the standing safety have to be created. The installation is only allowed on carrying areas. In some cases, an appropriate substructure, e.g. via a balancing foot, has to be created. When choosing the installation material, optimum dimensions have to be chosen in order to secure maximum safety.
-
Page 30: Operation
Tilted Suspension A tilted installation can be carried out via two eye-bolts on top and one at the rear. Clusters/Line Arrays Only use certified flyware of renowned manufacturers. All instructions in the user manuals of the individual components must be adhered to. Only use the components and accessory recommended by the manufacturer. -
Page 31: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 32: Technical Specifications
TECHNICAL SPECIFICATIONS K-208 K-210 Rated power: 200 W RMS 300 W RMS CELTO ACOUSTIQUE CELTO ACOUSTIQUE Nominal diameter: 20 cm (8") 25 cm (10") Voice coil diameter: 50 mm (2") 65 mm (2,5") Voice coil height: 15 mm 16 mm... - Page 33 K-212 K-215 Rated power: 300 W RMS 400 W RMS CELTO ACOUSTIQUE CELTO ACOUSTIQUE Nominal diameter: 30 cm (12") 38 cm (15") Voice coil diameter: 65 mm (2.5") 65 mm (2,5") Voice coil height: 16 mm 16 mm Magnet: Ferrite Ferrite Acoustic loading: Bassreflex...
- Page 34 K-215X K-315HD Rated power: 600 W RMS 700 W RMS LF 300 W RMS MHF CELTO ACOUSTIQUE CELTO ACOUSTIQUE Nominal diameter: 38 cm (15") 38 cm (15") Voice coil diameter: 65 mm (2.5") 100 mm (4") Voice coil height: 16 mm 23 mm Magnet: Ferrite...
-
Page 35: Appendix
APPENDIX PRESETS K-315HD Relative Relative Relative Relative Recommended Recommended Recommended Recommended Section Section Section Section Polarity Polarity Polarity Polarity Delay Delay Delay Delay High High High High- - - - pass pass pass pass Low- - - - pass pass pass pass EQ EQ EQ EQ... - Page 36 © © © © PSSO 2013 PSSO 2013 PSSO 2013 PSSO 2013 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. Every information is subject to change without prior notice. 00077803.DOCX Version 1.1...
