Model/Modelo/Modèle
65014LF & 65414LF
65014LF-ECO & 65414LF-ECO
Series/Series/Seria
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:
For easy installation of your Brizo
faucet you will need:
• To READ ALL the instructions completely
before beginning.
• To READ ALL warnings, care, and
maintenance information.
• To purchase the correct water supply hook-up.
Para instalación fácil de su llave
Brizo
usted necesitará:
®
• LEER TODAS las instrucciones completamente
antes de empezar.
• LEER TODOS los avisos, cuidados, e
información de mantenimiento.
• Comprar las conexiones correctas para el
suministro de agua.
Pour installer votre robinet Brizo
facilement, vous devez:
• LIRE TOUTES les instructions avant de déb-
uter;
• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien;
• Acheter le bon nécessaire de raccordement.
www.brizo.com
86526
®
®
86526
1

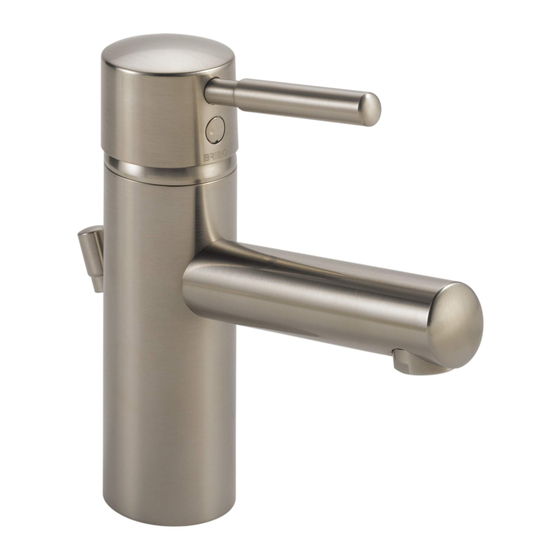

SINGLE HANDLE LAVATORY AND
VESSEL FAUCETS
LLAVES DE AGUA DE UNA MANIJA
PARA LAVAMANOS Y ARTESAS
ROBINETS À UNE MANETTE POUR
LAVABO ET CUVETTE
65014LF
65014LF-ECO
65414LF
65414LF-ECO
07/10/15
Rev. B
Advertisement
Table of Contents
Related Manuals for Brizo 65014LF Series
Summary of Contents for Brizo 65014LF Series
- Page 1 65414LF Inscrivez le numéro de modèle ici. 65014LF-ECO 65414LF-ECO You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin: For easy installation of your Brizo ® faucet you will need: • To READ ALL the instructions completely before beginning. • To READ ALL warnings, care, and maintenance information.
- Page 2 No se garantizan las pilas. Company para todos los reclamos a menos que el comprador haya registrado el producto con Delta Faucet Company. Esta garantía le aplica sólo a las llaves de agua de Brizo fabricadas Delta Faucet Company reemplazará, SIN CARGO, durante el período de garantía aplicable, cual- ®...
- Page 3 65014LF RP42281▲ RP42282▲ 65014LF-ECO Handle w/Set Screw & Button Button & Set Screw Manija con Tornillo de Ajuste y botón Botón y tornillo de presión Poignée avec vis de calage et bouton Bouton et vis de calage RP42294▲ Maple Wood Handle w/Set Screw & Button Manija de Madera de Arce con Tornillo y Botón RP42283▲...
- Page 4 65414LF RP42282▲ RP42281▲ 65414LF-ECO Button & Set Screw Handle w/Set Screw & Button Botón y tornillo de presión Manija con Tornillo de Ajuste y botón Bouton et vis de calage Poignée avec vis de calage et bouton RP42294▲ RP42283▲ Maple Wood Handle w/Set Screw & Button Manija de Madera de Arce con Tornillo y Botón Casquillo ▲...
- Page 5 1 1/2" (38 mm) 1 1/2 po 1 1/2" (38 mm) Diameter Hole 1 1/2 po 1 1/2" (38 mm) 1 1/2 po Diameter Hole Lavatory Faucet Installation Vessel Faucet Installation Note: This faucet fits 1 1/4" min. mounting hole size. When drilling a new Note: Drill hole in finished deck per diagram.
- Page 6 1/2" (12.70mm) IPS 1/2 po (12.70mm) IPS Grid Strainer Installation (Model 65414LF) Remove grid flange (1). Screw nut and washer (2) down as far as possible. Push gasket (3) down to nut and washer. Make connections to water lines: Use 1/2” IPS faucet connections (1), or use supplied coupling Remove tailpiece (1) and apply plumber tape (2) to threads.
- Page 7 Pop-Up Installation (Model 65014LF) Remove pivot nut (1). Install horizontal rod Apply silicone to underside of flange (1). Insert Remove stopper (1) and flange (2). (2) and stopper (3) as removable (4) or non- body (2) into sink. Screw flange (1) into body (2). removable (5).
- Page 8 Si le débit du robinet est très faible : INTERROMPEZ Vérifiez l’étanchéité de tous les raccords identifiés par une flèche. L’ALIMENTATION EN EAU. Enlevez l’aérateur (3) et nettoyez-le. Resserrez les raccords au besoin, mais prenez garde de trop les serrer. www.brizo.com 86526 Rev. B...
