HVAC
HVAC

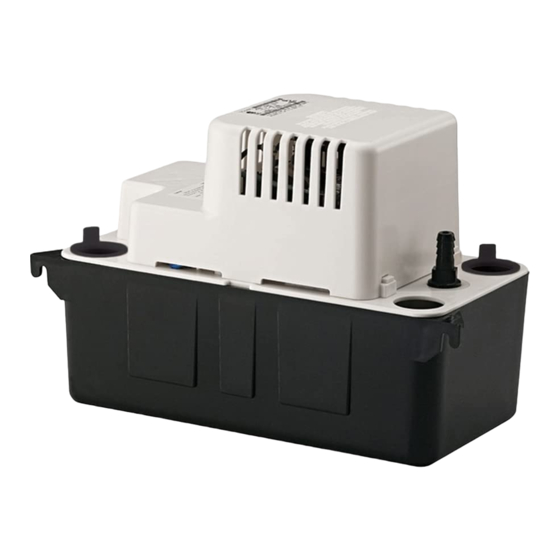

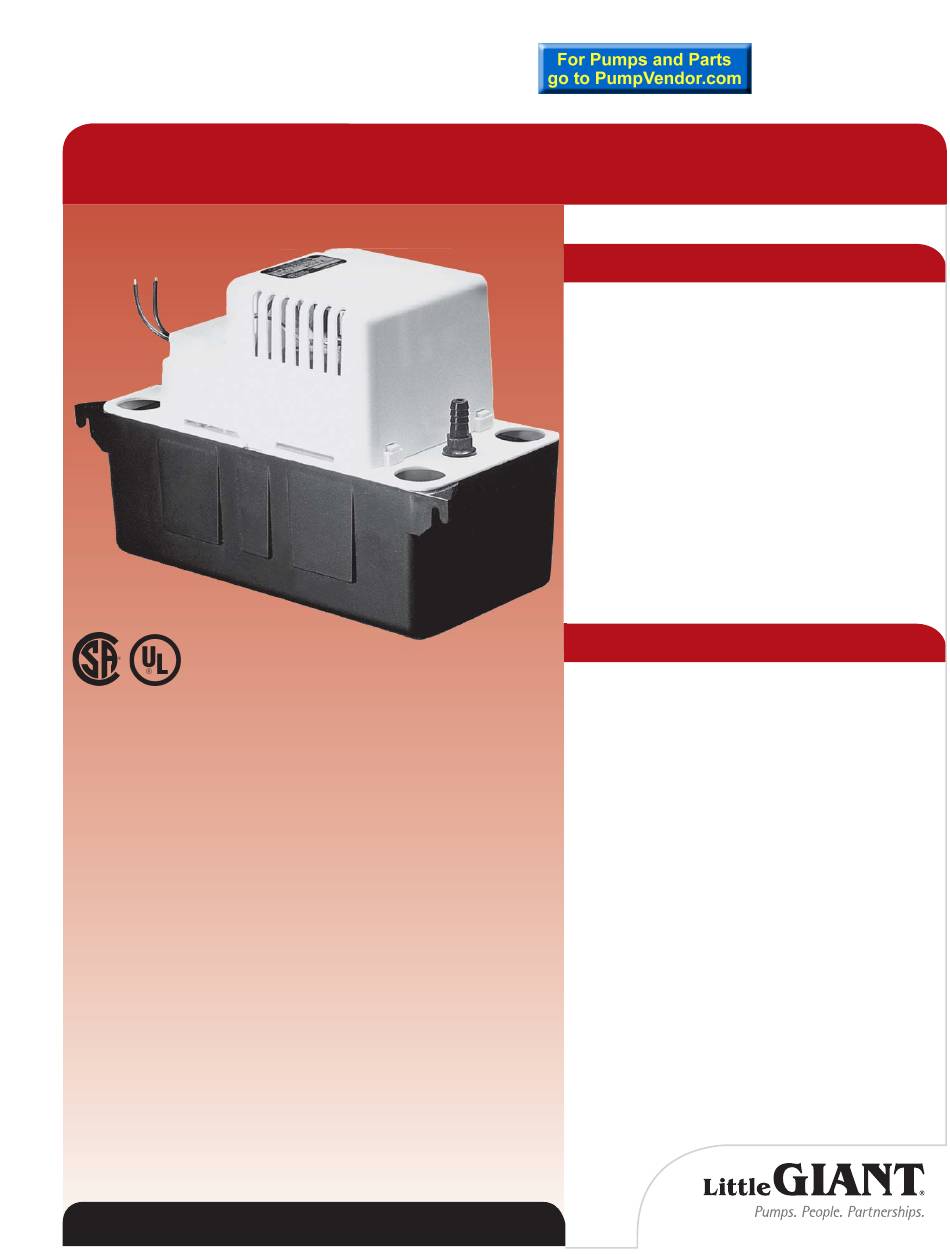

VCMA-15 Series
Wastewater • Water Systems • HVAC • Industrial • Engineered Products
Features
•
Vertical type pump unit
1/2 gallon leakproof, rustproof, ABS tank
•
with mounting tabs
Stainless steel motor shaft
•
3 drain holes
•
3/8" O.D. barbed discharge adapter
•
Built-in check valve
•
•
Optional safety switch
•
15' shut-off head
•
6' power cord
•
UL/CSA listed
•
Thermal overload protected
•
Suitable for high-efficiency, gas furnace
condensate
Construction
•
Motor — 1/50 HP
•
Intermittent Liquid Temp. up to — 120°F
•
Discharge — 3/8" OD barbed
Housing — ABS
•
Cover — ABS
•
Volute — ABS
•
Impeller — Glass filled polypropylene
•
Advertisement
Table of Contents
Related Manuals for Little Giant VCMA-15 Series
Summary of Contents for Little Giant VCMA-15 Series
- Page 1 HVAC HVAC VCMA-15 Series Features • Vertical type pump unit 1/2 gallon leakproof, rustproof, ABS tank • with mounting tabs Stainless steel motor shaft • 3 drain holes • 3/8" O.D. barbed discharge adapter • Built-in check valve • •...
-
Page 2: Specifications
0. 0 FLOW - GALLONS/HOUR P.O. Box 12010 P.O. Box 12010 Oklahoma City, OK 73157-2010 Phone: 1.800.701.7894 ©2008 Franklin Electric Co., Inc. Fax: 1.800.678.7867 Little Giant is a registered trademark of Franklin Electric Co., Inc. ® www.LittleGiantPump.com Form 995124 01/08... -
Page 3: Safety Guidelines
1-1/4". 3. Mounting the pump: the tank has two slots provided to mount The Little Giant unit you have purchased is of the highest quality the unit. The slots are located on the ends of the tank (Figure workmanship and material. - Page 4 INTRODUCTION down slightly to a point above drain area; then turn down and Votre pompe a condensats Little Giant est concue comme une unite extend to a point below or approximately level with the bottom automatique d’evacuation des condensats. Elle evacue l’eau condensee of the condensate unit.
-
Page 5: Connexions Electriques
DOCUMENT POUR RÉFÉRENCE ULTÉRIEURE.L´INSTALLATION l’interrupteur de sécurité doivent être branchées en série avec ET LES BRANCHEMENTS DOIVENT ÊTRE EFFECTUÉS PAR DES le circuit basse tension du thermostat; il est alors possible PROFESSIONNELS. de couper le système de chauffage/climatisation. Si une telle coupure n’est pas désirée, les contacts COM and NO peuvent DIRECTIVES DE SECURITE aussi être utilisés pour activer une alarme de faible tension... -
Page 6: Instalación
Este embalaje se usa para evitar el movimiento de los interruptores durante el transporte (Figura 1). La unidad Little Giant que usted ha adquirido posee la más alta calidad de fabricación y materiales. Ha sido diseñada para 3. Montaje de la bomba: el tanque tiene dos ranuras, destinadas brindarle una larga vida de servicio sin problemas. -
Page 7: Instrucciones De Servicio
de la cabeza/GPH del modelo específico que se esté instalando. Desde esta altura, coloque la tubería de descarga en declive ligero, hasta un punto por encima del área de drenaje. Luego, vuélvala hacia abajo y tiéndala hasta un punto que se encuentre aproximadamente al mismo nivel del fondo de la unidad de agua de condensación o por debajo de éste. - Page 8 Figure 7...
-
Page 9: Limited Warranty
BE AVAILABLE TO IT. Before using, the user shall determine the suitability of the warranty period will be repaired or replaced at the option of Little Giant as the sole product for the intended use, and user assumes all risk and liability whatsoever in remedy of buyer. -
Page 10: Garantia Limitada
El producto que Little Giant le ofrece está garantizado a estar en perfectas condicio- Algunos estados y países no permiten limitaciones sobre la duración de una nes al momento de salir de la fábrica.
