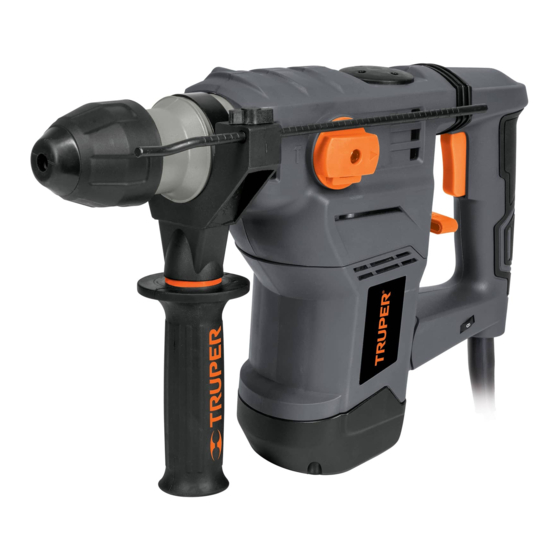

Instructivo de
Rotomartillo
electroneumático
SDS PLUS
ROEL-50N2
ATENCIÓN
Lea este Instructivo por completo
antes de usar la herramienta.
5
11 A
Joules
Energía
Motor
de impacto
Este Instructivo es para:
Modelo
ROEL-50N2
Código
19320

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ROEL-50N2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Truper ROEL-50N2

Summary of Contents for Truper ROEL-50N2

  • Page 1 Instructivo de Rotomartillo 11 A Joules electroneumático Energía Motor de impacto SDS PLUS ROEL-50N2 Este Instructivo es para: Modelo Código ROEL-50N2 19320 Lea este Instructivo por completo ATENCIÓN antes de usar la herramienta.

  • Page 2: Table Of Contents

    Partes herramienta. Ensamble Guarde este Instructivo para futuras referencias. Puesta en marcha Los gráficos de este Instructivo son para referencia, pueden variar del aspecto real de la Mantenimiento herramienta. Notas Centros de Servicio Autorizados Póliza de Garantía ROEL-50N2 ESPAÑOL...

  • Page 3: Especificaciones Técnicas

    Especificaciones técnicas ROEL-50N2 Código 19320 Descripción Rotomartillo electroneumático SDS Porta herramientas SDS Plus Tensión 127 V~ Frecuencia 60 Hz Corriente 11 A Potencia 1 500 W Energía de impacto 5 Joules Capacidad de perforación Concreto: 32 mm (1-1/4”) Metal: 13 mm (1/2”) Madera: 40 mm (1-9/16”)

  • Page 4: Advertencias Generales De Seguridad Para Herramientas Eléctricas

    Advertencias generales de seguridad para herramientas eléctricas ¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o daño serio. Conserve las advertencias y las instrucciones para futuras referencias. Área de trabajo Retire cualquier llave o herramienta de ajuste antes de arrancar Mantenga el área de trabajo limpia y bien iluminada.

  • Page 5: Advertencias De Seguridad

    Advertencias de Seguridad para uso de taladros y rotomartillos Elija la broca o accesorio apropiados Mientras opera el rotomartillo ATENCIÓN • La herramienta está diseñada para • Sostenga la herramienta por su mango y por el mango auxiliar, si es que se proporciona con la trabajar con brocas o accesorios con zancos SDS-PLUS.

  • Page 6: Partes

    Partes Doble selector Amortiguador de función de vibración Mango Tapa del cigüeñal Antiderrapante Varilla de control de profundidad Broquero SDS Plus Botón de bloqueo del selector de función Gatillo interruptor Mango auxiliar 360° Selector de velocidad Protector de cabe Cable de alimentación Llave de dos puntas Ensamble Guarda polvos...

  • Page 7: Puesta En Marcha

    Puesta en marcha Instalación de la broca / accesorio Broca con zanco SDS-PLUS • Limpie y lubrique ligeramente la broca / accesorio antes de instalarla. • Empuje el casquillo de bloqueo hacia atrás, mientras inserta hasta el tope la broca / accesorio. Casquillo de •...
  • Page 8 Puesta en marcha Taladro sin impacto Puede taladrar metal, madera o plástico con la herramienta utilizando un broquero de tres mordazas con adaptador SDS (NO INCLUIDOS). • Para instalar el broquero de tres mordazas proceda como con cualquier otro accesorio SDS (página 7, Instalación de broca / accesorio). •...

  • Page 9: Mantenimiento

    • Sin embargo el usuario debe agregar grasa (para mayor inmediatamente. información sobre el tipo de grasa a utilizar, favor de comunicarse a un Centro de Servicio Autorizado Truper) de 2 a 3 días si la carga es pesada todos los días o cuando Servicio el efecto de impacto se considera débil.

  • Page 10: Notas

    Notas ESPAÑOL...

  • Page 11: Centros De Servicio Autorizados

    Centros de Servicio Autorizados En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al teléfono: (800) 690-6990 ó (800) 018-7873 donde le informarán cuál es el Centro de Servicio Autorizado más cercano.

  • Page 12: Póliza De Garantía

    . Los gastos de transportación que resulten para su cumplimiento serán cubiertos por . Para dudas o comentarios, llame al 800-690-6990. Importado por: Truper, S.A. de C.V. , Parque Industrial #1, Jilotepec, Edo. de Méx., Méx. C.P. 54240, Hecho en China Sello del establecimiento comercial: Fecha de entrega: www.truper.com...
  • Page 13 Manual SDS Plus 11 A Joules Rotary Hammer Impact Energy Motor ROEL-50N2 Applies for: Model Code ROEL-50N2 19320 Read this manual thoroughly CAUTION before using the tool.
  • Page 14 Manual before using the tool. Parts Assembly Keep this manual for future references. Start Up The illustrations in this manual are for reference only. They might be different from the real tool. Maintenance Notes Authorized Service Centers Warranty Policy ROEL-50N2 ENGLISH...

  • Page 15: Technical Data

    Technical Data ROEL-50N2 Code 19320 Description SDS Plus Rotary Hammer Chuck SDS Plus Voltage 127 V~ Frequency 60 Hz Current 11 A Power 1 500 W Impact Energy 5 Joules Drilling Capacity Concrete: 1-1/4 Metal: 1/2” Wood: 1-9/16” Speed Drill: 0 - 800 RPM | Hammer Drill: 0 - 4 500 impact/min Work Cycle 50 minutes’...

  • Page 16: General Power Tools Safety Warnings

    General power tool safety warnings WARNING! Read carefully all safety warnings and instructions listed below. Failure to comply with any of these warnings may result in electric shock, fire and / or severe damage. Save all warnings and instructions for future references.

  • Page 17: Safety Warnings For Drills And Hammer Drills

    Safety warnings for Drills and Hammer Drills Choose the right bit While operating the hammer drill CAUTION • Choose the right bit for the work piece. • Use the auxiliary handles, if supplied with the tool. It reduces the risk of severe injury and makes the job easier. Loss of control may result in personal injury.

  • Page 18: Parts

    Parts Function Double Vibration Selector Shock Absorber Non-Slip Crankshaft Cap Handle Depth Control Rod Chuck Function Selector Blocking Button Trigger Switch 360° Auxiliary Handle Speed Selector Cord Protector Power Cord Two Prong Wrench Assembly Dust Guard Depth Control Rod Steps 1 & 2 1.

  • Page 19: Start Up

    Start Up Bit and Accessory Installation Bit with SDS-PLUS Shank • Clean and lubricate lightly the bit and / or accessory before installing. • Push the chuck jaw back while inserting the bit and / or accessory until stopping. Chuck •...
  • Page 20 Start Up Drill with no impact Metal, wood or plastic can be drilled with the tool using drill / accessory bit three jaws chuck with an SDS adapter (NOT INCLUDED). • To install the three jaws chuck, go as with any other SDS accessory (page 7, drill / accessory Installation).

  • Page 21: Maintenance

    Authorized Service Center • However, the user shall add grease (for more information about the type of grease to use, please contact a Truper Authorized Service Center) every 2 to 3 day, and if the load is heavy every day or when the impact seems to be weak.

  • Page 22: Notes

    Notes ENGLISH...

  • Page 23: Authorized Service Centers

    Authorized Service Centers In the event of any problem contacting a Service Center, please see our webpage www.truper.com to get an updated list, or call our toll-free numbers (800) 690-6990 or (800) 018-7873 to get information about the nearest Authorized Service Center.

  • Page 24: Warranty Policy

    . For questions or comments, call 800-690-6990. Imported by: Truper, S.A. de C.V. , Parque Industrial #1, Jilotepec, Edo. de Méx., Méx. C.P. 54240, Made in China Stamp of the business: Delivery date: www.truper.com...
