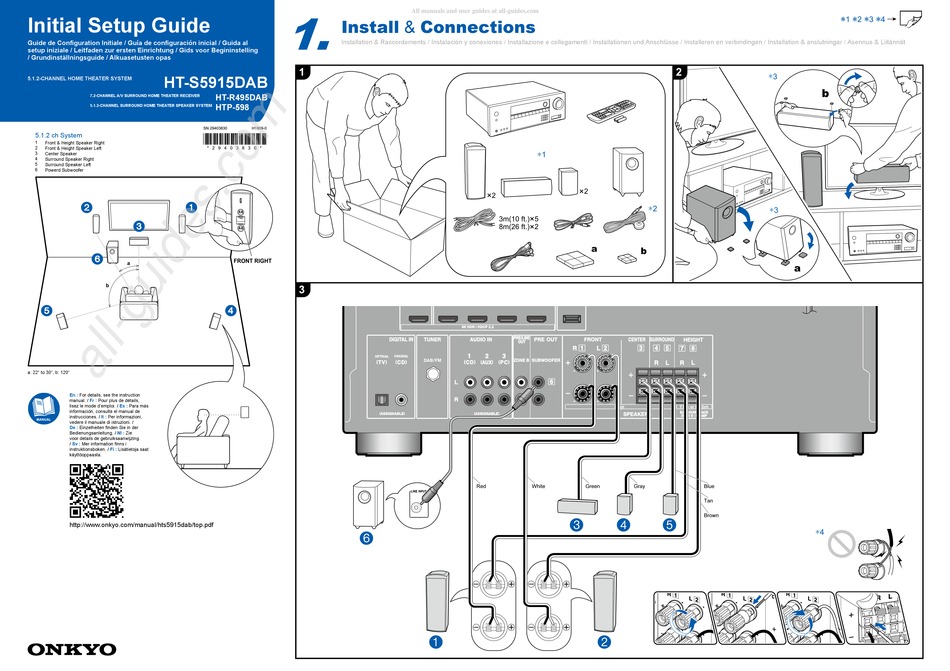

Onkyo HT-S5915DAB Initial Setup Manual

Initial Setup Guide
Guide de Configuration Initiale / Guía de configuración inicial / Guida al
setup iniziale / Leitfaden zur ersten Einrichtung / Gids voor Begininstelling
/ Grundinställningsguide / Alkuasetusten opas
HT-S5915DAB
5.1.2-CHANNEL HOME THEATER SYSTEM
7.2-CHANNEL A/V SURROUND HOME THEATER RECEIVER
5.1.2-CHANNEL SURROUND HOME THEATER SPEAKER SYSTEM
SN 29403830
5.1.2 ch System
1 Front & Height Speaker Right
2
Front & Height Speaker Left
3 Center Speaker
4
Surround Speaker Right
5 Surround Speaker Left
6 Powerd Subwoofer
a
b
a: 22° to 30°, b: 120°
En : For details, see the instruction
manual. / Fr : Pour plus de détails,
lisez le mode d'emploi. / Es : Para más
información, consulte el manual de
instrucciones. / It : Per informazioni,
vedere il manuale di istruzioni. /
De : Einzelheiten finden Sie in der
Bedienungsanleitung. / Nl : Zie
voor details de gebruiksaanwijzing.
/ Sv : Mer information finns i
instruktionsboken. / Fi : Lisätietoja saat
käyttöoppaasta.
http://www.onkyo.com/manual/hts5915dab/top.pdf
Install & Connections
Installation & Raccordements / Instalación y conexiones / Installazione e collegamenti / Installationen und Anschlüsse / Installeren en verbindingen / Installation & anslutningar / Asennus & Liitännät
1
HT-R495DAB
HTP-598
H1909-0
* 2 9 4 0 3 8 3 0 *
FRONT RIGHT
3
