SNOWJOE SUNJOE SPX3000-XT Operator's Manual page 26

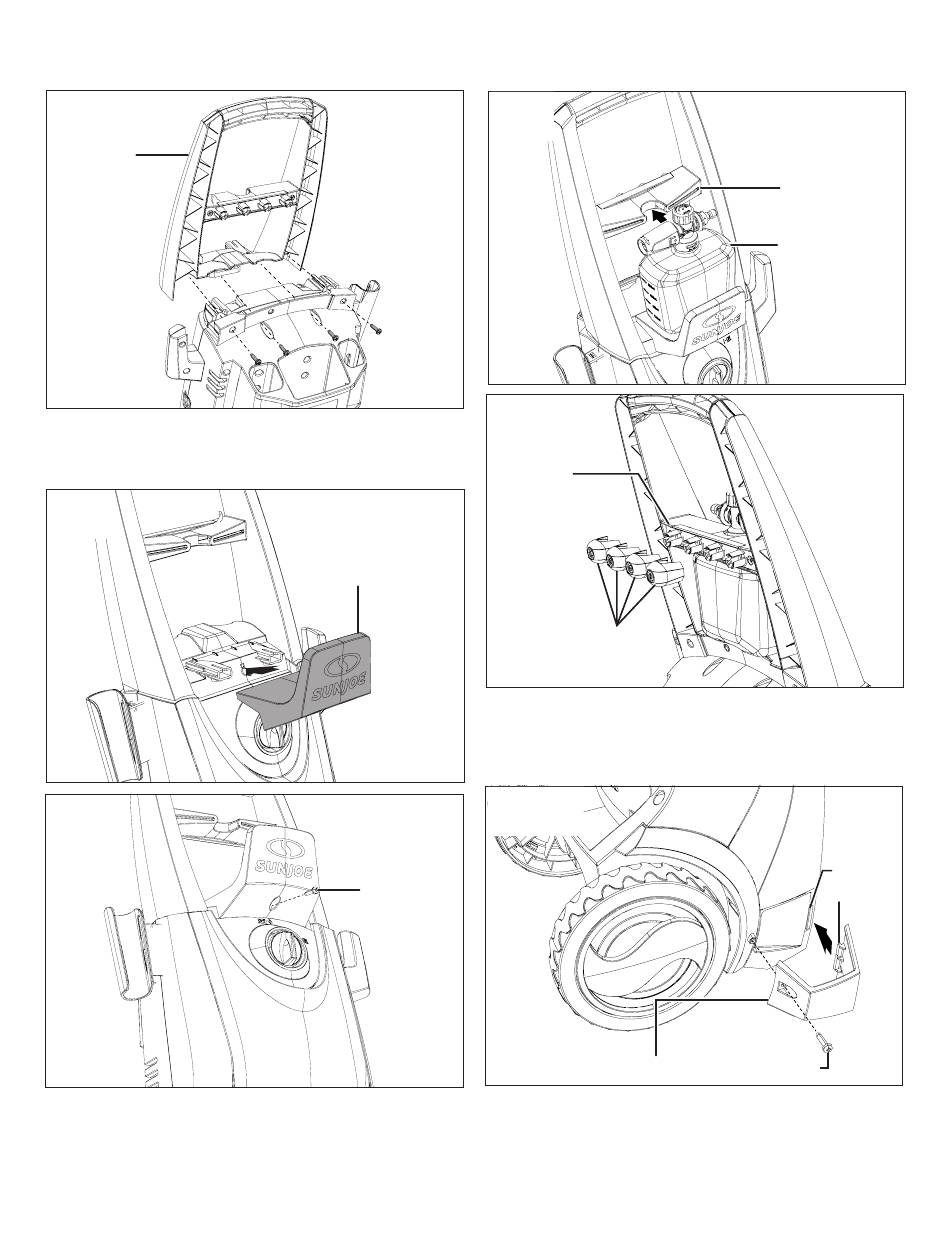

Fig. 3
Mango de
transporte
5. Para ensamblar el sujetador de la manguera, deslice el
sujetador hacia su posición (Fig. 4) y asegúrelo a la unidad
con un tornillo pequeño (Fig. 5).
Fig. 4
Fig. 5
6. Conecte la botella para detergente con cañón de espuma
y las boquillas de conexión rápida en su lugar, al frente y
reverso del panel de almacenamiento de boquillas
(Figs. 6 y 7).
Sujetador de
manguera
7. Para ensamblar el protector de la vara rociadora, primero
Tornillo
pequeño
Protector de vara rociadora Tornillo pequeño
26
Fig. 6
Fig. 7
Panel de
almacenamiento
de boquillas
Boquillas de conexión
rápida
conecte la lengüeta en la ranura ubicada en el lado inferior
izquierdo de la unidad y asegúrela en su lugar con un
tornillo pequeño. (Fig. 8).
Fig. 8
Panel de
almacenamiento
de boquilla
Botella para
detergente
con cañón de
espuma
Ranura
Lengüeta
