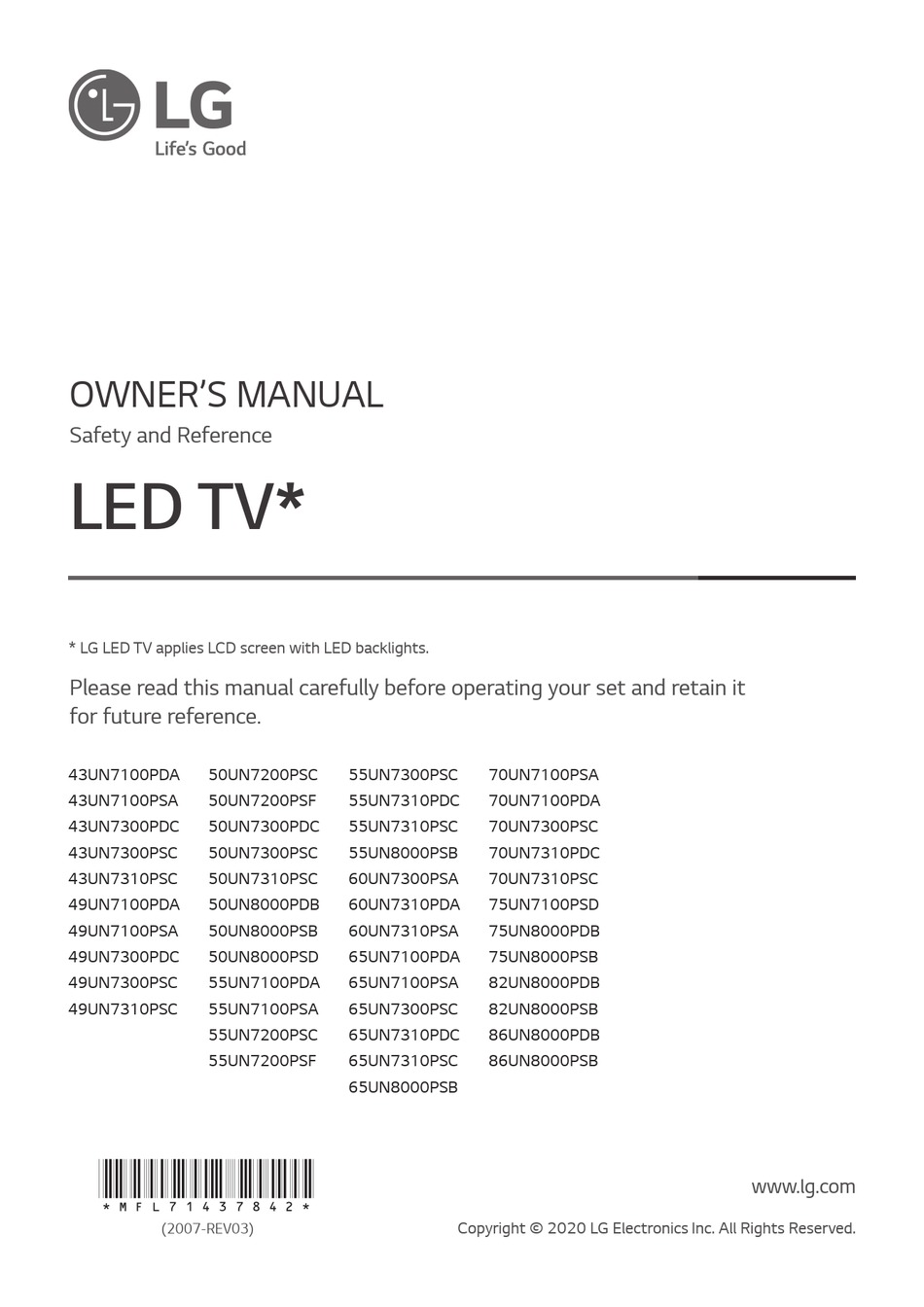

OWNER'S MANUAL
Safety and Reference
LED TV*
* LG LED TV applies LCD screen with LED backlights.
Please read this manual carefully before operating your set and retain it
for future reference.
43UN7100PDA
50UN7200PSC
43UN7100PSA
50UN7200PSF
43UN7300PDC
50UN7300PDC
43UN7300PSC
50UN7300PSC
43UN7310PSC
50UN7310PSC
49UN7100PDA
50UN8000PDB
49UN7100PSA
50UN8000PSB
49UN7300PDC
50UN8000PSD
49UN7300PSC
55UN7100PDA
49UN7310PSC
55UN7100PSA
55UN7200PSC
55UN7200PSF
*MFL71437842*
(2007-REV03)
55UN7300PSC
70UN7100PSA
55UN7310PDC
70UN7100PDA
55UN7310PSC
70UN7300PSC
55UN8000PSB
70UN7310PDC
60UN7300PSA
70UN7310PSC
60UN7310PDA
75UN7100PSD
60UN7310PSA
75UN8000PDB
65UN7100PDA
75UN8000PSB
65UN7100PSA
82UN8000PDB
65UN7300PSC
82UN8000PSB
65UN7310PDC
86UN8000PDB
65UN7310PSC
86UN8000PSB
65UN8000PSB
Copyright © 2020 LG Electronics Inc. All Rights Reserved.
www.lg.com
Advertisement
Table of Contents
Related Manuals for LG 43UN7100PDA
Summary of Contents for LG 43UN7100PDA
- Page 1 OWNER’S MANUAL Safety and Reference LED TV* * LG LED TV applies LCD screen with LED backlights. Please read this manual carefully before operating your set and retain it for future reference. 43UN7100PDA 50UN7200PSC 55UN7300PSC 70UN7100PSA 43UN7100PSA 50UN7200PSF 55UN7310PDC 70UN7100PDA...
-
Page 2: Important Safety Instruction
Important Safety Instruction • Read these instructions. • Keep these instructions. • Heed all warnings. • Follow all instructions. • Do not use this apparatus near water. • Clean only with dry cloth. • Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions. • Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat. • Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet. • Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus. • Only use attachments/accessories specified by the manufacturer. • Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over. • Unplug this apparatus during lightning storms or when unused for long periods of time. • Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped. - Page 3 Warning! Safety Instructions • Ventilation - Install your TV where there is proper ventilation. Do not install in a confined space such as a bookcase. - Do not install the product on a carpet or cushion. - Do not block or cover the product with cloth or other materials CAUTION while unit is plugged in. • Take care not to touch the ventilation openings. When watching RISK OF ELECTRIC SHOCK DO NOT OPEN the TV for a long period, the ventilation openings may become hot. • Protect the power cord from physical or mechanical abuse, such as CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE being twisted, kinked, pinched, closed in a door, or walked upon. COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER TO Pay particular attention to plugs, wall outlets, and the point where QUALIFIED SERVICE PERSONNEL. the cord exits the device. • Do not move the TV whilst the Power cord is plugged in. The symbol is intended to alert the user to the presence of • Do not use a damaged or loosely fitting power cord. uninsulated dangerous voltage within the product’s enclosure ...
- Page 4 • Keep the packing anti-moisture material or vinyl packing out of the - When lightning storms or when unused for long periods of time. reach of children. Even the TV is turned off by remote control or button, AC power • Do not allow an impact shock, any objects to fall into the product, source is connected to the unit if not unplugged in. and do not drop anything onto the screen. • Do not use high voltage electrical equipment near the TV (e.g., a • Do not press strongly upon the panel with a hand or a sharp bug zapper). This may result in product malfunction. object such as a nail, pencil, or pen, or make a scratch on it. It may • Do not attempt to modify this product in any way without written cause damage to screen. • Cleaning authorization from LG Electronics. Accidental fire or electric shock - When cleaning, unplug the power cord and wipe gently with a can occur. Contact your local customer service for service or repair. Unauthorized modification could void the user’s authority to soft/dry cloth. Do not spray water or other liquids directly on the operate this product. TV. Do not clean your TV with chemicals including glass cleaner, • Use only an authorized attachments / accessories approved by any type of air freshener, insecticide, lubricants, wax (car, LG Electronics. Otherwise, this may result in fire, electric shock, industrial), abrasive, thinner, benzene, alcohol etc., which can malfunction, or product damage. damage the product and/or its panel. Otherwise, this may result • Never disassemble the AC adapter or power cord. This may result in ...
-
Page 5: Optional Extras
Preparing Optional Extras • When the TV is turned on for the first time after being shipped Optional extras can be changed or modified for quality improvement from the factory, initialization of the TV may take approximately without any notification. Contact your dealer for buying these items. one minute. These devices work only with certain models. • Image shown may differ from your TV. The model name or design may be changed due to the manufacturer’s • Your TV’s OSD (On Screen Display) may differ slightly from that circumstances or policies. shown in this manual. • The available menus and options may differ from the input source Magic Remote Control or product model that you are using. • New features may be added to this TV in the future. (Depending upon model) • The device must be easily accessed to a location outlet near the MR20GA access. Some devices are not made by turning on / off button, turning off the device and unplugging the power cord. Check whether your TV model supports Bluetooth in the Wireless • The items supplied with your product may vary depending upon Module Specification to verify whether it can be used with the Magic the model. Remote. • Product specifications or contents of this manual may be changed without prior notice due to upgrade of product functions. • ... -
Page 6: Wall Mounting Bracket
Lifting and moving the TV Wall Mounting Bracket (Depending upon model) Make sure to use screws and wall mounts that meet the VESA standard. When moving or lifting the TV, read the following to prevent the TV Standard dimensions for the wall mount kits are described in the from being scratched or damaged and for safe transportation regardless following table. of its type and size. • It is recommended to move the TV in the box or packing material that the TV originally came in. • Before moving or lifting the TV, disconnect the power cord and all cables. • When holding the TV, the screen should face away from you to avoid damage. 49/55UN71* 43UN71* 55UN72* 50UN72* Model 49/55UN73* 43/50UN73* 55UN80* 50UN80* VESA (A x B) (mm) 200 x 200 300 x 300 • ... -
Page 7: Mounting On The Table
Mounting on the Table Securing TV to the Wall 1 Lift and tilt the TV into its upright position on a table. • Leave a minimum of 10 cm space from the wall for proper ventilation. 10 cm (Depending upon model) 1 Insert and tighten the eye-bolts or TV brackets and bolts on the back of the TV. • If there are bolts inserted at the eye-bolts position, remove the bolts first. (Depending upon model) 2 Mount the wall brackets with the bolts to the wall. Match the location of the wall bracket and the eye-bolts on the rear of the TV. 2 Connect the power cord to a wall outlet. 3 Connect the eye-bolts and wall brackets tightly with a sturdy rope or cable. Make sure to keep the rope parallel to the flat surface. • Do not apply foreign substances (oils, lubricants, etc.) to the screw parts when assembling the product. (Doing so may damage the product.) • Use a platform or cabinet that is strong and large enough to • If you install the TV on a stand, you need to take actions support the TV securely. to prevent the product from overturning. Otherwise, the ... -
Page 8: Mounting To The Wall
Mounting to the Wall • When installing the wall mounting bracket, it is recommended to cover the stand hole using tape, in order to prevent the influx of dust and insects, (Depending upon model). An optional wall mount can be used with your LG Television. Consult with your local dealer for a wall mount that supports the VESA standard used by your TV model. Carefully attach the wall mount bracket at the rear of the TV. Install the wall mount bracket on a solid wall perpendicular to the floor. If you are attaching the TV to other building materials, please contact qualified personnel to install the wall mount. Detailed instructions will be included with the wall mount. We recommend that you use an LG brand wall mount. The LG wall Stand hole mount is easy to adjust or to connect the cables. When you do not use LG’s wall mount bracket, use a wall mount bracket where the device is adequately secured to the wall with enough space to allow connectivity to external devices. If you are using a non-adjustable mount, attach the mount to the wall. Attach the cables to the TV first, then attach the TV to the mount. 10 cm (Depending upon model) • Remove the stand before installing the TV on a wall mount by performing the stand attachment in reverse. • For more information of screws and wall mount bracket, refer to the Separate purchase. • If you intend to mount the product to a wall, attach VESA standard mounting interface (optional parts) to the back of the product. When you install the set to use the wall mounting bracket (optional parts), fix it carefully so as not to drop. • When mounting a TV on the wall, make sure not to install the TV by hanging the power and signal cables on the ... -
Page 9: Other Connections
Connections Other connections Connect your TV to external devices. For the best picture and audio quality, connect the external device and the TV with the HDMI cable. You can connect various external devices to the TV. For more HDMI information on external device’s connection, refer to the manual provided with each device. • When connecting the HDMI cable, the product and external devices should be turned off and unplugged. Antenna/Cable • Supported HDMI Audio format: (Depending upon model) Connect an antenna, cable, or cable box to watch TV while referring to True HD (48 kHz), the following. The illustrations may differ from the actual items and an Dolby Digital / Dolby Digital Plus (32 kHz / 44.1 kHz / 48 kHz), RF cable is optional. PCM (32 kHz / 44.1 kHz / 48 kHz / 96 kHz / 192 kHz) • Make sure not to bend the copper wire of the RF cable. (Only UHD models) • [Picture] [Additional Settings] [HDMI ULTRA Copper wire HD Deep Color] (For 82/86UN80*) - On: Support 4K @ 50/60 Hz (4:4:4, 4:2:2, 4:2:0), • Complete all connections between devices, and then connect the <3,4 port Only> 4K @ 100/120 Hz (4:4:4, 4:2:2, 4:2:0) power cord to the power outlet to prevent damage to your TV. -
Page 10: Using Button
Using Button External Devices Supported external devices are: Blu-ray player, HD receivers, DVD players, VCRs, audio systems, USB storage devices, PC, gaming devices, You can simply operate the TV functions, using the button. and other external devices. • If you record a TV program on a Blu-ray/DVD recorder or VCR, make sure to connect the TV signal input cable to the TV through a DVD recorder or VCR. For more information about recording, refer to the manual provided with the connected device. • The external device connections shown may differ slightly from illustrations in a manual. • Connect external devices to the TV regardless about the order of the TV port. • If you connect a gaming device to the TV, use the cable supplied with the gaming device. • Refer to the external equipment’s manual for operating instructions. • In PC mode, there may be noise associated with the resolution, vertical pattern, contrast or brightness. If noise is present, change Basic functions the PC output to another resolution, change the refresh rate to another rate or adjust the brightness and contrast on the [Picture] Power On (Press) menu until the picture is clear. Power Off (Press and Hold) • Some USB Hubs may not work. If a USB device connected through Menu Control (Press a USB Hub is not detected, connect it directly to the USB port on Menu Selection (Press and Hold ... -
Page 11: Using Remote Control
Using Remote Control ** To use the button, press and hold for more than 1 second. (POWER) Turns the TV on or off. (Depending upon model) Returns to the last TV channel. The descriptions in this manual are based on the buttons on the remote (SEARCH) Check for recommended content. (Some control. Please read this manual carefully and use the TV correctly. recommended services may not be available in some countries.) To install batteries, open the battery cover, replace batteries (1.5 V AAA) Shows the search mode. Activates or deactivates the subtitles. Activates your matching the and ends to the label inside the compartment, preferred subtitle in digital mode. and close the battery cover. To remove the batteries, perform the installation actions in reverse. This remote uses infrared light. When in (Q. Settings) Accesses the Quick Settings. (INPUT) Changes the input source. use, it should be pointed in the direction of the TV’s remote sensor. Number button Enters numbers. Accesses the [Quick Help]. - Page 12 Using Magic Remote Control ** To use the button, press and hold for more than 1 second. (POWER) Turns the TV on or off. (Depending upon model) (STB POWER) You can turn your set-top box on or off by adding The descriptions in this manual are based on the buttons on the remote the set-top box to the universal remote control for your TV. control. Please read this manual carefully and use the TV correctly. Number buttons Enters numbers. Accesses the [Quick Help]. When the message [Magic remote battery is low. Please Change the (DASH) Inserts a between numbers such as 2-1 and 2-2. battery.] is displayed, replace the batteries. Accesses the saved channels list. To install batteries, open the battery cover, replace batteries (1.5 V AA) (MORE ACTIONS) Displays more remote control functions. matching the and ends to the label inside the compartment, Edits QUICK ACCESS. and close the battery cover. Be sure to point the magic remote toward ...
-
Page 13: Registering Magic Remote Control
Troubleshooting Registering Magic Remote Control How to register the Magic Remote Control Cannot control the TV with the remote control. To use the Magic Remote, first pair it with your TV. • Check if anything such as tape has been placed over the receiver. 1 P ut batteries into the Magic Remote and turn the TV on. • Check if there is any obstacle between the product and the remote Wheel (OK) on 2 Point the Magic Remote at your TV and press the control. the remote control. • Replace the batteries with new fresh ones. * I f the TV fails to register the Magic Remote, try again after turning No image display and no sound is produced. the TV off and back on. • Check if the product is turned on. How to deregister the Magic Remote Control • ... - Page 14 Generated Sound • Cracking noise A cracking noise that occurs when watching or turning off the TV is generated by plastic thermal contraction due to temperature and humidity. This noise is common for products where thermal deformation is required. • Electrical circuit humming/panel buzzing A low level noise is generated from a high-speed switching circuit, which supplies a large amount of current to operate a product. It varies depending upon the product. This generated sound does not affect the performance and reliability of the product. • When cleaning the product, be careful not to allow any liquid or foreign objects to enter the gap between the upper, left or right side of the panel and the guide panel, (Depending upon model). • Make sure to wring any excess water or cleaner from the cloth. • Do not spray water or cleaner directly onto the TV screen. • Make sure to spray just enough of water or cleaner onto a dry cloth to wipe the screen.
-
Page 15: Specifications
Specifications Product specifications may be changed without prior notice due to upgrade of product functions. (Depending upon country) Broadcasting Specifications For UN7100PS, UN7200PS, UN7300PS, For UN7100PD, UN7300PD, MODEL UN7310PS, UN8000PS Series UN7310PD, UN8000PD Series Digital Analog Digital Analog Television system SBTVD NTSC-M/PAL-N/PAL-M DVB-T/T2 NTSC-M/PAL-N/PAL-M VHF 2-13 VHF 2-13 Program coverage UHF 14-69 UHF 14-69 (Band) DTV 2-69 DTV 2-69 CATV 1-135 CATV 1-125 External antenna 75 Ω... - Page 16 (Except for 82/86UN80*) Wireless module (LGSBWAC02) Specifications Wireless LAN (IEEE 802.11a/b/g/n/ac) Frequency Range Output Power (Max.) 2400 to 2483.5 MHz 18.5 dBm 5150 to 5725 MHz 17 dBm 5725 to 5850 MHz 18.5 dBm Bluetooth Frequency Range Output Power (Max.) 2400 to 2483.5 MHz 8.5 dBm As band channels can vary per country, the user cannot change or adjust the operating frequency. This product is configured for the regional frequency table. For consideration of the user, this device should be installed and operated with a minimum distance of 20 cm between the device and the body. FCC ID: BEJLGSBWAC02 IC: 2703H-LGSBWAC02 Environment condition Operating Temperature 0 °C to 40 °C Operating Humidity Less than 80 % Storage Temperature -20 °C to 60 °C Storage Humidity Less than 85 % • The energy information provided on the product is shown in accordance with the applicable regulations of each respective country, (Depending upon the country).
-
Page 17: Open Source Software Notice Information
Open Source Software Regulatory Notice Information WARNING! To obtain the source code under GPL, LGPL, MPL, and other open source Never place a television set in an unstable location. A television set may licenses, that is contained in this product, please visit http://opensource. fall, causing serious personal injury or death. Many injuries, particularly lge.com. to children, can be avoided by taking simple precautions such as: In addition to the source code, all referred license terms, warranty • Using cabinets or stands recommended by the manufacturer of the disclaimers and copyright notices are available for download. television set. LG Electronics will also provide open source code to you on CD-ROM for • Only using furniture that can safely support the television set. a charge covering the cost of performing such distribution (such as the • Ensuring the television set is not overhanging the edge of the cost of media, shipping, and handling) upon email request to openso supporting furniture. urce@lge.com. • Not placing the television set on tall furniture (for example, This offer is valid for a period of three years after our last shipment of cupboards or bookcases) without anchoring both the furniture and this product. This offer is valid to anyone in receipt of this information. the television set to a suitable support. • Not placing the television set on cloth or other materials that may be located between the television set and supporting furniture. Licenses • Educating children about the dangers of climbing on furniture to reach the television set or its controls. - Page 20 The model and serial number of the product are located on the back and on one side of the product. Record them below in case you ever need service. Model Serial No.
- Page 21 MANUAL DEL USUARIO Seguridad y Consultas TELEVISOR LED* * Los televisores con LED de LG tienen pantallas LCD con luces de fondo LED. Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas. 43UN7100PDA...
-
Page 22: Instrucciones De Seguridad Importantes
Instrucciones de Seguridad Importantes • Lea estas instrucciones. • Conserve estas instrucciones. • Preste atención a las advertencias. • Siga todas las instrucciones. • No use el aparato cerca del agua. • Limpie únicamente con un paño seco. • No tape ni bloquee las aberturas de ventilación. Realice la instalación siguiendo las instrucciones del fabricante. • No instale el producto cerca de fuentes de calor como radiadores, rejillas de calefacción central, estufas u otro tipo de aparatos que emitan calor (incluidos los amplificadores). • No anule el propósito de seguridad del enchufe polarizado o del enchufe a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe a tierra tiene dos clavijas y un tercer terminal de puesta a tierra. La clavija ancha o el terminal de puesta a tierra se proveen para proteger al usuario. Si el enchufe del equipo no entra en la toma, consulte a un electricista para cambiar el tomacorriente. • Asegúrese de que el cable de alimentación esté protegido para evitar que lo pisen o aplasten, especialmente en los enchufes, los tomacorrientes o el punto de salida desde el aparato. • Use únicamente los accesorios recomendados por el fabricante. • Use el producto únicamente en mesas portátiles, pies, trípodes, soportes o mesas indicados por el fabricante o provistos con el aparato. Al emplear una mesa portátil, tenga cuidado al moverla con el aparato encima, para evitar daños por caídas. • Desenchufe el aparato durante tormentas eléctricas o si no planea usarlo durante un periodo prolongado. • Consulte todas las cuestiones de servicio de mantenimiento al personal de servicio calificado. El servicio es necesario cuando el aparato sufre algún tipo de daño, por ejemplo, cuando un cable de suministro eléctrico o un conector está dañado, se derrama líquido o se cae un objeto dentro del aparato, el aparato se expone a la lluvia o a la humedad, no funciona en forma normal o sufre una caída. - Page 23 ¡Advertencia! Instrucciones • Ventilación - Instale el televisor en un lugar con ventilación adecuada. No de seguridad lo coloque en un lugar cerrado como, por ejemplo, un estante para libros. - No instale el producto en alfombras o cojines. - No bloquee o cubra el producto con paño u otros materiales mientras esté conectado. PRECAUCIÓN • Procure no tocar las aberturas de ventilación. Si se utiliza el RIESGO DE CHOQUE producto por un tiempo prolongado, las aberturas de ventilación ELÉCTRICO pueden calentarse. NO ABRIR • Proteja el cable de alimentación de daños físicos o mecánicos, es PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, decir, que no se tuerza, doble, deforme, que no quede atrapado al NO QUITE LA CUBIERTA (O LA PARTE POSTERIOR). EL USUARIO cerrar una puerta y que no lo pisen. Preste especial atención a los NO PUEDE CAMBIAR NI REPARAR LOS COMPONENTES INTERNOS. enchufes, tomacorrientes de la pared y al punto de salida del cable CONSULTE ÚNICAMENTE AL PERSONAL DE SERVICIO CALIFICADO. en el aparato. • No mueva el televisor mientras el cable de alimentación esté El símbolo tiene como fin alertar al usuario sobre la presencia ...
- Page 24 - Si hay tormentas eléctricas o cuando no se utiliza por un largo dentro de él y no golpee la pantalla con nada. período de tiempo. • No ejerza demasiada presión sobre el panel con la mano o un Incluso si el televisor se apaga con el control remoto o el botón, la objeto filoso, como un clavo, un lápiz o una lapicera, ni raye la fuente de alimentación de ca permanece conectada a la unidad al superficie. Puede causar daños en la pantalla. • Limpieza menos que se desenchufe. - Cuando lo limpie, desenchufe el cable de alimentación y limpie • No utilice equipo de alto voltaje cerca del televisor (por ejemplo, un eliminador de insectos eléctrico). Esto puede causar que el con cuidado con un paño suave y seco. No rocíe el televisor producto funcione mal. con agua u otros líquidos directamente. No limpie el televisor • No intente modificar este producto de ninguna manera sin con productos químicos como limpiador de cristales, cualquier autorización previa por escrito de LG Electronics. Puede provocar tipo de ambientador, insecticida, lubricantes, cera (automóvil, un incendio o una descarga eléctrica por accidente. Póngase en industrial), abrasivo, diluyente, benceno, alcohol, etc., que contacto con el centro de atención al cliente local para obtener pueden dañar el producto y / o su panel. Podría causar daños al servicio técnico o reparaciones. La modificación sin autorización producto o una descarga eléctrica. podría anular la autoridad del usuario para operar este producto. • Utilice solo accesorios/acoplamientos aprobados por LG Electronics. No seguir estas indicaciones podría provocar un incendio, una descarga eléctrica, fallas o daños en el producto. • Nunca desarme el adaptador de ca o el cable de alimentación. Esto podría provocar un incendio o descargas eléctricas.
-
Page 25: Complementos Opcionales
Preparación Complementos opcionales • Cuando se enciende la TV por primera vez después de ser Los complementos opcionales se pueden cambiar o modificar para enviada desde la fábrica, la inicialización de la TV puede tardar mejorar la calidad, sin necesidad de aviso previo. Para adquirir estos aproximadamente un minuto. elementos, comuníquese con su distribuidor. Estos dispositivos solo • La imagen puede ser diferente a la de su televisor. funcionarán en ciertos modelos. • El OSD (On Screen Display, Despliegue En la Pantalla) de su TV Es posible que el nombre o el diseño del modelo hayan cambiado, puede ser un poco diferente que este manual. debido a las circunstancias o políticas del fabricante. • Los menús y las opciones disponibles pueden variar según la fuente de entrada que utilice. Control Remoto Mágico • Es posible que se agreguen nuevas funciones a este televisor en el futuro. (Según el modelo) • El dispositivo debe estar cerca de un tomacorriente. Algunos MR20GA dispositivos no cuentan con un botón de apagado/encendido, para apagar el dispositivo desconecte el cable de alimentación. Verifique que su modelo de televisor admita Bluetooth en las • Los artículos suministrados con el producto adquirido pueden especificaciones de módulo inalámbrico para asegurarse de que puede variar según el modelo. utilizarse con el Remoto Mágico. • Es posible que cambien las especificaciones del producto o el contenido del manual sin previo aviso, debido a las actualizaciones ... - Page 26 Levantamiento y traslado de Soporte de pared su TV (Según el modelo) Asegúrese de usar tornillos y soportes de pared que cumplan con el estándar VESA. En la tabla siguiente se detallan las dimensiones de los conjuntos de montaje de pared. Si desea levantar o trasladar el televisor, lea las instrucciones a continuación para no rayar o dañar el aparato, y para transportarlo de forma segura, independientemente del tamaño o tipo de aparato. • Se recomienda trasladar el televisor en la caja o el material de empaque en el que lo recibió al comprarlo. • Antes de mover o levantar el televisor, desconecte el cable de alimentación y el resto de los cables. • Cuando sostenga la televisión, la pantalla debe estar orientada 49/55UN71* 43UN71* lejos de usted para evitar algún daño. 55UN72* 50UN72* Modelo 49/55UN73* 43/50UN73* 55UN80* 50UN80* VESA (A x B) (mm) 200 x 200 300 x 300 Tornillo estándar Cantidad de tornillos 4...
-
Page 27: Montar Sobre Una Mesa
Montar sobre una mesa Sujeción del televisor a la pared 1 Levante el televisor y déjelo en posición vertical sobre la mesa. • Deje un espacio mínimo de 10 cm entre el televisor y la pared para asegurar una ventilación adecuada. 10 cm (Según el modelo) 1 Inserte y ajuste los tornillos de ojo del televisor en su parte posterior. • En caso de que haya tornillos insertados, primero retírelos. 2 Utilice los tornillos para colocar los soportes correspondientes en la pared. Haga coincidir la ubicación del soporte de pared y los (Según el modelo) cáncamos de la parte posterior de la televisión. 3 Conecte los tornillos de ojo y los soportes con un cordón fuerte y 2 Conecte el cable de alimentación al tomacorriente de la pared. ajústelos con firmeza. Asegúrese de mantener el cordón en posición horizontal a la superficie plana. • No aplique sustancias extrañas (aceites, lubricantes, etc.) a las piezas de los tornillos para el montaje del producto. (Se podría dañar el producto.) • Utilice una plataforma o un armario que sea lo suficientemente • Si instala la televisión en un soporte, debe tomar medidas fuerte y grande para sostener el televisor de manera segura. -
Page 28: Montaje En La Pared
Montaje en la pared • Al instalar el soporte de pared, se recomienda tapar los orificios del soporte con cinta para evitar que ingresen insectos y polvo (Según el modelo). Se puede usar un soporte de pared opcional con el televisor LG. Consulte al distribuidor local para adquirir un soporte de pared que cumpla con el estándar VESA que usa su modelo de TV. Cuidadosamente coloque el soporte de pared en la parte posterior del TV. Instale el soporte de pared en una pared sólida, perpendicular al piso. Si va a instalar el TV sobre otros materiales de construcción, póngase en contacto con personal técnico calificado para instalar el soporte de pared. El soporte de pared incluirá instrucciones detalladas. Recomendamos que use un Orificio del soporte soporte de pared de marca LG. El soporte de pared LG hace que sea fácil ajustar o conectar los cables. Cuando no utilice el soporte de montaje de pared LG, por favor, utilice un soporte de montaje de pared en el que el dispositivo esté debidamente sujeto a la pared con el espacio suficiente para permitir la conectividad con dispositivos externos. Si utiliza un soporte no ajustable, instale el soporte en la pared. Primero, conecte los cables a la TV, luego instale la TV en el soporte. 10 cm (Según el modelo) • Antes de montar el televisor en la pared, retire la base, realizando la instalación de ésta en orden inverso. • Para obtener más información sobre los tornillos y el soporte de montaje en pared, consulte la sección de compras por separado. • Si desea montar el producto en una pared, instale la interfaz de soporte estándar VESA (piezas opcionales) en la parte posterior del producto. Cuando instale el producto para usar la interfaz de montaje en pared (piezas opcionales), fíjelo con cuidado para que no se caiga. • Cuando monte la televisión en la pared, no la instale ... -
Page 29: Otras Conexiones
Conexiones Otras conexiones Conecte su TV a dispositivos externos. Para tener una mejor calidad de imagen y audio, conecte el dispositivo externo y el televisor con el cable Se pueden conectar dispositivos externos al TV. Para más información HDMI tal como se muestra. acerca de la conexión de dispositivos externos, diríjase al manual que HDMI viene con cada dispositivo. • Cuando conecte el cable HDMI, el producto y los dispositivos Antena/cable externos deben estar apagados y desenchufados. • Formato de audio HDMI admitido : Para ver televisión, conecte una antena, un cable o una caja de cable. (Según el modelo) Las ilustraciones pueden diferir de los elementos reales y el cable RF True HD (48 kHz), es opcional. Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz), • Asegúrese de no doblar el alambre de cobre del cable de RF. PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz) (Solo modelos UHD) Alambre de cobre • [Imagen] [Configuraciones adicionales] [HDMI ULTRA HD Deep Color] (Para 82/86UN80*) • Primero conecte todos los dispositivos entre sí y luego conecte el - Encendido: Compatible con 4K a 50/60 Hz (4:4:4, 4:2:2, 4:2:0), cable de alimentación al tomacorriente, para que el televisor no ... -
Page 30: Uso Del Botón
Uso del botón Dispositivos externos Los dispositivos externos compatibles son: Reproductores de Blu-ray, receptores de HD, reproductores de DVD, VCR, sistemas de audio, Puede operar la televisión con el botón. dispositivos de almacenamiento USB, PC, dispositivos de juegos y otros dispositivos externos. • Si graba un programa de televisión en una grabadora de Blu-ray/ DVD o VCR, asegúrese de conectar el cable de entrada de señal al TV a través de la grabadora de DVD o VCR. Para obtener más información acerca de la grabación, consulte el manual proporcionado con el dispositivo conectado. • Las conexiones de dispositivos externos que se muestran pueden ser levemente diferentes de las ilustraciones en el manual. • Conecte los dispositivos externos al televisor independientemente del orden del puerto del aparato. • Si conecta un dispositivo de juego al televisor, utilice el cable provisto con un dispositivo de juego. • Consulte el manual del equipo externo para ver las instrucciones de funcionamiento. Funciones básicas • En el modo PC, es posible que haya ruido asociado con la resolución, los patrones verticales, el contraste o el brillo. Si se Encendido (Presionar) producen ruidos, cambie la resolución de la salida de la PC, cambie Apagado (Mantener presionado) la frecuencia de actualización o ajuste el brillo y el contraste en el Control de menú (Presionar menú [Imagen] hasta que la imagen mejore. Selección de menú (Mantener presionado • ... -
Page 31: Uso Del Control Remoto
Uso del control remoto ** Para utilizar el botón, mantenga presionado durante más de un segundo. (Según el modelo) (ENCENDIDO) Enciende o apaga el televisor. Las descripciones en este manual se basan en los botones en el control Regresa al último canal de televisión. remoto. Lea atentamente este manual y siga las instrucciones de uso. (BÚSQUEDA) Eche un vistazo al contenido recomendado. (algunos servicios recomendados pueden no estar disponibles en Para instalar las baterías, abra la tapa de las baterías, coloque otras algunos países). (AAA 1,5 Vcc) y haga coincidir los extremos y con la etiqueta que se encuentra dentro del compartimiento. A continuación, cierre la tapa. Muestra el modo de búsqueda. Activa o desactiva los subtítulos. Activa su subtítulo preferido Para retirar las baterías, realice la acción de instalación a la inversa. Este en el modo digital. control remoto utiliza luz infrarroja. Al usarlo, es necesario apuntarlo en dirección al sensor remoto del TV. (Configuraciones rápidas) Permite acceder a Configuraciones Rápidas. (ENTRADA) Accesar a las fuentes de entrada. Asegúrese de que el control remoto apunte hacia el sensor ... - Page 32 Uso del Control Remoto ** Para utilizar el botón, mantenga presionado durante más de un segundo. Mágico (ENCENDIDO) Enciende o apaga el televisor. (ENCENDIDO DEL DECODIFICADOR) Para encender o apagar su (Según el modelo) decodificador, agréguelo al control remoto universal de la televisión. Las descripciones en este manual se basan en los botones en el control Botones Numerales Permiten introducir números. remoto. Lea atentamente este manual y siga las instrucciones de uso. Permite acceder a [Ayuda rápida]. Cuando se muestra el mensaje "[Batería del Control Remoto Mágico (GUIÓN) Inserta un entre los números, por ejemplo, 2-1 y 2-2. está baja. Por favor cambie la batería.]", reemplace la batería. Permite acceder a la lista de canales guardados. (MÁS ACCIONES) Muestra más funciones del control remoto. Para instalar las baterías, abra la tapa de las baterías, coloque otras (AA 1,5 Vcc) y haga coincidir los extremos y con la etiqueta Permite editar ACCESO RÁPIDO.
-
Page 33: Solución De Problemas
Solución de problemas Registro del Control Remoto Mágico Cómo registrar el Control Remoto Mágico No se puede controlar el televisor con el control remoto. Para utilizar el Control Remoto Mágico, primero emparéjelo con su TV. • Compruebe si puso cualquier cosa sobre el receptor, como por 1 C oloque las baterías en el Control Remoto Mágico y encienda la TV. ejemplo cinta adhesiva. 2 Apunte el Control Remoto Mágico hacia la TV y presione el botón • Compruebe que no haya ningún obstáculo entre el producto y el Rueda (OK) en el control remoto. control remoto. * S i no puede registrar el Control Remoto Mágico, inténtelo • Sustituya las baterías por unas nuevas. nuevamente después de apagar y volver a encender la TV. No se muestra ninguna imagen ni se emite sonido. Cómo cancelar el registro del Control Remoto • ... - Page 34 Reproducción de ruidos • Crujidos Es posible que se produzcan crujidos cuando esté mirando televisión o al apagar el televisor; se trata de un ruido generado por la contracción térmica del plástico debido a la temperatura y la humedad. Este ruido es común en productos donde se requiere la deformación térmica. • Zumbidos en el circuito eléctrico o el panel Se trata de un ruido de bajo nivel, generado por un circuito de conmutación de alta velocidad, que suministra una gran cantidad de corriente para que un producto pueda funcionar. Varía según cada producto. Este ruido no afecta el rendimiento ni la fiabilidad del producto. • Cuando limpie el producto, sea cuidadoso de no permitir que ningún líquido u objeto extraño ingrese en la separación que existe entre el lado superior, izquierdo o derecho del panel, y el panel guía. (Según el modelo). • Asegúrese de estrujar el exceso de agua o limpiador del paño. • No rocíe agua o limpiador directamente en la pantalla de la televisión. • Asegúrese de rociar suficiente agua o limpiador en un paño seco para limpiar la pantalla.
-
Page 35: Especificaciones
NTSC-M/PAL-N/PAL-M VHF 2-13 VHF 2-13 Cobertura de UHF 14-69 UHF 14-69 programas (Banda) DTV 2-69 DTV 2-69 CATV 1-135 CATV 1-125 Impedancia de la 75 Ω antena externa (Para 82/86UN80*) Módulo inalámbrico LG (LGSBWAC92) Especificación Inalámbrico LAN (IEEE 802.11a/b/g/n/ac) Rango de frecuencias Potencia de salida (máxima) 2 400 a 2 483,5 MHz 18 dBm 5 150 a 5 725 MHz 18 dBm 5 725 a 5 850 MHz 18 dBm Bluetooth Rango de frecuencias Potencia de salida (máxima) 2 400 a 2 483,5 MHz 8 dBm Debido a que las bandas de canales pueden variar según el país, el usuario no puede cambiar o ajustar la frecuencia operativa. Este producto está ... - Page 36 (Excepto para 82/86UN80*) Módulo inalámbrico LG (LGSBWAC02) Especificación Inalámbrico LAN (IEEE 802.11a/b/g/n/ac) Rango de frecuencias Potencia de salida (máxima) 2 400 a 2 483,5 MHz 18,5 dBm 5 150 a 5 725 MHz 17 dBm 5 725 a 5 850 MHz 18,5 dBm Bluetooth Rango de frecuencias Potencia de salida (máxima) 2 400 a 2 483,5 MHz 8,5 dBm Debido a que las bandas de canales pueden variar según el país, el usuario no puede cambiar o ajustar la frecuencia operativa. Este producto está configurado para la tabla de frecuencias regional. Para que el usuario tenga en cuenta, este dispositivo solo se debe instalar y utilizar a una distancia mínima de 20 cm entre el dispositivo y el cuerpo. FCC ID: BEJLGSBWAC02 IC: 2703H-LGSBWAC02 Condición de ambiente Temperatura de funcionamiento 0 °C a 40 °C Humedad de funcionamiento Menos de 80 % Temperatura de almacenamiento -20 °C a 60 °C...
-
Page 37: Software De Código Abierto
Software de código abierto Regulación Para obtener el código fuente bajo GPL, LGPL, MPL y otras licencias de ¡ADVERTENCIA! código abierto que contiene este producto, visite http://opensource. lge.com. Nunca coloque una televisión en un lugar inestable. Se puede caer y Además del código fuente, se pueden descargar los términos de la provocar lesiones graves o la muerte. Puede evitar muchas lesiones, licencia, las anulaciones de la garantía y los avisos de derechos de autor. especialmente en niños, con tan solo tomar simples precauciones, como: LG Electronics también le proporcionará el código abierto en un CD-ROM por un costo que cubra los gastos de dicha distribución (como el costo • Usar los gabinetes o soportes recomendados por el fabricante de del medio, del envío y de la manipulación) una vez realizado el pedido la televisión. por correo electrónico a la dirección opensource@lge.com. • Apoyar la televisión solamente sobre muebles que soporten su peso. Esta oferta es válida solo durante un período de tres años después de • Asegurarse de que la televisión no quede colgando al borde del que se envíe el último cargamento de este producto. Esta oferta es mueble. válida para todo aquel que reciba esta información. • No colocar la televisión sobre un mueble alto (por ejemplo, despensas o estantes) sin anclar tanto el televisor como el mueble a un soporte adecuado. Licencias • No colocar telas u otros materiales debajo de la televisión cuando se apoya sobre el mueble. • Enseñar a los niños los peligros de escalar el mueble para alcanzar ... -
Page 38: Certificado De Garantía
C.A.B.A. y Gran Bs. As. 0800-888-5454 Interior del país 0810-555-5454 Carlos M. Della Paolera 265 Piso 26 – Torre Boston (C1001ADA) Ciudad Autónoma de Buenos Aires, Argentina LG ELECTRONICS ARGENTINA S.A. (DE AHORA EN ADELANTE DENOMINADO “LG ”) OTORGA ESTA GARANTÍA CONFORME LOS TÉRMINOS Y CONDICIONES QUE SE ESTABLECEN A CONTINUACION. REQUISITOS DE GARANTÍA Si durante el período de garantía que se detalla en este certificado de garantía y en condiciones normales de uso el Producto presenta un desperfecto o falla en su funcionamiento derivado de un defecto de fabricación, LG garantiza la reparación del Producto sin cargo a través de los Servicios Técnicos autorizados por LG a tal efecto y, en caso de que la reparación no fuera posible, su reemplazo por otro Producto de las mismas características.Para ello ... - Page 39 QUÉ CUBRE ESTA GARANTÍA LG garantiza la reparación sin cargo del Producto que, dentro del período de garantía, presente desperfectos o fallas en su funcionamiento derivados exclusivamente de defectos o fallas de fabricación. El reemplazo de todo o parte del producto procederá sólo en caso de que el Servicio Técnico autorizado determine que el producto o cierta parte de él resultan irreparables. COMO SOLICITAR LA ASISTENCIA DEL SERVICIO TÉCNICO En caso de que el Producto presente una falla o desperfecto en su funcionamiento, deberá comunicarse con el Servicio de Atención al Cliente de LG (0800-888-5454 desde CABA y GBA y 0810-555-5454 desde el interior del país), quien le informará los datos del Servicio Técnico autorizado más cercano a su domicilio y/o le asignara un numero de servicio segun corresponda. Cuando el Servicio Técnico concurra a inspeccionar el Producto, el comprador deberá exhibir la factura de compra original y este certificado de garantía y detallar el motivo de la solicitud de asistencia del Servicio Técnico. QUÉ NO CUBRE ESTA GARANTÍA No están cubiertos por la garantía los desperfectos o fallas en el funcionamiento del Producto derivados de: a) Uso del Producto impropio o distinto al uso doméstico. b) Exceso o caída de tensión eléctrica. c) Intervención del Producto por personal no autorizado por LG. d) Instalación del Producto sin respetar las especificaciones técnicas informadas en el MANUAL DE INSTALACIÓN e) Roturas, golpes, ralladuras, caídas o accidentes de cualquier índole. f) Mojaduras, inundaciones, incendios, terremotos, tormentas eléctricas, catástrofes naturales. g) Transporte del Producto por terceros ajenos a LG o a los Servicios Técnicos autorizados. h) Conexión del Producto a redes eléctricas o a otros dispositivos electrónicos no aptos a tal efecto. i) Conexión de otros artefactos eléctricos al Producto. INFORMACIÓN DEL COMPRADOR NOMBRE DEL COMPRADOR DOMICILIO TELEFONO CORREO ELECTRONICO...
- Page 40 Los números de modelo y de serie del producto se encuentran ubicados en su parte posterior. Regístrelos en el siguiente espacio por si alguna vez necesita recurrir al servicio técnico. Modelo N.º de serie...
-
Page 41: External Control Device Setup
OWNER’S MANUAL EXTERNAL CONTROL DEVICE SETUP Please read this manual carefully before operating the set and retain it for future reference. www.lg.com P/NO : MFL71445401 (1901-REV00) -
Page 42: Key Codes
KEY CODES KEY CODES • This feature is not available for all models. Code Code Function Note Function Note (Hexa) (Hexa) CH +, PR + R/C Button List R/C Button CH -, PR - R/C Button Exit R/C Button Volume + R/C Button PIP(AD) R/C Button... - Page 43 (TV) (PC) • LGTV supports PL2303 chip-based (Vendor ID : 0x0557, Product ID : 0x2008) USB to serial(RS-232C) RS-232C IN converter which is not made nor provided by LG. (CONTROL & SERVICE) (PC) (TV) • It can be purchased from computer stores that carry accessories for IT support professionals.
-
Page 44: Customer Computer
EXTERNAL CONTROL DEVICE SETUP (TV) (PC) (TV) (PC) Phone jack Type RS-232C IN • You need to purchase the phone-jack to RS-232 cable required for the connection between the PC and (CONTROL & SERVICE) (PC) (TV) the TV, which is specified in the manual. RS-232C IN (CONTROL &... -
Page 45: Communication Parameters
EXTERNAL CONTROL DEVICE SETUP Communication Parameters • Baud rate : 9600 bps (UART) • Stop bit : 1 bit • Data length : 8 bits • Communication code : ASCII code • Parity : None • Use a crossed (reverse) cable. Command reference list (Depending on model) DATA... -
Page 46: Transmission / Receiving Protocol
EXTERNAL CONTROL DEVICE SETUP Transmission / Receiving Protocol Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] [Command 1] : First command to control the TV. (j, k, m or x) [Command 2] : Second command to control the TV. [Set ID] : You can adjust the [Set ID] to choose desired monitor ID number in option menu. Adjustment range in TV is 1 to 99. - Page 47 EXTERNAL CONTROL DEVICE SETUP * Commands may work differently depending on model and signal. 01. Power (Command: k a) Ack [d][ ][Set ID][ ][OK/NG][Data][x] ► To control Power *On or Off of the set. * In case of video mute on only, TV will display On Transmission[k][a][ ][Set ID][ ][Data][Cr] Screen Display(OSD).
- Page 48 EXTERNAL CONTROL DEVICE SETUP 08. Color/Colour (Command: k i) 13. Treble (Command: k r) ► To adjust the screen Color(Colour). ► To adjust treble. You can also adjust colour in the PICTURE menu. You can also adjust in the AUDIO menu. Transmission [k][i][ ][Set ID][ ][Data][Cr] Transmission [k][r][ ][Set ID][ ][Data][Cr] Data Min : 00 to Max : 64...
- Page 49 EXTERNAL CONTROL DEVICE SETUP 18. Equalizer (Command : j v) * Analog Antenna/Cable ► Adjust EQ of the set. [Data 00][Data 01] Channel Data Transmission [j][v][ ][Set ID][ ][Data][Cr] Data 00 : High byte channel data Data 01 : Low byte channel data - 00 00 ~ 00 C7 (Decimal : 0 ~ 199) Data 02 : Input Source (Analog) - 00 : Antenna TV (ATV)
- Page 50 EXTERNAL CONTROL DEVICE SETUP * Analog Antenna/Cable 2. Tune to the digital antenna (ATSC) channel 30-3. Set ID = All = 00 Data 00 : Physical Channel Number Data 00 = Don’t know Physical = 00 - Antenna (ATV) : 02~45 (Decimal: 2 ~ 69) Data 01 &...
- Page 51 11 11 EXTERNAL CONTROL DEVICE SETUP 24. Input select (Command: x b) 2. Tune to the BS (ISDB-BS) channel 30. Set ID = All = 00 (Main Picture Input) Data 00 = Don’t know Physical = 00 ► To select input source for main picture. Data 01 &...
- Page 52 EXTERNAL CONTROL DEVICE SETUP * [Data 02], [Data 03] functions depend on model 3) When [Data 00] is 06, 07 and signal. 00 : Off 01 : On * If [Data 00] is 00 (3D On), [Data 03] has no meaning.
-
Page 54: Configuración De Dispositivos De Control Externos
MANUAL DEL USUARIO CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Lea atentamente este manual antes de poner en funcionamiento el equipo y consérvelo para futuras consultas. www.lg.com P/NO : MFL71445404 (1903-REV00) - Page 55 CÓDIGOS DE TECLA CÓDIGOS DE TECLA • Esta función no está disponible en todos los modelos. Código Código Función Nota Función Nota (Hexa) (Hexa) CH +, PR + Botón RC Lista Botón RC CH -, PR - Botón RC Salir Botón RC Volumen + Botón RC...
- Page 56 • LGTV es compatible con el chip PL2303 (ID del proveedor: 0x0557, ID del producto: 0x2008) Convertidor RS-232C IN (CONTROL & SERVICE) de USB a serial (RS-232C) que LG no realiza ni proporciona. (PC) (TV) • Puede adquirirse en tiendas de computadoras que venden accesorios para profesionales de soporte de...
- Page 57 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS (TV) (PC) (TV) (PC) Tipo de adaptador telefónico RS-232C IN RS-232C IN • Para realizar la conexión entre la PC y la TV, que se especifica en el manual, debe comprar el cable de (CONTROL &...
-
Page 58: Parámetros De Comunicación
CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Parámetros de comunicación • Velocidad en baudios : 9600 bps (UART) • Bit de parada: 1 bit • Longitud de datos: 8 bits • Código de comunicación: código ASCII • Paridad: Ninguna • Use un cable cruzado (reversa). Lista de referencia de comandos (según el modelo) Datos... - Page 59 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Protocolo de Transmisión/Recepción Transmisión [Comando1][Comando2][ ][ID del televisor][ ][Dato][Cr] [Comando 1] : Primer comando para controlar la TV. (j, k, m o x) [Comando 2] : Segundo comando para controlar la TV. [ID del televisor] : Puede ajustar [ID del televisor] para elegir el número de ID del monitor que desea en el menú...
- Page 60 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS * Según el modelo y la señal, los comandos podrán funcionar de un modo diferente. 01. Potencia (Comando: k a) 03. Screen Mute (Silencio de pantalla) (Comando: k d) ► Para controlar el encendido o apagado del dispositivo.
- Page 61 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS 07. Brillo (Comando: k h) 12. Remote control lock mode (Modo de bloqueo del control remoto) (Comando: k m) ► Para ajustar el brillo de la pantalla. También puede ajustar el brillo en el menú ►...
- Page 62 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS 16. Color Temperature (Temperatura de color) Datos (Comando: x u) 00: apagado 01: mínimo ► Para ajustar la temperatura de color. También 02: medio puede ajustar Color Temperature (Temperatura 03: máximo de color) en el menú IMAGEN. 04: Automático (para TV LCD/TV LED)/ Transmisión [x][u][ ][ID del televisor][ ][Dato] Intelligent sensor (Sensor inteligente) (para...
- Page 63 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS - 0b : Cable DTV Plus – usar número de canal ID del televisor = Todo = 00 físico Datos 00 & 01 = Datos de canal es 1000 = 03 E8 - 2b : Cable DTV Plus – no usar número de Datos 02 = Satélite de TV digital = 40 Resultado = ma 00 03 E8 40 canal físico...
- Page 64 11 11 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS - 09: CS2 (satélite de comunicación 2) • Para TV plasma ► Para controlar la luz del panel * Ejemplos de comandos de sintonización: 1 Sintonizar el canal Antena digital (ISDB-T) 17-1. Transmisión [m][g][ ][ID del televisor][ ][Dato] ID del televisor = Todo = 00 [Cr]...
- Page 65 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS * Si [Dato 00] es 01 (3D apagado) o 02 (3D a * Si la condición de la conversión no se cumple, el 2D), [Dato 01], [Dato 02] y [Dato 03] no son comando se trata como NG. relevantes.
