Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
AVERTISSEMENT
!
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
GUIDE DE
PROFONDEUR
DOUILLE
BOULON DE
BLOCAGE
POIGNÉE
AUXILIAIRE
POIGNÉE (PRISE)
Numéro de modèle
Capacité maxi. :
mèches à pointe au carbure
mèches pour trous de passage
mèches à carottage
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
2:28 PM Page 14
Marteau rotatif

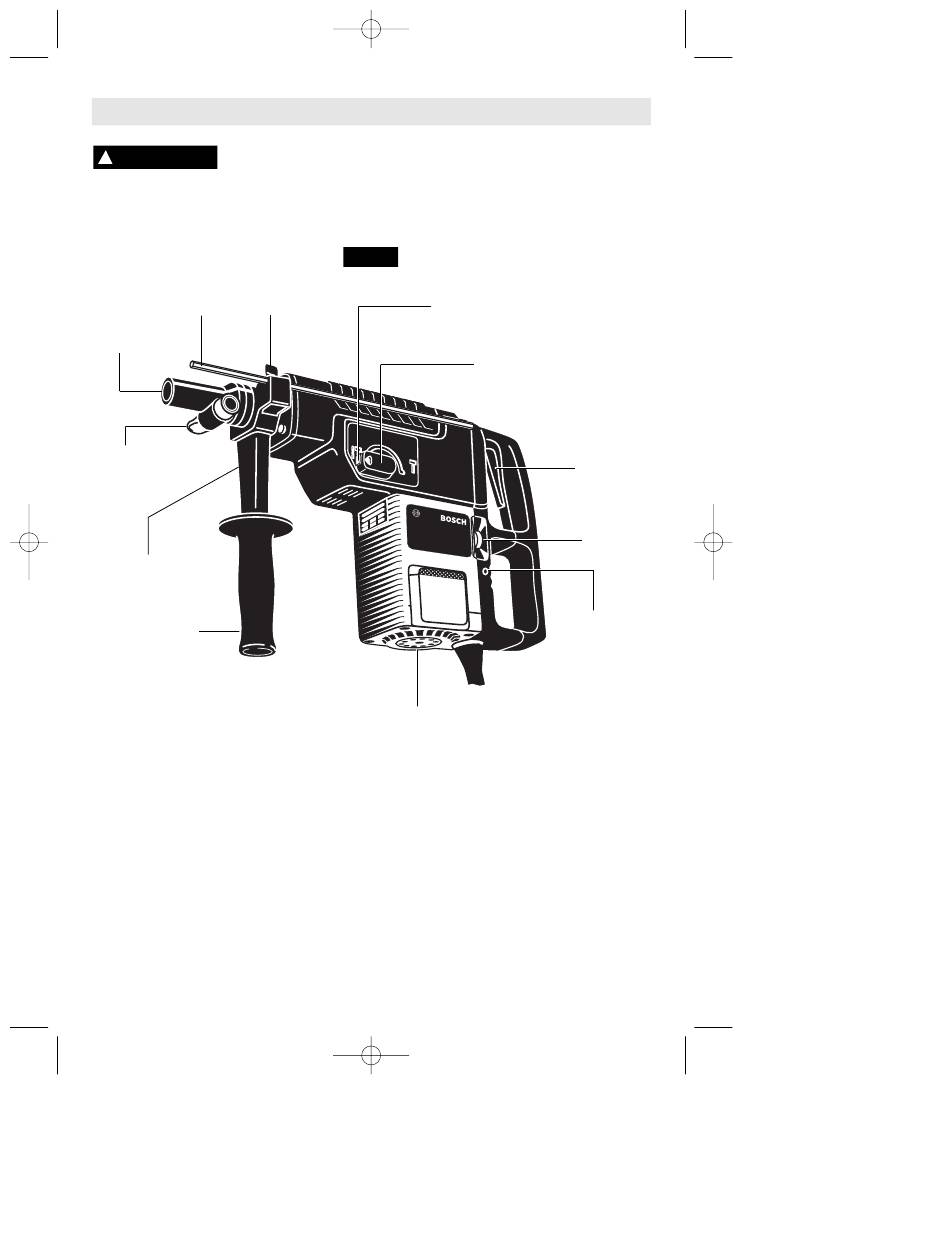

FIG. 1
BOUTON À
OREILLES
(Modèles 11219EVS et 11233EVS seulement)
(Modèles 11219EVS et 11233EVS seulement)
PRISES D'AIR
11219EVS 11233EVS
40 mm 40 mm
64 mm 64 mm
100 mm 100 mm
-14-
BOUTON DE DÉCLENCHEMENT
LEVIER SÉLECTEUR
INTERRUPTEUR
À GÂCHETTE
VARIATEUR
DE VITESSE
INDICATEUR
D'ENTRETIEN
11220EVS 11232EVS
40 mm 40 mm
64 mm 64 mm
100 mm 100 mm
