MaxLux МХ0029 Quick Start Manual

1x4 hdmi tv wall splitter

Download this manual

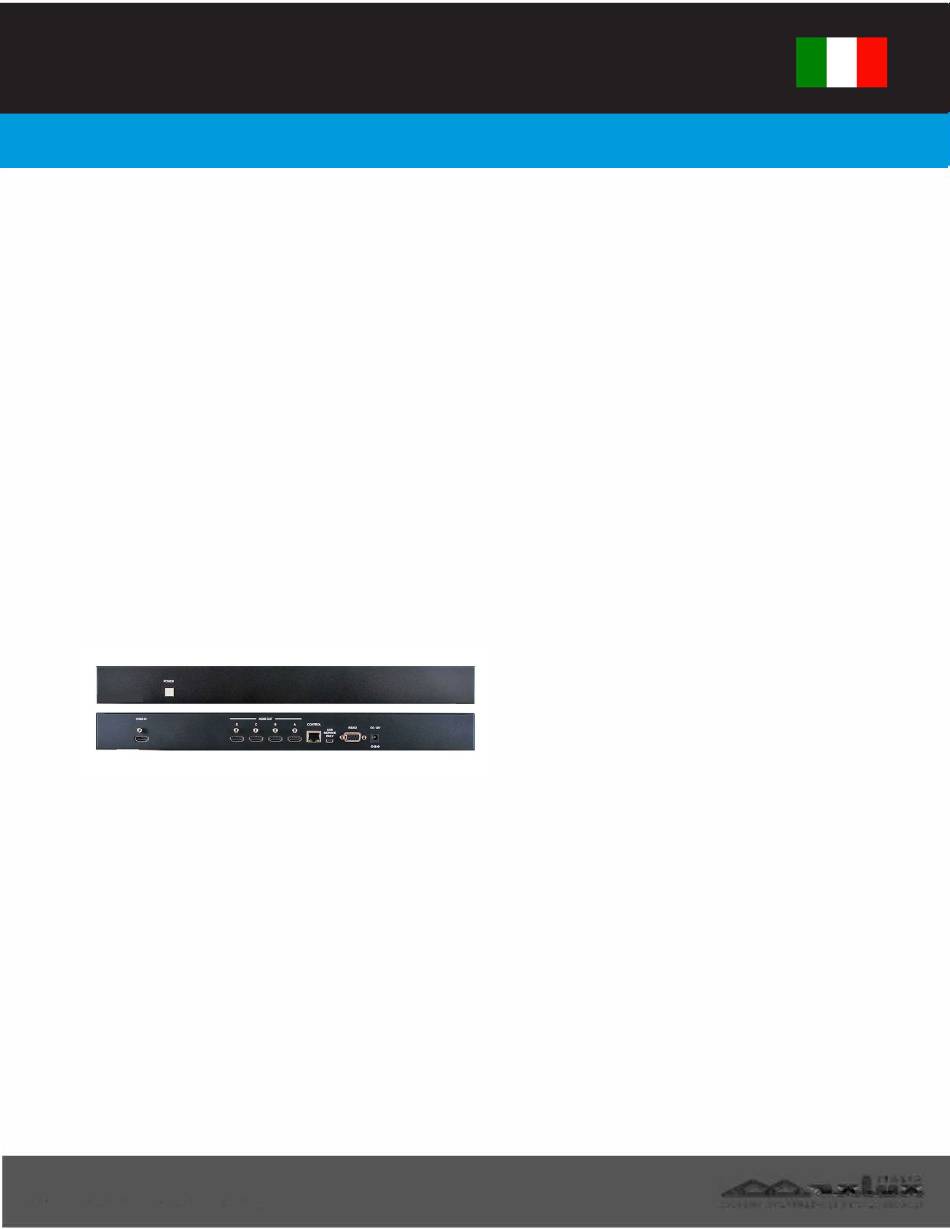

MX0029

1x4 HDMI TV Wall Splitter

INTRODUCTION

MX0029 è uno Splitter 1x4 che consente ad una sorgente HDMI di essere visualizzata come singola immagine su 4

displays. Potendo essere connesso in cascata, la stessa immagine può essere visualizzata su 6 displays anziche 4 e

con il vantaggio aggiuntivo della Correzione Bezel per un allineamento ottimale dell'immagine.

FEATURES

• HDMI, HDCP1.4 and DVI compliant

• Output source signal to 4 displays (2 by 2 Video wall) as a full image

with adjustable Bezel Correction

• Cascade/Bypass the HDMI signal up to as many as require

• One button push to control all connected TV Wall devices

• Supports RS232 and Telnet controls

• Input resolutions support VGA~WUXGA and 480i~1080p

• Output resolutions support 720p~1080p

• Supports different input resolution and output resolution selectable

from TV Wall application. The factory default value for the output

resolution is 720p@60Hz/ 2CH LPCM

• Audio supports LPCM 2CH, 5.1CH, 7.1CH/AC3/DTS/Dolby Digital

Plus/Dolby TruHD & DTS-HD

maxluxitalia.com |+390200615928

ITALIA

�-

�""!l;L.X.

U.X.

SISTEMI MULTIMEDIALI PROFESSIONALI

Need help?

Do you have a question about the МХ0029 and is the answer not in the manual?

Page 1 MX0029 1x4 HDMI TV Wall Splitter INTRODUCTION MX0029 è uno Splitter 1x4 che consente ad una sorgente HDMI di essere visualizzata come singola immagine su 4 displays. Potendo essere connesso in cascata, la stessa immagine può essere visualizzata su 6 displays anziche 4 e con il vantaggio aggiuntivo della Correzione Bezel per un allineamento ottimale dell'immagine.
Page 2 MX0029 OPERATION CONTROLS AND FUNCTIONS Front Panel POWER Power ▪ ON/OFF: Press this button to power ON the device or set it to standby mode. ▪ Factory default: Under Power On status, press this button for 3 sec. to reset the system back to factory default setting. Rear Panel HDMI IN HDMI OUT...
Page 3 MX0029 Display HDMI IN HDMI OUT D C B A Control HDMI IN HDMI OUT Router H G F E Control Display HDMI IN HDMI OUT D C B A Control HDMI IN HDMI OUT Router H G F E Control HDMI IN HDMI OUT...
Page 4 SPECIFICATIONS Video Bandwidth 225MHz/6.75Gbps Input ports 1x HDMI (Female type) 1xUSB (Service only) Output ports 4 x HDMI (Female type) HDMI Cable Distance 15M/8-bit 1080p Sampling Rate 192kHz ESD Protection Human body model: ± 8kV (air-gap discharge) ± 4kV (contact discharge) Power Supply 12V/3A DC (US/EU standards, CE/FCC/ UL certified)
