aliMenTaziOne
Controllare che l'alimentazione sia 24 Vcc (100 mA)

insTallaziOne Meccanica

I sensori sono forniti con cavo di 1 m e dado di fissaggio, sono fornibili cavi più lunghi, da stabilire
all'ordine. Per il montaggio sulla parte terminale filettata tramite squadrette fisse o regolabili come
quelle fornibili dalla casa o di proprio disegno.
nOTa bene: Il sensore deve essere messo a terra solo su un punto: o sul cavo schermato o dal
contenitore del sensore. Per evitare ritorni a terra, assicurarsi che il sensore sia collegato a terra
solo in uno di questi punti.

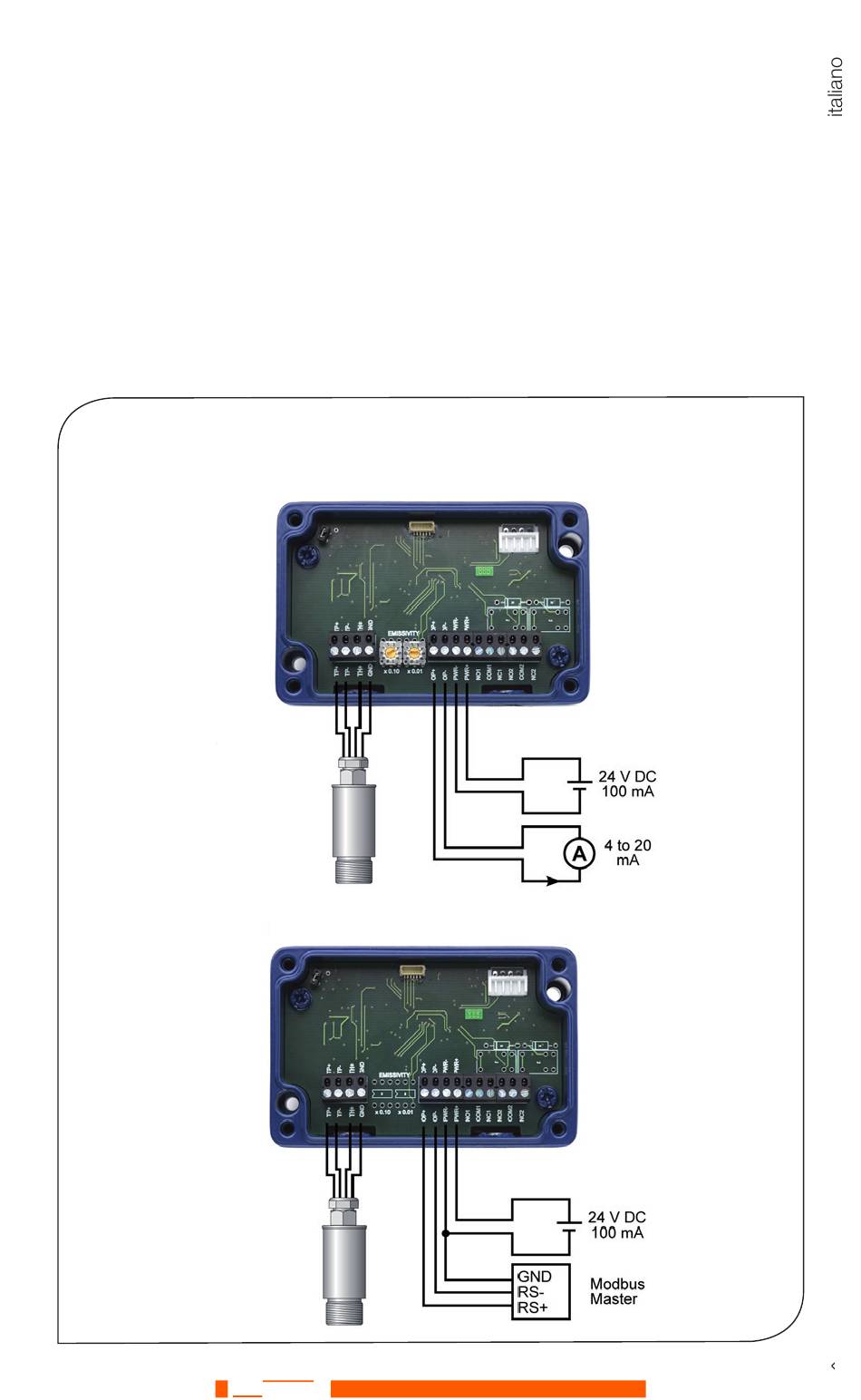

inStallaZione elettrica

Cavo della sonda codici dei colori
(per tutti i modelli):
TP+ Blu con linea bianca
TP- Bianco con linea blu
GND Bianco (terra)
Modelli CB e CRT:
TH+ Blu
Modelli BB e BRT:
SEN TRONIC
056 222 38 18
AG
PWR+
PWR-
OP-
OP+
PWR+
PWR-
PWR-
OP-
OP+
