TP-40 / 50

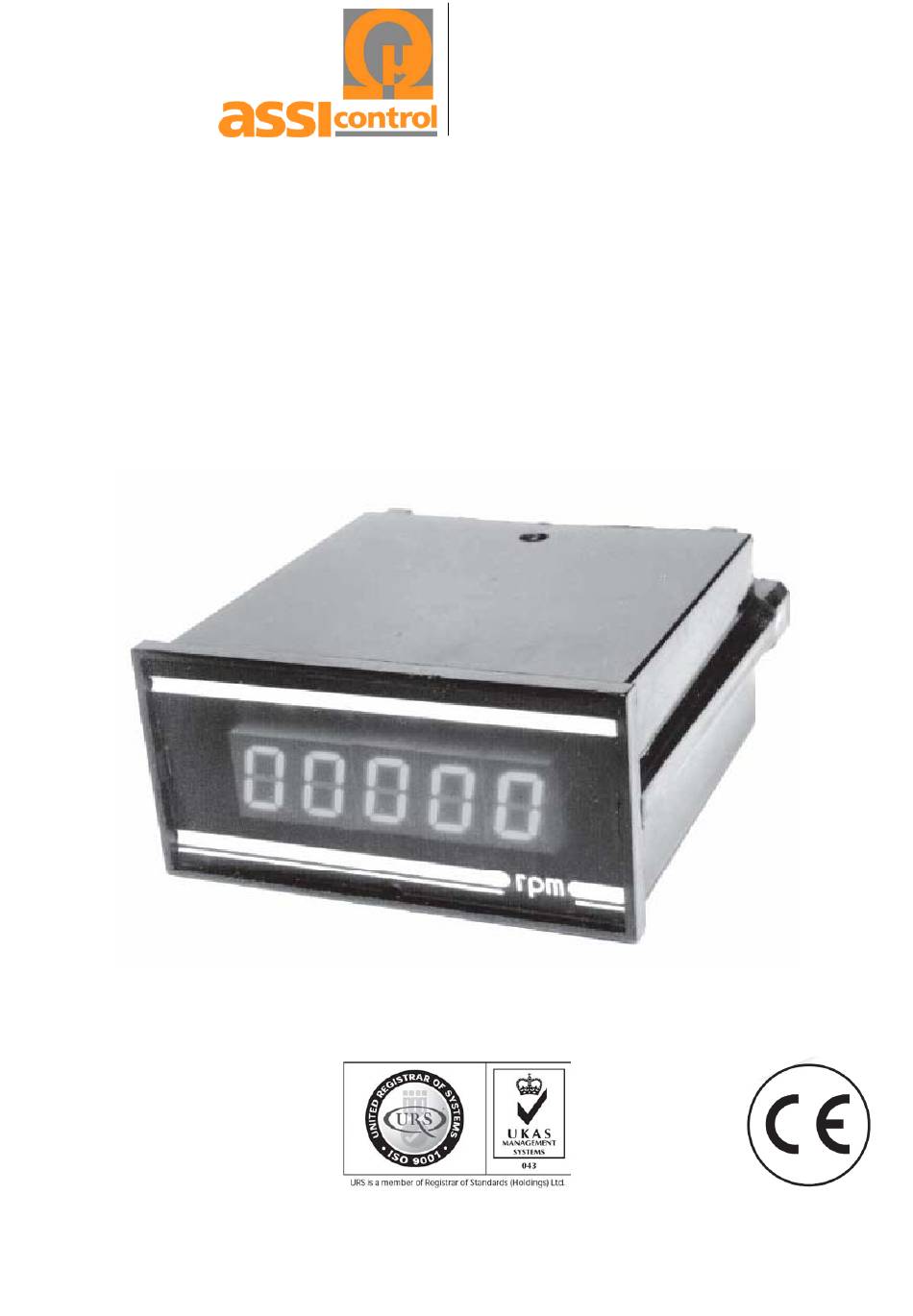

Tachimetri da pannello / Panel tachometer
Manuale d'uso / Instruction manual
TAC-275-ITIN-06/97
For English Version go to page 9
Advertisement
Table of Contents
Related Manuals for Assi Control TP-40
Summary of Contents for Assi Control TP-40
- Page 1 S E R V I Z I p e r i l s i s t e m a q u a l i t à TP-40 / 50 Tachimetri da pannello / Panel tachometer Manuale d’uso / Instruction manual...
-
Page 2: Norme Di Sicurezza
CONFORMITA CE I prodotti 8410.040/8410.041/8410.042 e 8410.050/8410.051/8410.052 sono conformi alle direttive 89/336/EEC e 73/23/EEC, sono in uso le norme armonizzate EN 61010-1, EN 50081-1 e EN 50082-1. NORME DI SICUREZZA ATTENZIONE :lo strumento è alimentato a 220V sul connettore posteriore. Interrompere sempre l'alimentazione quando si effettuano operazioni di con - nessione e di manutenzione nell'area adiacente al connettore. - Page 3 1 ..CARATTERISTICHE TECNICHE Display: ......4 o 5 cifre a LED altezza 13mm Tempo di misura: .
- Page 4 SONDE E ACCESSORI 8209.002 ........SENSORE OTTICO Sensore a raggi infrarossi modulati.
- Page 5 8010.010 ......... . . PICK-UP Sensore magnetico a riluttanza variabile, che in unione con una ruota den - tata modulo 2 in ferro (come ad esempio la ruota 8010.011) fornisce in uscita un segnale proporzionale alla velocità.
- Page 6 2 ... INSTALLAZIONE FISSAGGIO SUL PANNELLO Dima di foratura del pannello DISPLAY 8410 PANEL TACHOMETER / JUNE 97...
- Page 7 CONNETTORE POSTERIORE INGRESSO ALIMENTAZIONE 0Vac INGRESSO ALIMENTAZIONE 110Vac INGRESSO ALIMENTAZIONE 220Vac INGRESSO ALIMENTAZIONE +12Vdc GND (massa alimentazione DC) GND (massa uscita analogica) GND (massa segnale ingresso) SIGNAL (ingresso segnale) USCITA +5V ALIMENTAZIONE SENSORI USCITA ANALOGICA (+3Vdc f.s.) INGRESSO comando HOLD AUX (non utilizzato) COMANDO DI MEMORIZZAZIONE “HOLD”...
- Page 8 8410 PANEL TACHOMETER / JUNE 97...
- Page 9 8410 PANEL TACHOMETER Reference manual 8410 PANEL TACHOMETER / JUNE 97...
-
Page 10: Safety Instructions
EC CONFORMITY Units 8410.040/8410.041/8410.042 and 8410.050/8410.051/8410.05 con- form to EC directives 89/336/EEC and 73/23/EEC, the following harmonized standards are in use: EN 61010-1, EN 50081-1 and EN 50082-1. SAFETY INSTRUCTIONS ATTENTION : this instrument is powered at 220V on the rear connector. During the connector cabling or during maintenance in the nearby of the in - strument connector always disconnect mains power supply . - Page 11 1 ..TECHNICAL FEATURES Display: ..... 4 or 5 digits, 13mm height LED display Measuring period: .
-
Page 12: Sensors And Accessories
SENSORS AND ACCESSORIES 8209.002 ....... . OPTICAL DETECTOR Modulated infrared ray system optical detector.. A strip of reflecting paper on the rotating part is needed to get the r.p.m. - Page 13 8010.010 ......... . . PICK-UP Variable reluctance magnetic pick-up to be fitted with an iron toothed wheel (such as 8010.011), 8010.010 outputs a signal proportional to the speed.
-
Page 14: Panel Mounting
2 ....SET UP PANEL MOUNTING Panel mounting layout DISPLAY 8410 PANEL TACHOMETER / JUNE 97... - Page 15 INPUT-OUTPUT CONNECTOR MAINS INPUT 0Vac MAINS INPUT 110Vac 220Vac MAINS INPUT 110Vac DC INPUT +12Vdc GND (DC input ground) GND (analog output ground) GND (input signal ground) SIGNAL (signal input) POWER OUTPUT+5Vdc TO SENSORS ANALOG OUTPUT (+3Vdc f.s.) HOLD INPUT AUX (no connection) “HOLD”...
