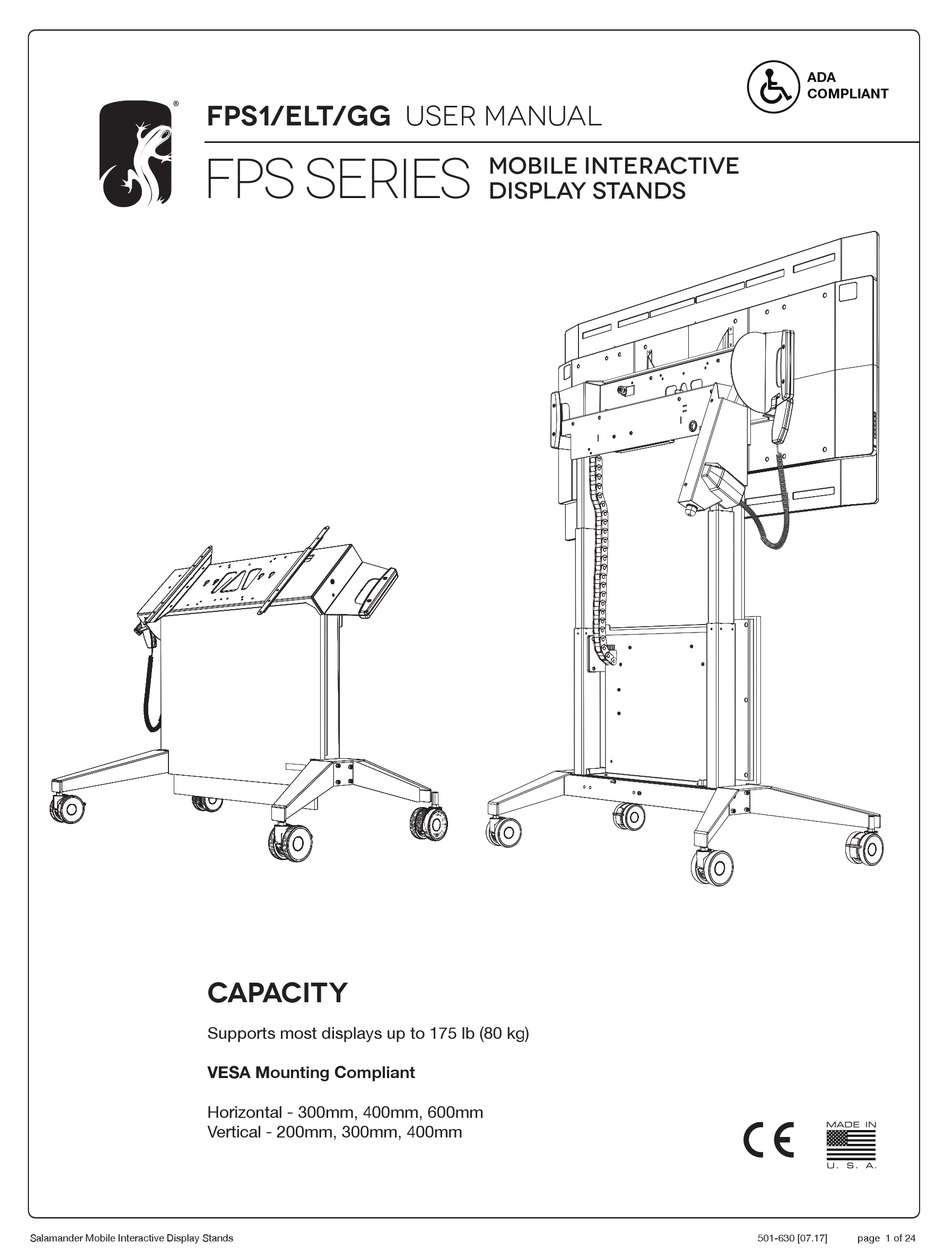

- Page 1 FPS SERIES mobile interactive display stands CAPACITY Supports most displays up to 175 lb (80 kg) VESA Mounting Compliant Horizontal - 300mm, 400mm, 600mm Vertical - 200mm, 300mm, 400mm Salamander Mobile Interactive Display Stands 501-630 [07.17] page 1 of 24...
- Page 2 5/16-18 x 3/4” Button Head Screw - for Leg Attachment 400-010 Cable ties 400-125 Velcro cinch strap 400-060 3/16” Hex wrench - long arm 400-080 5/32” Hex wrench 400-070 1/8” Hex wrench 305-060/GT Display Interface Brackets PHILLIPS Salamander Mobile Interactive Display Stands 501-630 [07.17] page 2 of 24...
-
Page 3: Important Safety Instructions
• If the device makes unusual noise or smells, switch off the mains voltage immediately. Return the device to a service center for examination and repair. Electrical Specifications: Input: 90V - 240V ~, 48 Hz - 63HZ Operation: 10% Max 2min./18min. Salamander Mobile Interactive Display Stands 501-630 [07.17] page 3 of 24... - Page 4 • There are no user-serviceable components within this device. Removal of the cover from this device may present a shock hazard, and void the warranty. Accessories and Spare Parts Please contact your nearest Salamander Designs dealer or www.salamanderdesigns.com/commercial Salamander Mobile Interactive Display Stands 501-630 [07.17]...
- Page 5 ASSEMBLY UNBOX & INSTALL LEGS Fold box sides down flat Prop base of unit up on cardboard supports Salamander Mobile Interactive Display Stands 501-630 [07.17] page 5 of 24...
- Page 6 Please note that the leg has a long side and short side - the long side with caster brake faces the front of the unit. D x 8 After legs have been securely fastened to stand, use two-people lift stand to upright position. Salamander Mobile Interactive Display Stands 501-630 [07.17] page 6 of 24...
- Page 7 (A or B) or screws specified by the display manufacturer. Hand tighten first to confirm thread and depth match. Note: Affix display brackets “Ears-Out” as shown Ears out Salamander Mobile Interactive Display Stands 501-630 [07.17] page 7 of 24...
- Page 8 1. Position alignment screw into the “key hole” slot as shown and continue to hold display 2. Immediately use (2) “C” screws to affix the mounting brackets 3. Tighten the screws installed in steps above Salamander Mobile Interactive Display Stands 501-630 [07.17] page 8 of 24...
-
Page 9: Connect Power
• Using the wired remote, push the rotate button to flatten out the display into table position • Use (2) “C” screws to affix the mounting brackets completely to the cart-side mechanism as shown. Tighten all screws firmly. Lower Rear of Display Lower Rear Salamander Mobile Interactive Display Stands 501-630 [07.17] page 9 of 24... -
Page 10: Operation: Remote Control
LIMITED WARRANTY FOR COMMERCIAL VIDEO DISPLAY STANDS AND MOUNTS Salamander is proud to stand behind our products with industry-leading warranties. Should you ever encounter any problem with your Salamander product, let us know. We are here to make it right. 1.800.535.5659 - 860.761.9500 Full warranty including limitations and warranty claim information may be found at www.salamanderdesigns.com/commercial/warranty... - Page 11 5/16-18 x 3/4” Button Head Screw - for Leg Attachment 400-010 Cable ties 400-125 Velcro cinch strap 400-060 3/16” Hex wrench - long arm 400-080 5/32” Hex wrench 400-070 1/8” Hex wrench 305-060/GT Display Interface Brackets PHILLIPS Salamander Mobile Interactive Display Stands 501-630 [07.17] page 11 of 24...
-
Page 12: Instrucciones Importantes De Seguridad
• Si el dispositivo emite algún ruido u olor inusual, apague el voltaje principal inmediatamente. Regrese el dispositivo a un centro de servicios para su evaluación y reparación. Especificaciones eléctricas: Entrada: 90V - 240V ~, 48 Hz - 63HZ Operación: 10% Max 2min./18min. Salamander Mobile Interactive Display Stands 501-630 [07.17] page 12 of 24... - Page 13 • Accesorios y partes de repuesto Por favor contacte a su proveedor de Salamander Designs más cercano o ingrese a www.salamanderdesigns.com/commercial Salamander Mobile Interactive Display Stands 501-630 [07.17]...
-
Page 14: Consignes Importantes De Sécurité
Retournez l’appareil à un service technique pour un examen et une réparation. Caractéristiques Électriques : Apport: 90V - 240V ~, 48 Hz - 63HZ Opération: 10% Max 2min./18min. Salamander Mobile Interactive Display Stands 501-630 [07.17] page 14 of 24... - Page 15 • Aucune pièce interne ne peut être réparée par l’utilisateur. Retirer le couvercle de l’appareil peut présenter un risque d’électrocution et annuler la garantie. Accessoires et Pièces de Rechange Veuillez communiquer avec votre revendeur Salamander Designs le plus proche ou au www.salamanderdesigns.com/commercial Salamander Mobile Interactive Display Stands 501-630 [07.17]...
-
Page 16: Wichtige Sicherheitshinweise
Stromzufuhr. Bringen Sie das Gerät zur Überprüfung und Reparatur in ein Servicezentrum. Elektrische Spezifikationen: Eingang: 90V - 240V ~, 48 Hz - 63HZ Betrieb: 10% Max 2min./18min. Salamander Mobile Interactive Display Stands 501-630 [07.17] page 16 of 24... - Page 17 Salamander Mobile Interactive Display Stands 501-630 [07.17] page 17 of 24...
- Page 18 Rabattez les côtés de la boîte à plat. Posez la base de l’appareil sur les supports en carton Auspacken & Montage Der Beine Schachtelseiten flach nach unten falten. Stellen Sie den Boden des Geräts auf Kartonstützen Salamander Mobile Interactive Display Stands 501-630 [07.17] page 18 of 24...
- Page 19 Seite und eine kurze Seite hat - die Längsseite mit der Feststellbremse muss zur Vorderseite des Gerätes zeigen. Nachdem die Beine sicher am Ständer befestigt wurden, bringen Sie den Ständer zu zweit in eine aufrechte Position. Salamander Mobile Interactive Display Stands 501-630 [07.17] page 19 of 24...
-
Page 20: Instalación De Pantalla
Ziehen Sie diese zunächst mit der Hand fest, um die Gewinde- und Tiefenabstimmung zu überprüfen. Hinweis: Befestigen Sie die Display-Halterung wie angezeigt mit den Endungen auf der Außenseite an. Salamander Mobile Interactive Display Stands 501-630 [07.17] page 20 of 24... - Page 21 Sie weiterhin das Display. 2. Verwenden Sie sofort (4) “C” Schrauben, um die Montagehalterungen zu befestigen. 3. Ziehen Sie die in den oberen Schritten montierten Schrauben an Salamander Mobile Interactive Display Stands 501-630 [07.17] page 21 of 24...
- Page 22 • Verwenden Sie (2) “C” Schrauben, um die Montagehalterungen vollständig – wie gezeigt - an den Wagenseitenmechanismus zu befestigen. Ziehen Sie alle Schrauben fest an. Lower Rear of Display Lower Rear Salamander Mobile Interactive Display Stands 501-630 [07.17] page 22 of 24...
- Page 23 • Die Nach-Rechts-Taste bewegt das Display in eine horizontale Position. • Die Nach-Links-Taste bewegt das Display in eine vertikale Position. Hinweis: Aus Sicherheitsgründen wird sich das Produkt bei Annäherung zur horizontalen Position verlangsamen Salamander Mobile Interactive Display Stands 501-630 [07.17] page 23 of 24...
-
Page 24: Solución De Problemas
• Puede encontrar más información sobre solución de problemas en la página cuatro de este manual. GARANTÍA LIMITADA PARA STANDS Y SOPORTES DE VIDEO COMERCIALES Salamander se enorgullece de soportar nuestros productos con garantías líderes en la industria. Si alguna vez encuentra algún problema con un producto Salamander, déjenoslo saber. Estamos aquí para corregirlo.
