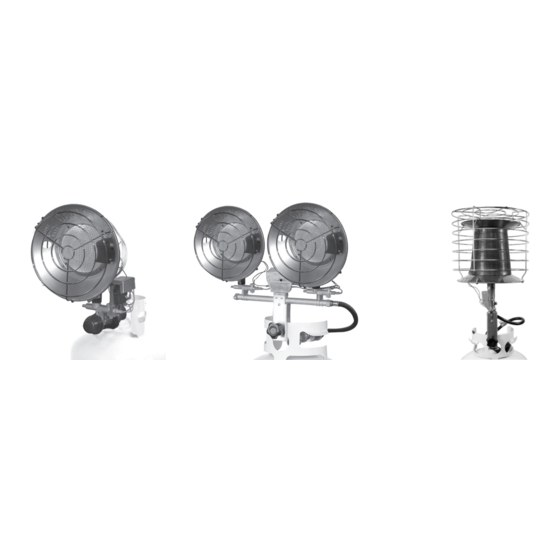

Propane tank top heater
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

CONSUMER: READ AND RETAIN THESE INSTRUCTIONS FOR FUTURE USE
Locating Your Serial Number:
Your serial number can be found in the bottom left hand corner of the heater's instruction hang-tag.
It will begin with the letters "PGTT" followed by 8 digits. For Example: PGTT12345678. Have your
Serial Number ready before calling customer service at 800-641-6996.
FOR OUTDOOR USE. INDOOR USE PERMITTED ONLY FOR:
The temporary heating of adequately ventilated buildings or
structures under construction, alteration or repair.
DANGER
GENERAL HAZARD WARNING:
FAILURE TO COMPLY WITH THE PRECAUTIONS AND INSTRUCTIONS PROVIDED WITH THIS HEATER,
CAN RESULT IN DEATH, SERIOUS BODILY INJURY AND PROPERTY LOSS OR DAMAGE FROM HAZARDS
OF FIRE, EXPLOSION, BURN. ASPHYXIATION, CARBON MONOXIDE POISONING AND / OR ELECTRIC
SHOCK.
ONLY PERSONS WHO CAN READ, UNDERSTAND, AND FOLLOW THE INSTRUCTIONS IN THIS
MANUAL SHOULD USE, SERVICE OR MAINTAIN THIS HEATER. IF YOU NEED ASSISTANCE OR HEATER
INFORMATION SUCH AS AN INSTRUCTIONS MANUAL, LABEL, ETC. CONTACT THE MANUFACTURER.
FIRE, BURN, INHALATION, AND EXPLOSION HAZARD. KEEP SOLID COMBUSTIBLES,
WARNING
SUCH AS BUILDING MATERIALS, PAPER OR CARDBOARD, A SAFE DISTANCE AWAY
FROM THE HEATER AS RECOMMENDED BY THESE INSTRUCTIONS. NEVER USE THE HEATER IN
SPACES WHICH DO OR MAY CONTAIN VOLATILE OR AIRBORNE COMBUSTIBLES, OR PRODUCTS
SUCH AS GASOLINE, SOLVENTS, PAINT THINNERS, DUST PARTICLES OR UNKNOWN CHEMICALS.
MODEL NUMBERS
REM-16-TTC-B / REM-32-TTC-B / REM-360A-TTC-B
Fax: 320-251-2922 • Web: www.remingtonheater.com • Email: info@pinnacleclimate.com
PROPANE TANK TOP
HEATER
User's Manual &
Operating Instructions
Sauk Rapids, MN 56379 USA • Toll Free (800) 641-6996
© 2019 Pinnacle Climate Technologies, Inc.
Factory ID: 522
RBTC-402
