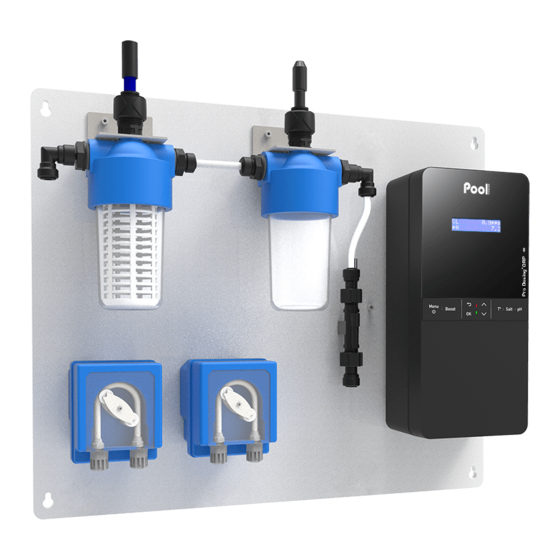

Chlorine dosing by orp control + ph regulator
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Notice d'utilisation
Instructions for use
PAPI004235-M - Version 21.04
PRO DOSING ORP
Doseur de chlore par contrôle ORP + Régulateur pH
Chlorine dosing by ORP control + pH regulator

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PRO DOSING ORP and is the answer not in the manual?

Questions and answers

Related Manuals for Pool Technologie PRO DOSING ORP

Summary of Contents for Pool Technologie PRO DOSING ORP

  • Page 1 Notice d’utilisation Instructions for use PRO DOSING ORP Doseur de chlore par contrôle ORP + Régulateur pH Chlorine dosing by ORP control + pH regulator PAPI004235-M - Version 21.04...

  • Page 2: Table Of Contents

    SOMMAIRE FRANCAIS 1. SCHEMA D’INSTALLATION ............................3 2. PRECISIONS SUR LE CONTROLE ORP ..........................4 3. COFFRET ELECTRONIQUE ............................. 5 3.1. Première mise en service ............................. 5 3.2. Voyants ................................. 5 3.3. Ecran ..................................6 3.3.1. Généralités .............................. 6 3.3.2. Affichage par défaut ..........................6 3.4.

  • Page 3: Schema D'installation

    1. SCHEMA D’INSTALLATION • Les visuels ci-dessous sont non contractuels. • Utiliser impérativement du chlore liquide antitartre. Tout dommage sur l’équipement dû à une cristallisation de tartre ne peut être soumis à la garantie. • Les bidons de chlore et de correcteur pH doivent être suffisamment éloignés : - l’un de l’autre.

  • Page 4: Precisions Sur Le Controle Orp

    2. PRECISIONS SUR LE CONTROLE ORP Le besoin en chlore peut varier selon diverses conditions : - Piscine couverte (par bâche, couverture, ou volet) → Besoin faible en chlore (car absence d’UV). - Surfréquentation temporaire de la piscine → Besoin très élevé en chlore, mais temporaire. - Piscine intérieure ou sous abri →...

  • Page 5: Coffret Electronique

    3. COFFRET ELECTRONIQUE 3.1. Première mise en service AVANT LA PREMIERE MISE EN SERVICE, lire attentivement le manuel fourni avec la sonde ampérométrique. Ce manuel contient des instructions primordiales pour réussir la mise en service et assurer un fonctionnement optimal de l'équipement. Suivre et respecter impérativement et rigoureusement l’intégralité de ce manuel. A la première mise sous tension du coffret électronique, effectuer la programmation ci-dessous.

  • Page 6: Ecran

    3.3. Ecran 3.3.1. Généralités Affichage Significations possibles • Information en lecture seule • Information validée Figé • Alerte déclenchée • Opération automatique en cours • Information en attente de validation Clignotant • Alarme déclenchée 3.3.2. Affichage par défaut Aperçus possibles Signification Mesure ORP XXX mV...

  • Page 7: Navigation Dans Les Menus

    3.5. Navigation dans les menus MENU Menu Menu Menu Menu Menu Menu Dosage Régulation pH Paramètres Historique Communication Informations Dosage Régulation pH Paramètres Historique Communication Version Logiciel Injection Manu Injection Manu Date XX/XX/XX Etalonnage pH Bluetooth MASTER: XX.XX.XX Dosage Régulation pH Paramètres Historique Communication...

  • Page 8: Dosage Chlore

    3.6. Dosage chlore 3.6.1. Injection manuelle Réglages Réglage Menu Fonctions Instructions possibles par défaut • Pour lancer une injection : Valider réglage sélectionné. (La pompe • Amorçage de la pompe et tourne, et un décompte remplissage des tuyaux semi- temporel s’affiche rigides correspondants De 1 à...

  • Page 9: Réglage De La Consigne Orp

    Etalonnage ORP → a) Rincer la sonde à l’eau courante, puis l’égoutter sans l’essuyer. Réussi b) Installer la sonde dans le porte-sonde. → Effectuer une nouvelle fois la navigation avec les instructions ci-dessus, plusieurs fois si Etalonnage ORP nécessaire. Si l’étalonnage échoue toujours, remplacer la sonde puis effectuer de Echoué...

  • Page 10: Régulation Ph

    3.7. Régulation pH 3.7.1. Injection manuelle Réglages Réglage Menu Fonctions Instructions possibles par défaut • Pour lancer une injection : • Amorçage de la pompe et Valider réglage sélectionné. pompe remplissage tuyaux tourne, et un décompte semi-rigides temporel s’affiche en temps correspondants De 1 à...

  • Page 11: Réglage De La Consigne Ph

    5) Effectuer la navigation avec les instructions ci-dessous : Régulation pH Etalonnage Etalonnage pH → Insérer la sonde dans la solution pH 7, puis patienter quelques minutes. Solution Etalonnage pH → Ne pas toucher la sonde. En cours (Patienter quelques instants) Etalonnage pH →...

  • Page 12: Réglage Du Temps De Cycle De La Régulation Ph

    3.7.8. Réglage du temps de cycle de la régulation pH → Le temps de cycle permet de paramétrer le cycle d’injection de la pompe, et donc de prendre en considération le temps de réaction du bassin entre l’injection et la mesure. →...

  • Page 13: Réinitialisation Des Paramètres

    Menu Capteur Paramètre Réglages possibles Réglage par défaut • OFF Mode • ON Bidon CL • NO Type • NC Paramètres Capteurs • OFF Mode • ON Bidon pH • NO Type • NC ON : capteur activé. OFF : capteur désactivé. Bidon XX : capteur de bidon vide.

  • Page 14: Historique De Données

    3.9. Historique de données Menu Sous-menu Contenu Historique Date du dernier étalonnage de la sonde pH Etalonnage pH Historique Date du dernier étalonnage de la sonde ORP Etalonnage ORP Filtration Durée de fonctionnement de la pompe de filtration le jour précédent Temps J-1 Durée moyenne quotidienne de fonctionnement de la pompe de filtration la Filtration...

  • Page 15: Informations Complémentaires

    3.11. Informations complémentaires Menu Signification Version Logiciel Programme de la carte de commande MASTER: XX.XX.XX ID Code: Code de configuration XXXXXXXX S/N: Numéro de série XXXX-XXXXXX-XXX Adresse MAC: Adresse MAC pour connexion Bluetooth XXXXXXXXXXXX Température Int: Température interne XX°C 3.12. Sécurités 3.12.1.
  • Page 16 ARRET POSSIBILITE DE MESSAGE AUTOMATIQUE DESACTIVATION AFFICHE / IMMEDIAT CAUSE POSSIBLE VERIFICATIONS ET REMEDES VIA LE MENU DEFAUT « Dosage Régulation Paramètres - DETECTE » du chlore du pH Alarmes • Vérifier que le bidon de chlore n’est pas vide. •...
  • Page 17 ARRET POSSIBILITE DE MESSAGE AUTOMATIQUE DESACTIVATION AFFICHE / IMMEDIAT CAUSE POSSIBLE VERIFICATIONS ET REMEDES VIA LE MENU DEFAUT « Dosage Régulation Paramètres - DETECTE » du chlore du pH Alarmes Etalonnage de la sonde Effectuer un étalonnage de Info Etalonnage pH pH incorrect la sonde pH.

  • Page 18: Garantie

    4. GARANTIE Avant tout contact avec votre revendeur, merci de bien vouloir vous munir : - de votre facture d’achat. - du n° de série du coffret électronique. - de la date d'installation de l'équipement. - des paramètres de votre piscine (salinité, pH, taux de chlore, température d'eau, taux de stabilisant, volume de la piscine, temps de filtration journalier, etc.).
  • Page 19 TABLE OF CONTENTS ENGLISH 1. INSTALLATION DIAGRAM ............................. 3 2. DETAILS ABOUT THE ORP CHECK ..........................4 3. ELECTRONICS UNIT ............................... 5 3.1. First commissioning .............................. 5 3.2. LEDs ..................................5 3.3. Screen ................................... 6 3.3.1. Overview ..............................6 3.3.2. Default display ............................6 3.4.

  • Page 20: Installation Diagram

    1. INSTALLATION DIAGRAM • The images below are non-binding. • It is essential to use anti-scale liquid chlorine. Any damage to the equipment due to limescale crystallisation is not covered by the warranty. • Chlorine and pH corrector container must be kept well away from: - each other.

  • Page 21: Details About The Orp Check

    2. DETAILS ABOUT THE ORP CHECK The amount of chlorine required can vary depending on several conditions: - Covered pool (by sheeting, cover or panels) → Low chlorine requirement (because there is no UV). - Sudden rise in the number of people using the pool →...

  • Page 22: Electronics Unit

    3. ELECTRONICS UNIT 3.1. First commissioning BEFORE FIRST START-UP, carefully read the manual provided with the amperometric probe. This manual contains instructions that are essential for successful start-up and optimal operation of the equipment. It is imperative that you follow and strictly comply with all of this manual. The first time you power up the electronics unit, carry out the programming below.

  • Page 23: Screen

    3.3. Screen 3.3.1. Overview Display Possible meanings • Read-only information • Confirmed information Steady • Alert activated • Automatic operation in progress • Information awaiting confirmation Flashing • Alarm activated 3.3.2. Default display Possible previews Meaning ORP measurement XXX mV X.XX pH measurement Chlorine injection in progress...

  • Page 24: Menu Navigation

    3.5. Menu navigation MENU Menu Menu Menu Menu Menu Menu Dosing pH regulation Settings History Communication Information Dosing pH regulation Settings History Communication Software Version Manual injection Manual injection Date XX/XX/XX pH calibration Bluetooth MASTER: XX.XX.XX Dosing pH regulation Settings History Communication ID Code:...

  • Page 25: Chlorine Dosing

    3.6. Chlorine dosing 3.6.1. Manual injection Possible Setting Menu Functions Instructions settings by default • To start injecting: Confirm selected setting. (The pump is • Primes the pump and fills the running, and the timer semi-rigid pipes From 1 to 59, in countdown is displayed in Dosing •...

  • Page 26: Setting The Orp Setpoint

    ORP calibration → a) Rinse the probe under running water, then leave it to drip-dry without wiping it. Successful b) Install the probe into the probe holder. → Perform the navigation again with the above instructions, several times if necessary. If ORP calibration Failed calibration still fails, replace the probe then perform another calibration.

  • Page 27: Ph Regulation

    3.7. pH regulation 3.7.1. Manual injection Possible Setting Menu Functions Instructions settings by default • To start injecting: Confirm selected setting. (The pump • Primes the pump and fills running, and the timer the semi-rigid pipes From 1 to 59, in countdown is displayed in pH regulation •...

  • Page 28: Setting The Ph Setpoint

    5) Navigate through the menus following the below instructions: pH regulation Calibration pH calibration → Insert the probe into the pH 7 calibration solution, then wait a few minutes. Solution pH calibration → Do not touch the probe. In progress (Wait a few seconds) pH calibration →...

  • Page 29: Setting The Ph Regulation Cycle Time

    3.7.8. Setting the pH regulation cycle time → The cycle time is used to set the injection cycle of the pump, and, therefore, to take into account the reaction time of the pool between injection and measurement. → The shorter the cycle, the more responsive the regulation will be. For very small pools, such as spas/Jacuzzis, use a 30 second cycle.

  • Page 30: Settings Reset

    Menu Sensor Setting Possible settings Default setting • OFF Mode • ON CL container • NO Type • NC Settings Sensors • OFF Mode • ON pH container • NO Type • NC ON: sensor activated. OFF: sensor disabled. XX container: empty container sensor. NO: switch normally open.

  • Page 31: Data History

    3.9. Data history Menu Sub-menu Content History Date of the last pH probe calibration pH calibration History Date of the last calibration of the ORP probe ORP calibration Filtration Duration of filtration pump operation the previous day Time D-1 History Filtration Average daily operating time of the filtration pump the previous week Filtration...

  • Page 32: Additional Information

    3.11. Additional information Menu Meaning Software Version Control board program MASTER: XX.XX.XX ID Code: Configuration code XXXXXXXX S/N: Serial number XXXX-XXXXXX-XXX MAC address: MAC address for Bluetooth connection XXXXXXXXXXXX Int temperature: Internal temperature XX°C 3.12. Safety 3.12.1. Alarms and alerts AUTOMATIC OPERATION(S) UPON ACTIVATION DEFAULT...
  • Page 33 IMMEDIATE OPTION TO MESSAGE AUTOMATIC STOP DISABLE VIA DISPLAYED/FAULT POSSIBLE CAUSE CHECKS AND REMEDIES Chlorine THE ‘ Settings - DETECTED ’ menu dosing regulation Alarms • Check the chlorine container is not empty. • At the chlorine injection circuit, check the condition of the: - filter with ballast.
  • Page 34 IMMEDIATE OPTION TO MESSAGE AUTOMATIC STOP DISABLE VIA DISPLAYED/FAULT POSSIBLE CAUSE CHECKS AND REMEDIES Chlorine THE ‘ Settings - DETECTED ’ menu dosing regulation Alarms pH probe incorrectly Info Calibrate the pH probe. pH calibration calibrated Check the settings in the ‘...

  • Page 35: Warranty

    4. WARRANTY Before contacting your dealer, please have the following to hand: - your purchase invoice. - the serial no. of the electronics unit. - the installation date of the equipment. - the parameters of your pool (salinity, pH, chlorine levels, water temperature, stabiliser level, pool volume, daily filtration time, etc.) We have used every effort and all our technical experience to design this equipment.
