Voxoa T70 User Manual

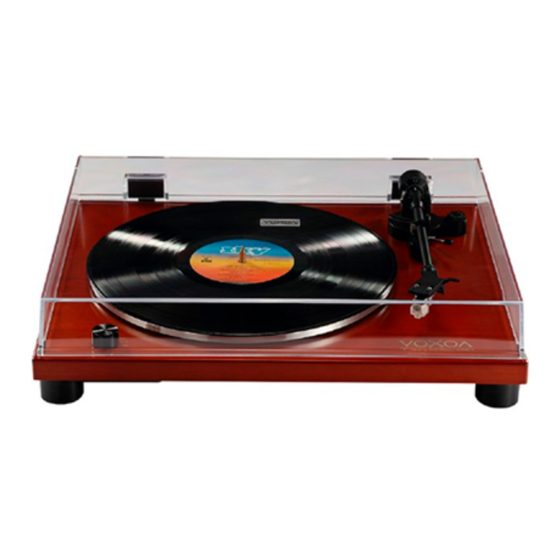

Belt-drive turntable with usb recording
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
USB 皮帶驅動黑膠唱盤
User Manual
使 用 說 明 書

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the T70 and is the answer not in the manual?

Questions and answers

Related Manuals for Voxoa T70

Summary of Contents for Voxoa T70

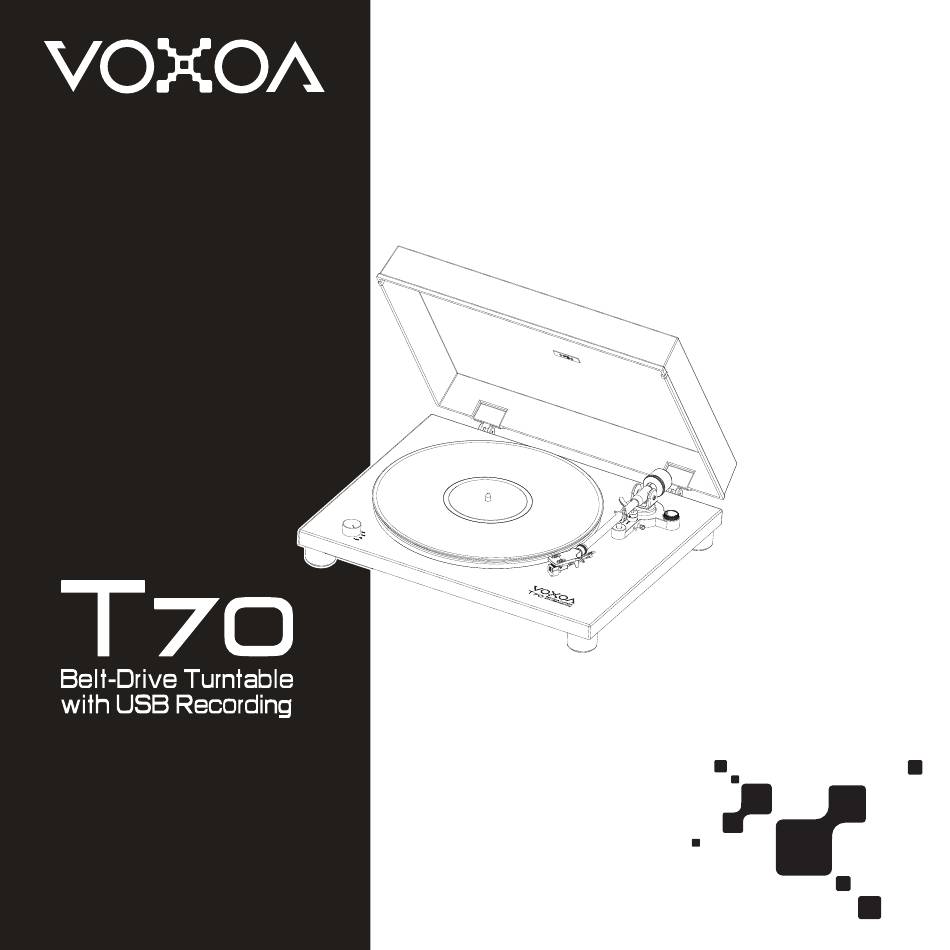

  • Page 1 USB 皮帶驅動黑膠唱盤 User Manual 使 用 說 明 書...

  • Page 2: Table Of Contents

    目錄 中文 重要安全指示......................04 設置和安裝 ......................06 部件名稱和功能 ....................... 07 連接 ........................09 播放 唱片 ........................ 10 規格 ........................11 AUDACITY 軟件概述 ....................12...
  • Page 3 Contents Contents ENGLISH IMPORTANT SAFETY INSTRUCTIONS ............... 12 SETUP and ASSEMBLY ................... 14 PART NAMES and FUNCTIONS ................15 CONNECTION ......................17 PLAYING A RECORD ....................17 SPECIFICATION ......................19 AUDACITY SOFTWARE OVERVIEW ................22...

  • Page 4: 重要安全指示

    重 要 安 全 指 示 1.. 閱讀說明書.- 操作本產品前應先閱讀所有安全性及操作說明。 2.. 保留說明書.- 安全性及操作說明應妥善保存供未來參考用。 3.. 留心警告.- 所有在本產品及操作說明上的警告都要遵守。 中 4.. 參照說明書.- 需參照所有操作及使用說明。 文 5.. 水和濕氣.-.在操作本產品時絕對不要靠近水-例如靠近浴缸、臉盆、洗碗槽、洗衣盆、游泳池、及在潮濕地 下室等等。禁止將装有液体的容器，例如花瓶，酒瓶等至於本產品上。 6.. 移動平台及固定檯面.- 本產品只能使用在製造商所建議的移動平台及固定檯面。本產品與移動平 台的組合在移動時應特別注意。突然地停止，過大的外力及不平衡的表面，都會造成本產品在移 動平台上翻覆。 7.. 牆壁或天花板架置.- 本產品應只參照製造商所建議的方式來架置在牆壁或天花板上。 8... 高溫.- 本產品應遠離熱氣來源，例如散熱器、暖器、火爐或者其他會產生高溫的用品(包含擴大機)。 9.. 電源.- 本產品只能照電壓標籤所示來操作。如果你不確定你住家的電源的種類，請諮詢你的產品賣家或當 地電力公司。若本產品需要用電池或其他電源，請參照操作說明書。 10..接地與電極.- 本產品可能供給極化交流電插頭。插頭只有一個方向插入插座。這是一個安全裝置，如果沒 辦法完全插入插座，請試著把插頭反方向。如果插頭仍無法插入插座，請連絡電工來更換...
  • Page 5 重 要 安 全 指 示 19..連接安裝.- 請勿安裝非本產品製造商所建議的連接器材，以避免本產品遭受損害。 20..配件.- 請勿將本產品放置在不穩定的移動推車，三角架，支撐架或桌子上。本產品可能會掉落因而使小孩 或是成人受傷，並且本產品會受到嚴重的損害。只能使用製造商所建議的移動推車，三角架，支撐架或桌 子，或是與本產品一起銷售的配件。必須依製造商指示安裝本產品，並且安裝的配件必須使用製造商所建 中 議的。 文 21..閃電.- 為保護本產品在風雨期間不受到閃電的影響及侵害，當本產品長時間不使用時將插頭拔除，並拆除 天線。這將保護本產品免於受到閃電及電源突然增加的損害。 22..替換零件.- 當需要替換零件時，請確保維修技術人員使用製造商所指定的零件或是與原零件具有相同特性 的替代品。未經授權的替代零件會導致過熱著火，電磁衝擊或其他嚴重的損害。 23..安全性檢查.- 本產品在進行維修或任何服務時，請要求維修服務人員進行安全性檢查，以確保本產品在正 確地操作狀況下。 警 . 告 具有保护性接地端子的设备應連接到具有保护性接地連接的电源插座。 三角形中有個箭頭的閃電標誌是為了警告在產品內部因未絕緣而可能產生的高壓電，這高壓電會 造成觸電的危險。 三角形中有個驚嘆號是為了提醒使用者重要的操作及維護指示。 警 . 告 嚴禁本產品暴露在下雨及潮濕的環境之中，以降低起火及觸電的危險。本產品避免暴露在會滴水及會濺到 水的環境中。裝有液體的容器絕對禁止放在本產品上，例如酒瓶，花瓶等等。 注意:嚴禁打開機蓋以降低觸電的風險。維修及更換零件請諮詢維修中心 合格的維修工程師。 • 警告標志和銘牌位于唱盤的后壳上。 •...

  • Page 6: 設置和安裝

    設 置 和 安 裝 在開始使用新唱盤之前需要進行一些安装步驟。 在嘗試使用新的唱盤之前，請按照下面的装配說明進行安裝。 ：在組装完成前，請勿使用交流电源适配器將唱盤連接到电源插座。 注.意 在組装完成前，請勿拆下用于夾緊唱臂的扎帶。 中 放置注意事項 文 1. 請勿將唱盤放置在阳光直射或任何类型的加熱设备附近。 2. 請勿將唱盤放置在高濕度或有大量灰塵的地方。 3. 唱头可能会拾取附近揚声器的輕微声壓或振动；為獲得最佳效果，請勿將唱盤安装在距离揚声器太近的地方。 4. 請將唱盤安装在穩定、無振动的水平表面上。 5. 橡胶脚墊是專门设計用以隔离设备過多的振动；脚墊也可以用于水平地穩定唱盤。 安裝 1. 從包裝盒中取出机台，移除包裝。 2. 放置唱机轉盤于唱机中心主軸位置。 重要提示!! 在使用机台前，确保已经連接好橡胶皮帶与马達。通過中心軸位置放置轉盤到唱机后 轉動唱盤上的窗口到機台的右上角，把橡胶皮帶連接放置在马達上。(橡胶皮帶已经附 在唱机轉盤的底部位置。) 3. 放置唱机轉盤上的防滑墊。 4. 安裝唱頭： 當安裝唱頭時，請參照唱頭的操作說明進行安裝。 在安裝時，請保護唱頭，以免傾斜造成唱頭的損坏。 (a) 連接主線到唱頭端口。大部分唱頭的端口有顏色區分，請遵循顏色對應原則進行連接。 White (L +) ......Left Channel + Blue (L -)........Left Channel -...

  • Page 7: 部件名稱和功能

    部 件 名 稱 和 功 能 前面板&後面板 中 文 7 8 9 10 11 12 1..轉盤 在安装唱盤時，將轉盤放置在中心軸位置上。 (有一条驅动皮帶纏繞在轉盤背面處。) 2..橡胶圓盤墊 3..中心軸 4..轉速/电源開關旋鈕 旋轉此旋鈕可以開启/停止唱盤運轉，或者選擇适合播放的黑胶唱片的轉速。 5..唱臂整組 詳細信息，請参閱“唱臂”一節。 6..防塵盖后鈕 防塵盖后鈕的安装位置。...
  • Page 8 部 件 名 稱 和 功 能 7.. 接地端口 8 . . 音 頻 输出 9 . . P HO N O/ LI NE. 輸出 切 換 換開 關 此 旋 鈕用 來選 擇 输出模 式 為 P H ON O输 出 (外 接 唱放 )還是L IN E 输出 (內置 唱放) 。 中...
  • Page 9 連 接 連接唱盤之前，建議您参閱使用說明書。 ：在進行不同的連接之前，一定要先關閉机台电源。 注.意 1. 將电源線連接到交流电电源插座。 2. 將RCA端口連接功放的PHONO输入端口。 中 输出端子 放大器(接收器) 文 L(白色) L通道 R(紅色) R通道 GND(接地) ： 注.意 确實地將接地端子牢固地連接到放大器或接收器上，以避免彈出。 如果未進行此連接或松动，將導致电流“哼 哼”声的產生。 您也可以透過將轉盤背面的PHONO / LINE開關设置為LINE來使用線路输入。 3. 使用USB線連接电腦与机台。...

  • Page 10: 播放唱片

    播放唱片 在播放唱片之前，請調低所連接音頻设备的音量（如功放，音响等），以避免可能產生的咔嗒声。 唱針与黑胶唱 片接触產生的咔嗒声可能会損坏音頻设备。 等唱針貼切地放在黑胶唱片上后，就可調高音量。 1. 將唱片放在唱盤上。 : 每次只能在唱盤上放置一張黑胶唱片。 注.意 如果要播放17厘米（7英寸）的黑胶唱片，請將提供的45 rpm适配器放在轉盤中心軸上。 中 2. 旋轉SPEED / POWER旋鈕，選擇适合于黑胶唱片的旋轉速度。 文 3. 解開唱臂夾鉗，然后將唱臂臂杆向唱盤的背面推。唱臂緩慢上升。 4. 輕輕握住唱柄前座，將唱臂移动到所需音軌上方的位置。 5. 將唱臂控制杆朝向轉盤的前部推。唱臂緩慢下降，播放開始。若在播放結束前停止播放，請將唱臂控制杆向唱 盤的背面推，唱臂緩慢上升，播放停止。 :•關閉防塵盖時，請慢慢關閉以避免產生可能導致唱針滑动的外力。 注.意 •在播放過程中，双手請遠离唱臂和旋轉的黑胶唱片。 •播放過程中，請勿用手停止唱盤的旋轉。 速度選擇與調整 1. 根據不同唱片的轉速要求,選擇33/45/78不同轉速播放。 2. 當發現播放的轉速不穩定時(變快或變慢,可能是皮帶老化或馬達損耗等原因),可以通過下列步驟來重新設定正確 的轉速。a. 選擇33/45/78轉速。 b. 按住ON/OFF鍵2秒鐘，LED亮后進入 ADJ. (調整)模式。 c.
  • Page 11 USB 2.0兼容WINDOWS XP / 1*平衡錘 1*电源線 1*防塵盖 Vista/ WIN7 或 MAC OSX 1*滑墊 2*后鈕用插梢 1*轉盤 1*USB線 4..唱臂部分 类型 靜態平衡直形唱臂 8..注意 可使用的唱臂长度 221.5 mm (1). 由于效能的改善，規格可能会作变动。 (2). 零件可在規格允許的范圍內進行任何改進。 超距 19 mm 偏斜角 25.61度 循軌錯誤角度 少于3度 旋轉可移动性 唱針壓力調整方法 升降臂 油壓减振器类型 本手冊中的規格及資訊如有變更，恕不另行通知，請上網下載最新版本。 www.voxoa-pro.com...

  • Page 12: Audacity 軟件概述

    AUDACITY 軟 件 概 述 在GNU通用公共許可證（ GPL）的許可下，Audacity是一個免費軟件。更多信息，以及開放的源代碼可以在下列 網址找到 http://audacity.sourceforge.net/ : 請確定你在開始之前已安裝了軟件。 注.意 中 設置你的PC.Audacity的工作 1. 連接輸入源到唱機。 文 2. 將USB線連接到您的電腦。 3. 安裝Audacity的錄音軟件。 4. 打開Audacity的程式。 5. 從Audacity的菜單的編輯選項卡選擇偏好。 6. 選擇左上角的選項卡。 • 在界面-主機，請選擇Windows DirectSound。 • 在播放-设备，請選擇你的內置声卡。 • 在錄音-设备，請選擇USB音頻編碼解碼器。 • 在錄音-頻道，請選擇2（立体声）。...
  • Page 13 AUDACITY 軟 件 概 述 使用Audacity.錄製專輯 1..保存項目 • Audacity 寫入所有的改變並錄製音頻到一個在保存項目文件中名為Projectname_data的目錄。 • 從Audacity的文件選項卡中選擇保存項目，然後選擇一個文件儲存位置和文件名稱。 中 • 請注意，當您啟動Audacity的時候，只有“另存為...”菜單選項可用。 文 2..如何記錄 • 设置你的USB唱盤播放你想要錄製的歌曲或專輯。 • 點擊紅色錄製按鈕 開始錄製。 • 把USB唱盤上的唱臂放在要錄製的專輯曲目的音軌上。 • 按一下藍色的暫停按鈕 可暫停錄製。再按一次便可繼續錄製。 •單擊黃色停止按鈕停止錄製 。 現在，您可以播放你的唱片和探索Audacity的編輯功能。 請記住，當該項目開放時，您可以使用幾乎沒有限制的Undo功能。 : 光盤不能直接從Audacity的應用程式被燒錄。應該使用其他的CD刻錄應用程式。 注.意...

  • Page 14: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS 1. Read these instructions. 2. Keep these instructions. 3. Heed all warnings. 4. Follow all instructions. 5. Do not use the apparatus near water. 6. Clean only with dry cloth. 7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions. 8.
  • Page 15 IMPORTANT SAFETY INSTRUCTIONS 27. Lightning - For added protection for this product during a lightning storm, or when it is left unattended and unused for long periods of time, unplug it from the wall outlet and disconnect the antenna or cable system. This will prevent damage to the product due to lightning and power-line surges.

  • Page 16: Setup And Assembly

    SETUP and ASSEMBLY Some assembly required before you can begin to use your new unit. Please follow the assembly instruction below before attempting to use your new turntable. : Do not connect your turntable to a power outlet with the AC adaptor until you are finished with assembly. NOTE Do not remove the twist tie for clamping the tone arm until assembly is completed.

  • Page 17: Part Names And Functions

    PART NAMES and FUNCTIONS FRONT & REAR PANEL 7 8 9 10 11 12 1. Platter Place the platter on the spindle while you are assembling your turntable. It has a drive belt wound around on the back side. 2. Rubber mat 3.
  • Page 18 PART NAMES and FUNCTIONS 7. GND terminal 8. AUDIO OUT terminals 9. PHONO/LINE switch Use this switch to select the audio output type appropriate to your connected audio device, such as a stereo system or an amplifi er. 10. USB DECAY switch Audio recording attenuation range of 0dB ~ -7.82dB.

  • Page 19: Connection

    CONNECTION Before connecting the unit, it is advised that you also consult your current equipment instruction manual. IMPORTANT: Be sure to turn off the equipment before you make changes to the different connections. 1. Connect the AC adapter to an AC outlet. 2.
  • Page 20 PLAYING A RECORD SPEED CHOICE AND ADJUSTMENT 1.You could choose different speed level 33/45/78 ,according to individual request for Vinyl. 2.while the playing speed is not stable( fast or slow,maybe belt is aging or motor problem..),you could re-setup the correct speed by below adjustment steps. a.

  • Page 21: Specification

    Specifications and improvements in the design of this Overhang 19 mm unit and this manual are subject to change without any Offset angle 25.61° prior written notice. Tracking Error Angle 3 degree or less Stylus pressure Rotation movability www.voxoa-pro.com adjustment method Arm lifter Oil damper type...

  • Page 22: Audacity Software Overview

    AUDACITY SOFTWARE OVERVIEW Audacity is free software, licensed under the GNU General Public License (GPL). More information as well as open source code can be found on the web at http://audacity.sourceforge.net/ : Please ensure you have installed the software before starting. CAUTION Setting up your PC to work with Audacity 1.
  • Page 23 AUDACITY SOFTWARE OVERVIEW Recording Albums with Audacity 1. Saving a project • Audacity writes all the changed and recorded audio to a directory called Projectname_data, which is located right where you saved the project file itself. • Thus, select Save project as from your Audacity File tab and choose a location and filename for your project. •...
  • Page 24 VERSION 1.6 Printed in China...
