Voxoa T40 User Manual

Belt-drive turntable
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
皮帶式黑膠唱機
User Manual
使 用 說 明 書

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the T40 and is the answer not in the manual?

Questions and answers

Related Manuals for Voxoa T40

Summary of Contents for Voxoa T40

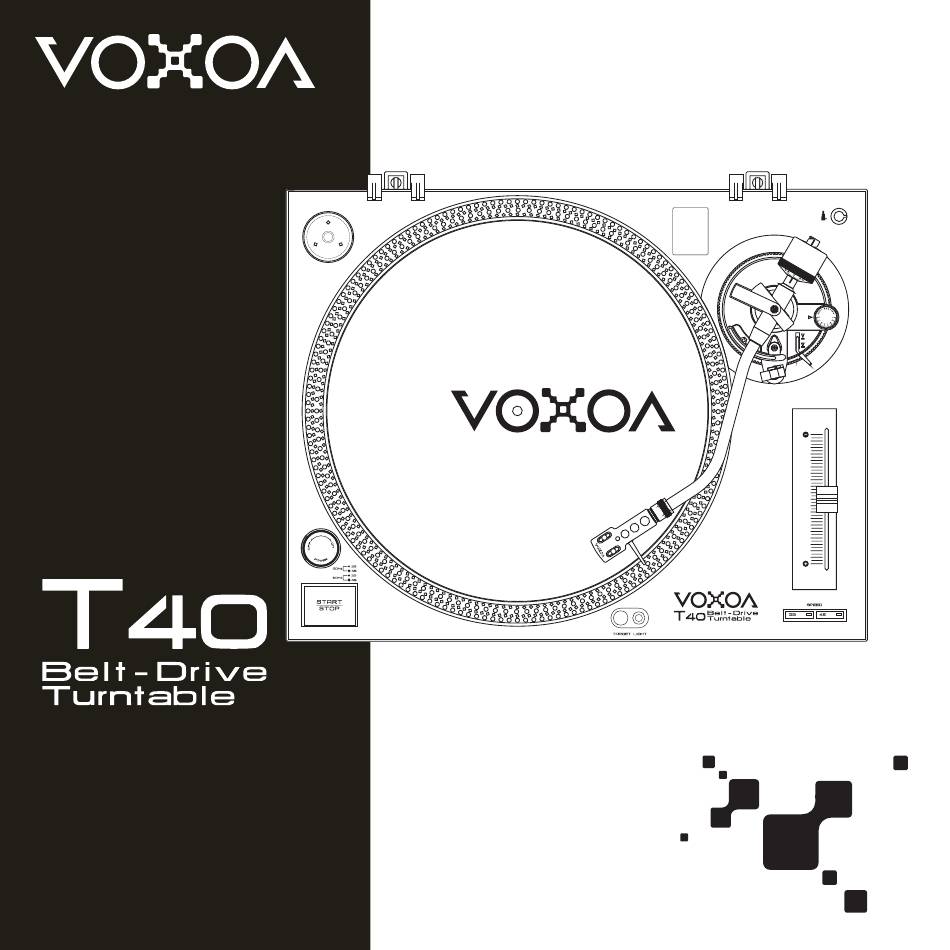

  • Page 1 皮帶式黑膠唱機 User Manual 使 用 說 明 書...

  • Page 3: Table Of Contents

    Contents 中文 重 要 安 全 指 示 ......................04 初 始 設 置 ....................... 06 部 件 名 稱 與 功 能 ................08 操...

  • Page 4: 重 要 安 全 指 示

    重 要 安 全 指 示 閱讀說明書 - 操作本產品前應先閱讀所有安全性及操作說明。 保留說明書 - 安全性及操作說明應妥善保存供未來參考用。 留心警告 - 所有在本產品及操作說明上的警告都要遵守。 中 參照說明書 - 需參照所有操作及使用說明。 文 水和濕氣 - 在操作本產品時絕對不要靠近水-例如靠近浴缸、臉盆、洗碗槽、洗衣盆、游泳池、及在潮濕 地下室等等。禁止將装有液体的容器，例如花瓶，酒瓶等至於本產品上。 移動平台及固定檯面 - 本產品只能使用在製造商所建議的移動平台及固定檯面。本產品與移動平 台的組合在移動時應特別注意。突然地停止，過大的外力及不平衡的表面，都會造成本產品在移 動平台上翻覆。 牆壁或天花板架置 - 本產品應只參照製造商所建議的方式來架置在牆壁或天花板上。 高溫 - 本產品應遠離熱氣來源，例如散熱器、暖器、火爐或者其他會產生高溫的用品(包含擴大機)。 9. 電源 - 本產品只能照電壓標籤所示來操作。如果你不確定你住家的電源的種類，請諮詢你的產品賣家或當 地電力公司。若本產品需要用電池或其他電源，請參照操作說明書。 10.
  • Page 5 重 要 安 全 指 示 18. 保持本產品在空氣流通的環境中 - 本產品上的散熱孔提供流通的空氣，以避免本產品在操作時產生過熱的 現象。這些為保持本產品空氣流通的散熱孔嚴禁被阻隔或被其他物品覆蓋。特別是較柔軟的表面，例如 床，沙發及地毯等等。本產品不應被安裝在內建的空間內，例如書櫥及架子，除非能夠依製造產商所規範 的空氣流通指示建構。 中 19. 連接安裝 - 請勿安裝非本產品製造商所建議的連接器材，以避免本產品遭受害。 文 20. 配件 - 請勿將本產品放置在不穩定的移動推車，三角架，支撐架或桌子上。本產品可能會掉落因而使小孩 或是成人受傷，並且本產品會受到嚴重的損害。只能使用製造商所建議的移動推車，三角架，支撐架或桌 子，或是與本產品一起銷售的配件。必須依製造商指示安裝本產品，並且安裝的配件必須使用製造商所建 議的。 21. 閃電 - 為保護本產品在風雨期間不受到閃電的影響及侵害，當本產品長時間不使用時將插頭拔除，並拆除 天線。這將保護本產品免於受到閃電及電源突然增加的損害。 22. 替換零件 - 當需要替換零件時，請確保維修技術人員使用製造商所指定的零件或是與原零件具有相同特性 的替代品。未經授權的替代零件會導致過熱著火，電磁衝擊或其他嚴重的損害。 23. 安全性檢查 - 本產品在進行維修或任何服務時，請要求維修服務人員進行安全性檢查，以確保本產品在正 確地操作狀況下。...

  • Page 6: 初 始 設 置

    初 始 設 置 組裝 1. 从包装盒中取出机台，移除包装材料。 2. 把 45-RPM接合器放置在机台上。 中 3. 將唱机轉盤放置于唱机中心主軸位置。 文 4. 將橡胶皮帶連接放置在马達上, 將防滑橡胶墊放置于唱机轉盤上。 5. 安装唱头： 當安装唱头時，請参照唱头的操作規則進行安装。 在安装時，請保护唱針，以免傾斜造成唱針的損坏。 (1) 連接主線到唱头端口。大部分唱头的端口是有顏色區別的，請遵循顏色對應原則進行連接。 White （L +） ..... Left Channel + Blue （L -） ...... Left Channel ﹣ Red （R +） ..... Right Channel + Green （R -）...
  • Page 7 初 始 設 置 电壓選擇開關-僅供双电壓模式選擇 由于各国使用电壓不一致，机台內置電壓切換開關供使用者做適當的设定。 •电壓切換開關位于轉盤下側。（使用扁平螺絲刀切換即可）。 •切勿過度施力於此開關，這可能会導致电壓切換開關的損坏。 中 •如果電壓切換開關不能正常切換，請联系專业維修人員。 文 重要提示 在安装連接過程中，确實地將橡胶皮帶安装在马達上。 將唱机轉盤放置于唱机中心主軸上，并調整其中一个開口對准马達皮帶轮的位置， 仔細地把皮帶繞過马達皮帶轮。 連接 連接本机之前，建議您参閱使用說明書。 注 意：在進行不同的連接之前，一定要關閉机台电源。 1. 將電源線連接到交流电电源插座。 2. 當PHONO/LINE開關设定到PHONO位置時，請將RCA線連 接到放大器的PHONO输入。你也可以透過切換機台後面板 PHONO/LINE的設定 ，使用放大器LINE的输入端口。 输出端子 放大器（接收器） L(白色) L通道 R(紅色) R通道 3. 使用USB線連接电腦与机台。...

  • Page 8: 部 件 名 稱 與 功 能

    部 件 名 稱 與 功 能 4. 電源開/關 向右轉開啟電源。 向左轉關閉電源。 5. 啟動/停止按鍵 中 按下啟動/停止鍵來開始或停止圓盤轉動。 文 6. 照明灯 將照明灯插入底座，灯就会亮起來。 7. 圓盤轉动速度選擇 按下鍵33選擇轉速33rpm。 按下鍵45選擇轉速45rpm。 8. Pitch Slider 當PITCH顯示灯亮時，移动 Pitch Slider可以改变轉 盤的轉速。 9. 唱头存放插座 备用唱头的存放位置（不包含于附件中）。 10. 防塵盖扣環 11. RCA输出接口 1. 45 RPM 接合器 用來输出PHONO输出的信号或LINE输出的信号。...
  • Page 9 部 件 名 稱 與 功 能 14. 唱臂前座 此唱臂前座用來連接唱針和唱頭。 15. 唱臂前座鎖帽 中 將唱臂前座嵌入唱臂的前端，然後順時針轉動鎖帽，使其固定。 文 16. S型唱臂 S型唱臂可減少讀軌的失誤。 17. 唱臂的夾鉗及放置區 用來放置唱臂的地方，在搬運過程中需栓上唱臂的夾鉗做為保護。 18.唱臂舉臂調整螺絲 這螺絲可用來調整唱臂舉臂升降的高度範圍. 19. 唱臂控制桿 用來控制唱臂上下舉臂的動作。 20. 防滑控制 提供唱臂向心力來防止唱片轉動時產生離心力而導致向外滑。唱頭製造 商通常會正確規範設定。 21. 唱針針壓環 平衡錘的調整刻度值，必須面向使用唱机的使用者。 22. 平衡錘 調整唱針對唱片準確的下壓力。輕輕的旋轉將平衡錘栓在唱臂後面。...

  • Page 10: 操 作

    操 作 1. 將開關向右轉開启电源，這時候轉速顯示灯和頻閃觀測灯会亮起來。 2. 把想播放的唱片放到唱盤墊上。當播放7吋唱片時，需先在中心軸放置45-rmp接合器。 3. 再來设定可以符合唱片的轉速（33/45）。 中 4. 接着松開唱臂的夾鉗。 文 5. 把唱臂控制杆切換到UP的位置。 6. 然后按下启动/停止鍵，圓盤就会開始轉动。 7. 這時候將唱臂移动到想要播放的唱片曲目上。 8. 然后將唱臂控制杆切換到down的位置，唱臂会慢慢降下來，接着唱片就開始播放。 9. 若還有需要微調pitch速度，可以藉由上下移动pitch slider來做改变。播放的時候觀察在圓盤邊的頻閃觀測点， 當圓点偏向右表示轉盤速度比原本的速度來得慢；偏向左則表示轉速比原來的速度來得慢；如果圓点是靜止 的，代表是正常轉速。 10. 唱片播放過程中，如果要暫停播放，只需舉起唱臂控制杆就可以。 11. 當播放結束時，抬高唱臂控制杆并將唱臂移回放置區，确实拴上唱臂的夾鉗。 12. 然后按下启动/停止鍵來停止圓盤轉动。 13. 最后左轉电源開關關閉电源。 意：1) 在唱機尚未装配好前請勿連接电源線。 注 2) 當唱機通电時，請再次确認所有的連接和电壓设置均無誤]。當連接或誤接其他机台時請關閉电源。 3) 在使用唱機前，請仔細閱讀使用手冊，并妥善惠存該使用手冊以便后續参考。 指示灯...

  • Page 11: 規 格 和 配 件

    規 格 和 配 件 一般規格 : 唱臂部份 : (唱頭: AT-3600L) • 電源供應: AC 115/230V~, 60/50Hz •種類：穩定平衡的S型唱臂 • 電源消耗量：14瓦特 •可使用唱臂長度：230.5公釐 中 •超距：16mm • 尺寸：450 (W) x 350 (D) x 150 (H) mm 文 •循軌錯誤角度：少於3度 • 重量：9公斤 •循軌力調整范圍：3~4公克 唱盤部份 : •防滑範圍：0~7公克 •...

  • Page 12: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS 1. Read these instructions. 2. Keep these instructions. 3. Heed all warnings. 4. Follow all instructions. 5. Do not use the apparatus near water. 6. Clean only with dry cloth. 7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions. 8.
  • Page 13 IMPORTANT SAFETY INSTRUCTIONS 17. All warnings on the appliance and in the operating instructions should be adhered to. 18. Heat - The appliance should be situated away from heat sources such as radiators, heat registers, stoves, or other appliances (including amplifi ers) that produce heat. 19 .Power Sources - This product should be operated only from the type of power source indicated on the rating label.

  • Page 14: Before Use

    BEFORE USE Assembly 1. Remove the main unit with the packing from the box and take off the packing. 2. Set the 45-RPM adaptor on the main unit. 3. Insert the turntable platter onto the center spindle. 4. Set the slip mat on the platter. 5.
  • Page 15 BEFORE USE Line voltage selection Just for dual voltage mode only! Because power supplies vary from location to location we have incorporated a selectable power supply. The desired voltage may be set with the VOLTAGE SELECTOR switch located under the platter. (Use a fl at head screw driver). Do not force the VOLTAGE SELECTOR switch as this may cause damage.

  • Page 16: Part Names And Functions

    PART NAME AND FUNCTIONS 4. Power ON/OFF On - Rotate Right. Off - Rotate Left. 5. Start/Stop button Press this button to start or stop the platter. 6. Target light Insert target light to the deck and it will light up. 7 .
  • Page 17 PART NAME AND FUNCTIONS 14. Stylus headshell The included headshell is used to connect your stylus with the tone arm. 15. Headshell locking nut Attach headshell by inserting into the front end of the tone arm, then turn the locking nut clockwise with the head shell fi rmly held horizontally. 16.

  • Page 18: Operating

    OPERATING 1. Turn the power dial to turn on and the speed indicator and the strobe-illuminator will light up. 2. Place a record on the turntable mat. When playing a 45rpm record with a large center hole; place the 45-rpm adapter on the center spindle.

  • Page 19: Specifications & Accessories Supplied

    SPECIFICATIONS & ACCESSORIES SUPPLIED Tonearm section (Cartridge: AT-3600L) General Specifi cations • Type : Static balanced S-shaped • Power supply : AC 115/230V~, 60/50Hz • Power consumption : 14 Watts • Effective arm length : 230.5mm • Dimensions : 450 (W) x 350 (D) x 150 (H) mm •...
  • Page 20 VERSION 1.0 Printed in China...
