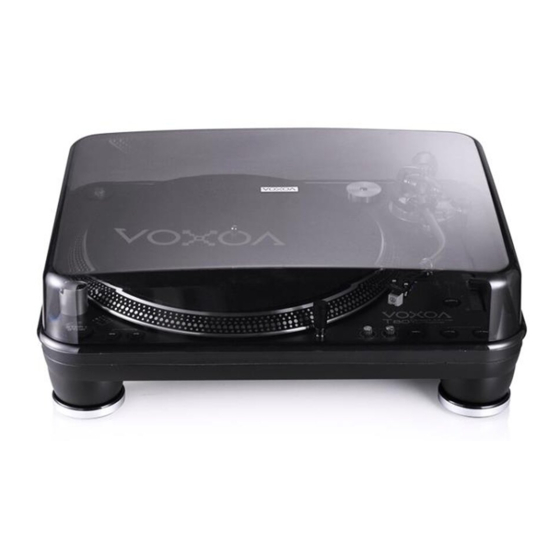

Summary of Contents for Voxoa T80
- Page 1 Direct-Drive Turntable 直驅式黑膠唱盤 User Manual 使 用 說 明 書...
-
Page 3: Table Of Contents
Contents 中文 重 要 安 全 指 示 ....................... 04 規 格 和 配 件 ..................... 06 部 件 名 稱 與 功 能 ....................07 操 作 ........................09 ENGLISH IMPORTANT SAFETY INSTRUCTIONS ................10 SPECIFICATIONS & ACCESSORIES SUPPLIED ..............12 PART NAMES AND FUNCTIONS .................. -
Page 4: 重 要 安 全 指 示
重 要 安 全 指 示 閱讀說明書 - 操作本產品前應先閱讀所有安全性及操作說明。 保留說明書 - 安全性及操作說明應妥善保存供未來參考用。 留心警告 - 所有在本產品及操作說明上的警告都要遵守。 中 參照說明書 - 需參照所有操作及使用說明。 文 水和濕氣 - 在操作本產品時絕對不要靠近水-例如靠近浴缸、臉盆、洗碗槽、洗衣盆、游泳池、及在潮濕 地下室等等。禁止將装有液体的容器，例如花瓶，酒瓶等至於本產品上。 移動平台及固定檯面 - 本產品只能使用在製造商所建議的移動平台及固定檯面。本產品與移動平 台的組合在移動時應特別注意。突然地停止，過大的外力及不平衡的表面，都會造成本產品在移 動平台上翻覆。 牆壁或天花板架置 - 本產品應只參照製造商所建議的方式來架置在牆壁或天花板上。 高溫 - 本產品應遠離熱氣來源，例如散熱器、暖器、火爐或者其他會產生高溫的用品(包含擴大機)。 9. 電源 - 本產品只能照電壓標籤所示來操作。如果你不確定你住家的電源的種類，請諮詢你的產品賣家或當 地電力公司。若本產品需要用電池或其他電源，請參照操作說明書。 10. - Page 5 重 要 安 全 指 示 18. 保持本產品在空氣流通的環境中 - 本產品上的散熱孔提供流通的空氣，以避免本產品在操作時產生過熱的 現象。這些為保持本產品空氣流通的散熱孔嚴禁被阻隔或被其他物品覆蓋。特別是較柔軟的表面，例如 床，沙發及地毯等等。本產品不應被安裝在內建的空間內，例如書櫥及架子，除非能夠依製造產商所規範 的空氣流通指示建構。 中 19. 連接安裝 - 請勿安裝非本產品製造商所建議的連接器材，以避免本產品遭受害。 文 20. 配件 - 請勿將本產品放置在不穩定的移動推車，三角架，支撐架或桌子上。本產品可能會掉落因而使小孩 或是成人受傷，並且本產品會受到嚴重的損害。只能使用製造商所建議的移動推車，三角架，支撐架或桌 子，或是與本產品一起銷售的配件。必須依製造商指示安裝本產品，並且安裝的配件必須使用製造商所建 議的。 21. 閃電 - 為保護本產品在風雨期間不受到閃電的影響及侵害，當本產品長時間不使用時將插頭拔除，並拆除 天線。這將保護本產品免於受到閃電及電源突然增加的損害。 22. 替換零件 - 當需要替換零件時，請確保維修技術人員使用製造商所指定的零件或是與原零件具有相同特性 的替代品。未經授權的替代零件會導致過熱著火，電磁衝擊或其他嚴重的損害。 23. 安全性檢查 - 本產品在進行維修或任何服務時，請要求維修服務人員進行安全性檢查，以確保本產品在正 確地操作狀況下。...
-
Page 6: 規 格 和 配 件
規 格 和 配 件 唱盤部份 : 聲音部份： • 手動三段速 •等化器. RIAA 特性 50Hz~20KHz+0.5/-1dB • 馬達：16極、3相位馬達 •唱盤輸出電頻 1.5~3.6mV at 1KHz 5cm/sec • 驅動方式：直接驅動 (HP-4005) 中 • 圓盤：直徑332公釐，鋁鑄圓盤 •線性輸出電頻 90~216mV at 1KHz 5cm/sec 文 • 播放速度：33 1/3 及 45 及 78rpm (HP-4005) •... -
Page 7: 部 件 名 稱 與 功 能
部 件 名 稱 與 功 能 7. 啟動播放鍵START/煞車鍵BRAKE調整鈕 旋轉START調整鈕播放按鍵來調整你想要的啟動 時間，從停止模式到啟動可調整時間範圍為0.2~6 sec。 中 旋轉BRAKE調整鈕煞車按鍵來調整你想要的煞車 時間，從播放模式到停止可調整時間範圍為0.2~6 文 sec。 8. 反轉鍵 此反轉鍵可用來反轉圓盤轉動方向。 9. Pitch按鍵 按下+/-10% 鍵可以增加或減少10% pitch，這時按 鍵指示燈會亮起來。 按下+/-20% 鍵可以增加或減少20% pitch，這時按 鍵指示燈會亮起來。 1. 啟動/停止按鍵 同時按下+/-10% 和+/-20% 鍵可以增加或減少50% 按下啟動/停止鍵來開始或停止圓盤轉動。 pitch，按鍵指示燈會亮起來。 2. 頻閃觀測點 10. Quartz按鍵 在圓盤邊的圓點，當圓盤轉動時圓點會顯示圓盤轉... - Page 8 部 件 名 稱 與 功 能 中 文 14. Phono輸出 標準輸出(RCA jacks)，可以連接各種DJ混音器的Phono輸入。 PHONO/LINE輸出切換開關 依PHONO/LINE輸出切換開關位置的不同, 你可以連接這黑膠唱盤到任ㄧ個有PHONO或LINE輸入的機台。 16. 電源線連接座 用來連接所提供的電源線。 17. 唱柄前座 此唱柄前座用來連接唱針和唱頭。 18. 唱柄前座鎖帽 將唱柄前座嵌入唱柄的前端，然後順時針轉動鎖帽，使其固定。 19. 提供的S型唱柄 20. 唱柄舉臂 用來抬高唱柄使其高於唱片表面。 21. 唱柄的夾鉗及放置區 用來放置唱柄的地方，在搬運過程中需栓上唱柄的夾鉗做為保護。 22. 唱柄控制桿 用來控制唱柄上下舉臂的動作。 23. 防滑控制 提供唱柄向心力來防止唱片轉動時產生離心力而導致向外滑。唱頭製造商 通常會正確規範設定。...
-
Page 9: 操 作
操 作 參照以下說明對應唱柄前座和唱頭的連接線: 所提供的連接線如下： White (L+ ) Left channel + Blue (L - ) Left channel - 中 Red (R+ ) Right channel + 文 Green (R- ) Right channel - 1. 將開闢向右轉開啟電源，這時候轉速顯示燈和頻閃觀測燈會亮起來。 2. 插上探照燈照明唱頭 3 . 把想播放的唱片放到唱盤墊上。當播放45rpm唱片時，需先在中心軸放置45-rpm接合器。 4. 再來設定可以符合唱片的轉速(33/45/78)。 5. -
Page 10: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS 1. Read these instructions. 2. Keep these instructions. 3. Heed all warnings. 4. Follow all instructions. 5. Do not use the apparatus near water. 6. Clean only with dry cloth. 7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions. 8. - Page 11 IMPORTANT SAFETY INSTRUCTIONS 17. All warnings on the appliance and in the operating instructions should be adhered to. 18. Heat - The appliance should be situated away from heat sources such as radiators, heat registers, stoves, or other appliances (including amplifi ers) that produce heat. 19 .Power Sources - This product should be operated only from the type of power source indicated on the rating label.
-
Page 12: Specifications & Accessories Supplied
SPECIFICATIONS & ACCESSORIES SUPPLIED Turntable section Audio Section： • 3-speed full manual •EQ. RIAA Characteristic 50Hz~20KHz+0.5/-1dB • Motor : 16pole, 3phase •Phono Output Level 1.5~3.6mV at 1KHz • Driving : Direct drive 5cm/sec (HP-4005) • Platter : 332mm dia. aluminum diecast •Line Output Level 90~216mV at 1KHz •... -
Page 13: Part Names And Functions
PART NAME AND FUNCTIONS 6. JOG ADJUST Rotate the knob to adjust the starting torque of the motor from light to heavy. 7. Start /Brake Rotate the knob to adjust stop mode enter normal play (or normal play enter stop mode) at your desired brake time within 0.2~6 sec. - Page 14 PART NAME AND FUNCTIONS 14. Phono output This is the standard analog output (RCA jacks), which can be connected to phono input on any DJ mixer. Phono/line switch Depending on the position of the phono/line switch, you can connect the turntable to any phono or line level input. 16.
-
Page 15: Operating
OPERATING Connect the connecting wires of the headshell with the connections of the pick-up system and observe the correspondence with the following wiring instructions: Attach wires as follows: White (L+) Left channel + Blue (L -) Left channel – Red (R+) Right channel + Green (R-) Right channel –... - Page 16 VERSION 1.1 Printed in China...
