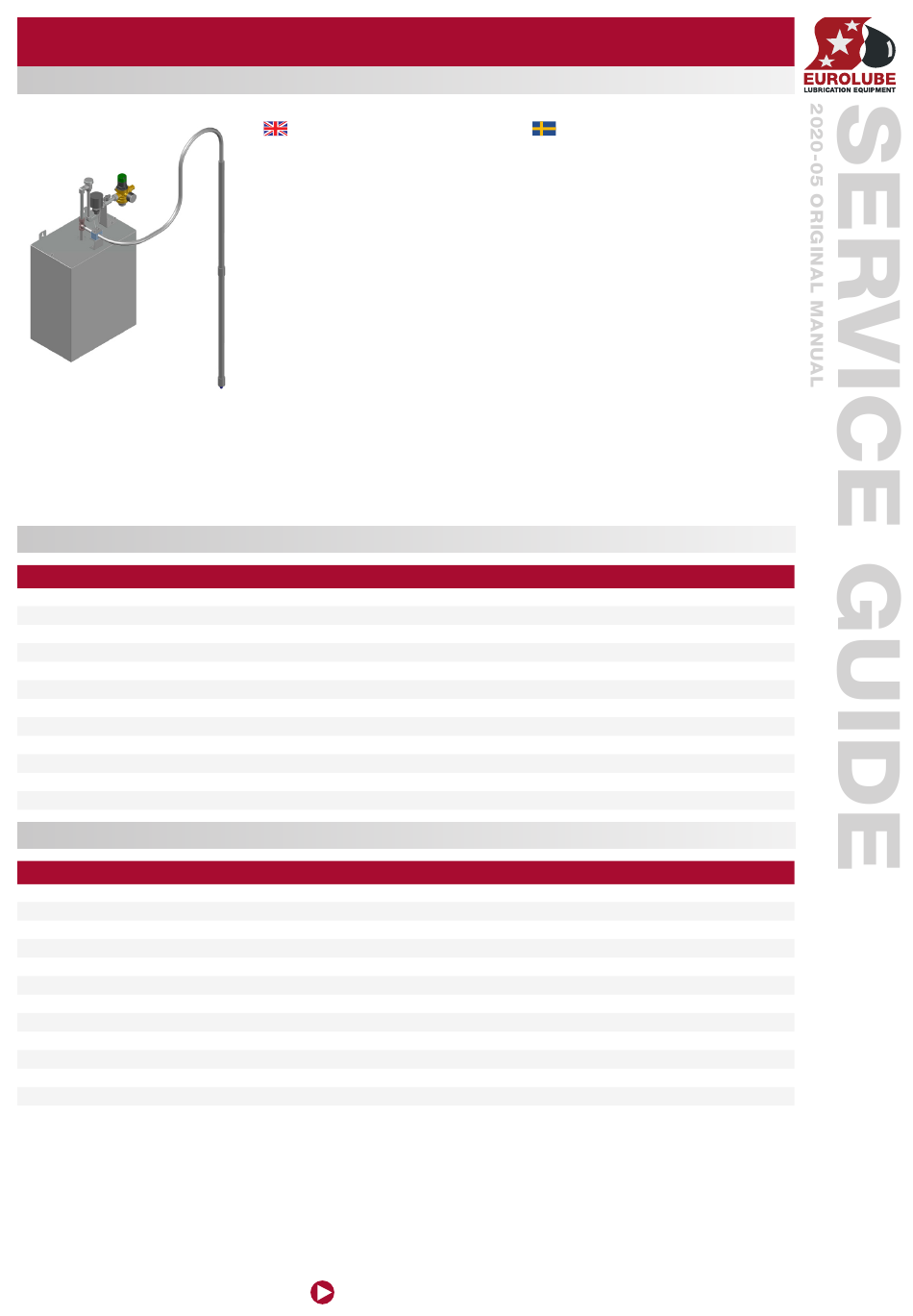

Eurolube 117-15 Quick Start Manual

EJECTOR MIXING UNIT / BLANDNINGSENHET
PART NO 117-15 / ART.NR. 117-15
TECHNICAL DATA
PART NO
Tank dimensions
Tank volume
Minimum water pressure
Maximum water presssure
Minimum water flow rate
Suction tube
Suction hose
Connection from tank
Connection to mixer
Nozzle 20%
Nozzle 33%
Nozzle 45%
TEKNISKA DATA
ART.NR
Dimension på tank (LxHxD)
Tankvolym
Minimum vattentryck
Maximalt vattentryck
Minimum vattenflöde
Sugrör
Sugslang
Anslutning från tank
Anslutning till blandare
Munstycke för 20%
Munstycke för 33%
Munstycke för 45%

General

Equipment for mixing water based fluid as Antifreeze
(Glycol/water) Windshield wash and other chemicals.
Tap water is connected with a 1/2"-hose to the valve
inlet thread. Only cold water, max. 40°C is to be used.
To avoid problem in the future an industrial water filter
should be fitted into the water line before connected to
the mixing unit. There is a return protection unit fitted
between the mixing unit and the closing valve to stop
any attempt to suck mixed fluid back into the water
supply piping.
Three separate nozzles for 20%, 33% & 45% mixing are
enclosed. If no nozzle is installed will the mixing rate
be approximate 50-60% depending of viscosity of the
concentrate. For Antifreeze, no nozzle will be fitted.
The equipment can be protected by the control panel
53195 and low level sensor 53183. NOTE! If the mixing
unit is installed for mixing explosion dangerous fluid,
all electrical equipment and connection have to be
explosion proof.
To supply a dispensing system a stainless steel pump
12740 is suitable. See pump manual for installation and
service.
www.eurolube.com
Allmänt
Utrustning för blandning av vattenblandade vätskor som
kylarvätska (glykol/vatten) eller spolarvätska/vatten
samt andra kemikalier som kan blandas med vatten.
Kranvatten ansluts med en 1/2"-slang till ventilpaketet.
Endast kallt vatten får användas (max 40°C).
För att undvika problem i framtiden bör ett industriellt
vattenfilter installeras i rörledningen innan den ansluts
till blandaren.
OBS! Återsugningsskydd behöver ej monteras separat.
Det sitter ett mellan blandningsventilen och den flot-
törmanövrerade avstängningsventilen.
Tre separata munstycken för ändring av blandnings-för-
hållandet medföljer. Blandningsförhållandet kan avvika
från det angivna p.g.a. viskositeten hos koncentratet.
Med spolarvätskekoncentrat blir det ca 20 %, 33 %
samt 45%, respektive. Om inget munstycke är monterat
så blir blandningsförhållandet 50-60 %
Utrustningen kan förses med nivåövervakning, 53170,
och lågnivåvakt, 53183, för koncentratet. OBS! Om man
använder utrustningen för att blanda explosionsfarliga
vätskor som ex.vis spolarvätska och placerar övervak-
ningsenheten i samma rum som koncentratfatet måste
en Ex-säker utrustning installeras. Mellan lågnivågiva-
ren, 53183, och övervakningsenhet, 5t3195, skall då ett
Ex-säkert relä, 23187, monteras och magnetventilen till
pumpen bytas ut mot en Ex-säker ventil, 48080.
För utpumpning till rörledning bör en rostfri pump,
12740, väljas. Se dess manual för skötsel och tekniska
data.
117-15
500x400x250 mm
48 litres (10 gallons Imperial)
1,7 Bar (24 psi)
10 Bar (145 psi)
10 l/min
L=900 mm ø25 mm
L=2,7 m. Dimension 1/2" (12 mm)
1/2" BSP (f) (G1/2")
Hose adapter for 1/2" hose
Light brown
Black
Grey
117-15
500x400x250 mm
48 liter
1,7 Bar (24 psi)
10 Bar (145 psi)
10 l/min
L=900 mm ø25 mm
L=2,7 m. Dimension 1/2" (12 mm)
1/2" BSP (f) (G1/2")
Slangnippel for 1/2" slang
Ljusbrun
Svart
Grå
1
205203 EUROLUBE EQUIPMENT AB
