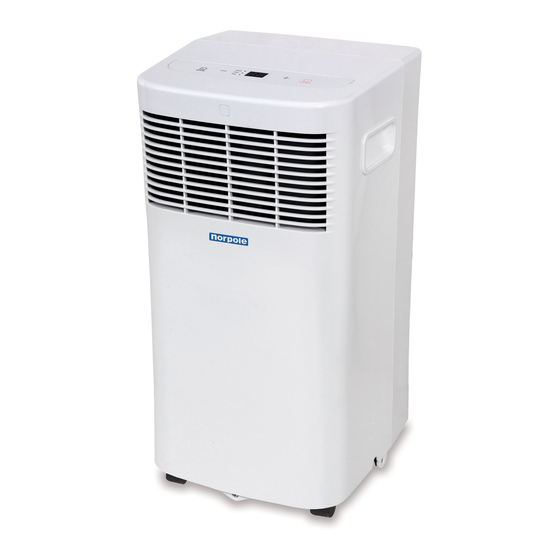

- Page 1 Portable Air Conditioner 6000/8000/10000 BTU User’s Manual Model NPPAC6KWM / NPPAC8KWM / NPPAC10KWM READ THIS MANUAL CAREFULLY BEFORE USING YOUR PORTABLE AIR CONDITIONER AND KEEP IT FOR FUTURE REFERENCE.
- Page 2 PRODUCT REGISTRATION Thank you for purchasing a Norpole™ product. The first step to protect your new product is to complete the product registration on our website: www.mcappliance.com/register. The benefits of registering your product include the following: Registering your product will allow us to contact you regarding a safety notification or product update.
-
Page 3: Table Of Contents
INSTALLATION INSTRUCTIONS ........8 REMOTE CONTROL (FOR NPPAC6KWM) ......13 REMOTE CONTROL (FOR NPPAC8KWM &... -
Page 4: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS NOTE This user manual encompasses information for the NPPAC6KWM, the NPPAC8KWM and the NPPAC10KWM. Make note of the unit you own while reading operation instructions as there may be some discrepancies. ExPLANATION OF SYMBOLS WARNING: Hazards or unsafe practices which COULD result in severe personal injury or death. - Page 5 19. Contact customer service or an authorized service technician for repair or maintenance of this unit. DO NOT try to take apart or repair the unit by yourself. 20. Turn off and unplug the unit if strange sounds, smells, or smoke come from it. 21.
-
Page 6: Specifications
SPECIFICATIONS Figure 1 Model NPPAC6KWM NPPAC8KWM NPPAC10KWM Dimensions (W x H x D) 13.0” x 24.2” x 12.5” 13.0” x 24.2” x 12.5” 14” x 27.7” x 13.6” Weight 41.4 lbs. 44.1 lbs. 52.9 lbs. 6000 8000 10000 SACC BTU... -
Page 7: Parts Identification
PARTS IDENTIFICATION Figure 2 ON/OFF SHORT MODE TIMER TEMP TIMER SLEEP FOR NPPAC6KWM FOR NPPAC8KWM & NPPAC10KWM Front Rear Control Panel Panel Drain Outlet Remote Signal Receptor Caster Air Outlet Horizontal Louver Control Lever Handle (Both sides) Lower Air Intake... -
Page 8: Installation Instructions
Foam Seal A (Adhesive) 2 pc Foam Seal B (Adhesive) 2 pc Foam Seal C (Non-Adhesive) 1 pc Security Bracket and 2 Screws 1 set Drain Hose 1 pc Remote Controller and Battery 1 set FOR NPPAC8KWM FOR NPPAC6KWM & NPPAC10KWM... - Page 9 LOCATION Figure 3 Your installation location should meet the following requirements: • Make sure that you install your unit on a level surface to minimize noise and vibration. • The unit must be installed near a grounded plug, and the Collection Tray Drain (found on the back of the unit) must be accessible.
- Page 10 Type 1: Hung Window Installation Foam seal B (Adhesive type-shorter) Cut the adhesive foam seal A and B strips to the proper lengths, and attach them to the window sash and frame Foam seal A as shown. (Adhesive type) Window Slider B (if required) Insert the window slider Window Slider A...
- Page 11 Insert the window slider adaptor into the hole of the window slider. Type 2: Sliding Window Installation Cut the adhesive foam seal A and B strips to the proper lengths, and attach them to the window sash and frame as shown. Insert the window slider assembly into the window opening.
- Page 12 If desired, install the security bracket with 2 screws as shown. Insert the window slider adaptor into the hole of the window slider. To ensure proper function, DO NOT overextend or bend the hose. Make sure that the air outlet NOTE: of the exhaust hose has a clearance of about 20 in.
-
Page 13: Remote Control (For Nppac6Kwm)
REMOTE CONTROL (FOR NPPAC6KWM) Before you begin using your new air conditioner, make sure to familiarize yourself with the remote control. The following is a brief introduction to the remote control itself. For instructions on how to operate your air conditioner, refer to the OPERATING INSTRUCTIONS section of this manual. - Page 14 Temperature/Timer Display: Displays the set temperature by default, or timer setting when using TIMER ON/OFF functions. • Temperature range: 62°F-86°F (17°-30°C) • Timer setting range: 0-24 hours This display is blank when operating in FAN mode. Fan Speed Display: Shows set fan speed of HIGH “>>>>>>>>>>”, MEDIUM “>>>>>>>”, or LOW “>>>”. Not all models have medium speed.
-
Page 15: Remote Control (For Nppac8Kwm & Nppac10Kwm)
REMOTE CONTROL (FOR NPPAC8KWM & NPPAC10KWM) Before you begin using your new air conditioner, make sure to familiarize yourself with the remote control. The following is a brief introduction to the remote control itself. For instructions on how to operate your air conditioner, refer to the OPERATING INSTRUCTIONS section of this manual. - Page 16 Temperature Display – Shows temp setting. Off when unit is in FAN Mode. Lock Display – Lit when the remote control is locked. Fan Speed Display – Shows set fan speed of AUTO, low, medium, or high. Not all models have medium speed.
-
Page 17: Operation Instructions
OPERATING INSTRUCTIONS CONTROLS Figure 12 Mode Button: Selects the operating mode. Each time you press the button, a mode will change from COOL> FAN>DRY. The mode indicator light indicates what mode is set. NOTE: The unit operates the fan speed automatically. You can only set the fan speed with the remote controller in COOL and FAN modes. - Page 18 Dry Mode • Press the “MODE” button on the unit or the remote until the “DRY” indicator lights. • The temperature and fan speed cannot be adjusted in this mode. The fan will operate at Low speed. • Keep windows and doors closed and do not run the exhaust duct to window. Auto Mode (Remote Control Only) •...
- Page 19 Press TEMP/TIME adjust button to set time. Push “UP” or “DOWN” to change the time forward or backward. Each time you press the button, the time moves forward or backward by one minute. Hold the button to change the time in 10 minutes increments. When the correct time is set, push and release the CLOCK button, or wait for 5 seconds until the time stops flashing.
-
Page 20: Care And Maintenance
CARE AND MAINTENANCE WARNING: Turn the unit off and remove the plug from the wall outlet before maintenance or cleaning. WARNING: DO NOT use flammable liquids or chemicals to clean the unit. • DO NOT immerse in or spray with water to clean. •... -
Page 21: Troubleshooting
TROUBLESHOOTING Please check the following before calling for service. Problem Possible Cause Troubleshooting The Water Collection Tray is full. P1 Error Code Turn off and unplug the unit, drain the water from Unit does not turn on the Water Collection Tray and restart the unit. when pressing ON/OFF button. -
Page 22: Limited Warranty
Parts and labor expenses are covered on this unit for a period of one year from the date of purchase. In addition, Norpole, Inc. warrants the compressor (parts only) to be free from defects in material and workmanship for a period of 5 years. - Page 23 Aire acondicionado portátil 6000/8000/10000 BTU Manual del usuario Modelo NPPAC6KWM / NPPAC8KWM / NPPAC10KWM LEA ATENTAMENTE ESTE MANUAL ANTES DE USAR EL AIRE ACONDICIONADO PORTÁTIL Y CONSÉRVELO PARA CONSULTARLO EN EL FUTURO.
- Page 24 REGISTRO DEL PRODUCTO Una vez más, le agradecemos por comprar un producto Norpole™. El primer paso para proteger su producto nuevo es registrarlo en nuestro sitio web: www.mcappliance.com/register. Algunos de los beneficios de registrar el producto son los siguientes: 1. Si registra el producto, podremos informarle sobre notificaciones de seguridad o actualizaciones del producto.
- Page 25 CONTROL REMOTO (PARA NPPAC6KWM) . . . . . . . . . . . . . . . . . .
-
Page 26: Instrucciones De Seguridad Importantes
INSTRUCCIONES DE SEGURIDAD IMPORTANTES NOTA: Este Manual del usuario incluye información para el NPPAC6KWM, el NPPAC8KWM y el NPPAC10KWM. Mientras lee las instrucciones de operación, tome notas acerca de su unidad, ya que podría haber diferencias. EXPLICACIÓN DE LOS SÍMBOLOS ADVERTENCIA: Tenga cuidado con los peligros o las prácticas poco seguras que PODRÍAN provocar... - Page 27 Para la reparación o el mantenimiento de esta unidad, comuníquese con un técnico de servicio autorizado o con el servicio de atención al cliente. NO intente reparar o desarmar la unidad usted mismo. Apague y desenchufe la unidad si de ella sale humo o sonidos u olores extraños. Si, durante el uso, la unidad se cae, apáguela y desenchúfela de inmediato.
-
Page 28: Especificaciones
ESPECIFICACIONES Figura 1 Modelo NPPAC6KWM NPPAC8KWM NPPAC10KWM Dimensiones (W x H x D) 13.0” x 24.2” x 12.5” 13.0” x 24.2” x 12.5” 14” x 27.7” x 13.6” Peso 41,4 lbs. 44,1 lbs. 52,9 lbs. 6000 8000 10000 SACC BTU... -
Page 29: Identificación De Piezas
IDENTIFICACIÓN DE PIEZAS Figura 2 ON/OFF SHORT MODE TIMER TEMP TIMER SLEEP PARA NPPAC6KWM PARA NPPAC8KWM Y NPPAC10KWM e t r e t r r e t r o i Panel de control Panel Salida de descarga Receptor de señal del control... -
Page 30: Instrucciones De Instalación
Sello de espuma B (adhesivo) 2 piezas Sello de espuma C (no adhesivo) 1 pieza Soporte de seguridad y dos tornillos 1 juego Manguera de descarga 1 pieza Control remoto y batería 1 juego PARA NPPAC8KWM PARA NPPAC6KWM Y NPPAC10KWM... - Page 31 UBICACIÓN Figura 3 La ubicación de instalación debe cumplir estos requisitos: • Asegúrese de instalar la unidad en una superficie nivelada para minimizar los ruidos y las vibraciones. • La unidad debe instalarse cerca de un enchufe con conexión a tierra y debe ser posible acceder a la descarga de la bandeja de recolección (que se encuentra en la parte posterior de la unidad).
- Page 32 Tipo 1: Instalación en una ventana colgante Sello de espuma B (adhesivo, más corto) Corte las tiras de sellos de espuma adhesivos A y B de un largo adecuado, y colóquelas en el marco y en las hojas de la ventana, Sello de espuma A como se muestra.
- Page 33 Inserte el adaptador del deslizador para la ventana en el orificio dispuesto para tal fin. Tipo 2: Instalación en una ventana deslizante Sello de espuma B (adhesivo, más corto) Corte las tiras de sellos de espuma adhesivos A y B de un largo adecuado, y colóquelas en el marco y en las hojas de la ventana,...
- Page 34 Si lo desea, instale el Soporte de soporte de seguridad con seguridad dos tornillos, tal como se muestra. 2 tornillos Inserte el adaptador del deslizador para la ventana en el orificio dispuesto para tal fin. NOTA: Para asegurar un funcionamiento correcto, NO extienda demasiado la manguera ni la doble. Asegúrese de que la salida de aire de la manguera de escape tenga un espacio libre aproximado de 20 pulg.
-
Page 35: Control Remoto (Para Nppac6Kwm)
CONTROL REMOTO (PARA NPPAC6KWM) Antes de comenzar a utilizar el nuevo aire acondicionado, asegúrese de familiarizarse con el control remoto . A continuación se proporciona una breve introducción sobre el control remoto . Para obtener instrucciones acerca de cómo utilizar el aire acondicionado, consulte la sección INSTRUCCIONES DE OPERACIÓN de este manual . - Page 36 INDICADOR DEL CONTROL Figura 9 REMOTO Indicador de transmisión: Se enciende cuando el control remoto está transmitiendo . Indicador de modo: Muestra el modo de funcionamiento actual . AUTO – COOL – DRY – FAN ON/OFF Display: Muestra el estado de la unidad de A/C .
-
Page 37: Control Remoto (Para Nppac8Kwm Y Nppac10Kwm)
CONTROL REMOTO (PARA NPPAC8KWM Y NPPAC10KWM) Antes de comenzar a utilizar el nuevo aire acondicionado, asegúrese de familiarizarse con el control remoto . A continuación se proporciona una breve introducción sobre el control remoto . Para obtener instrucciones acerca de cómo utilizar el aire acondicionado, consulte la sección INSTRUCCIONES DE OPERACIÓN de este manual . Para obtener mejores resultados, apunte el control remoto hacia el aire acondicionado . - Page 38 Indicador de reposo: indica si el modo Sleep está activado o desactivado . Indicador de temperatura: muestra la temperatura seleccionada . Se apaga cuando la unidad está en el modo FAN . Indicador de bloqueo: se enciende cuando el control remoto está bloqueado . h. Indicador de velocidad del ventilador: muestra la velocidad del ventilador configurada en AUTO, Low, Medium o High .
-
Page 39: Instrucciones De Operación
INSTRUCCIONES DE OPERACIÓN INSTRUCCIONES DE OPERACIÓN CONTROLES Figura 12 Cool MODE Botón Mode: permite seleccionar el modo de operación. Cada vez que presione este botón, el modo cambiará de COOL>FAN >DRY. La luz indica el modo que está seleccionado. NOTA: La unidad selecciona la velocidad del ventilador automáticamente. Solo es posible configurarla cuando el control remoto está... - Page 40 Modo Dry • Presione el botón "MODE" en la unidad o en el control remoto hasta que se encienda el indicador "DRY". • No es posible modificar la temperatura ni la velocidad del ventilador en este modo. El ventilador funcionará a baja velocidad.
- Page 41 Presione el botón de ajuste TEMP/TIME para establecer la hora. Presione los botones "UP" o "DOWN" para adelantar o retrasar la hora. Cada vez que presione el botón, la hora se adelantará o se retrasará un minuto. Manténgalo presionado para cambiar la hora en incrementos de 10 minutos. Una vez establecida la hora correcta, presione y suelte el botón CLOCK o espere cinco segundos hasta que el indicador de hora deje de parpadear.
-
Page 42: Cuidado Y Mantenimiento
CUIDADO Y MANTENIMIENTO ADVERTENCIA: Apague la unidad y desconecte el enchufe de la pared antes de realizar tareas de mantenimiento o limpieza. ADVERTENCIA: NO utilice líquidos ni químicos inflamables para limpiar la unidad. • NO sumerja ni rocíe con agua la unidad para limpiarla. •... -
Page 43: Resolución De Problemas
RESOLUCIÓN DE PROBLEMAS Revise lo siguiente antes de llamar al servicio técnico. Problema Causa posible Resolución de problemas La bandeja de recolección de agua está llena. Apague y desenchufe la unidad, desagote el La unidad no se Código de error P1. agua de la bandeja de recolección de agua y enciende al presionar el vuelva a iniciar la unidad. -
Page 44: Garantía Limitada
. Los gastos por piezas y mano de obra en esta unidad están cubiertos por un período de un año a partir de la fecha de compra . Asimismo, Norpole, Inc . garantiza que el compresor (solo sus piezas) no tendrá...
