Icar RPC 8BGA Operating Manual

Automatic power factor controller
Hide thumbs Also See for RPC 8BGA:
Table of Contents

Advertisement

Quick Links

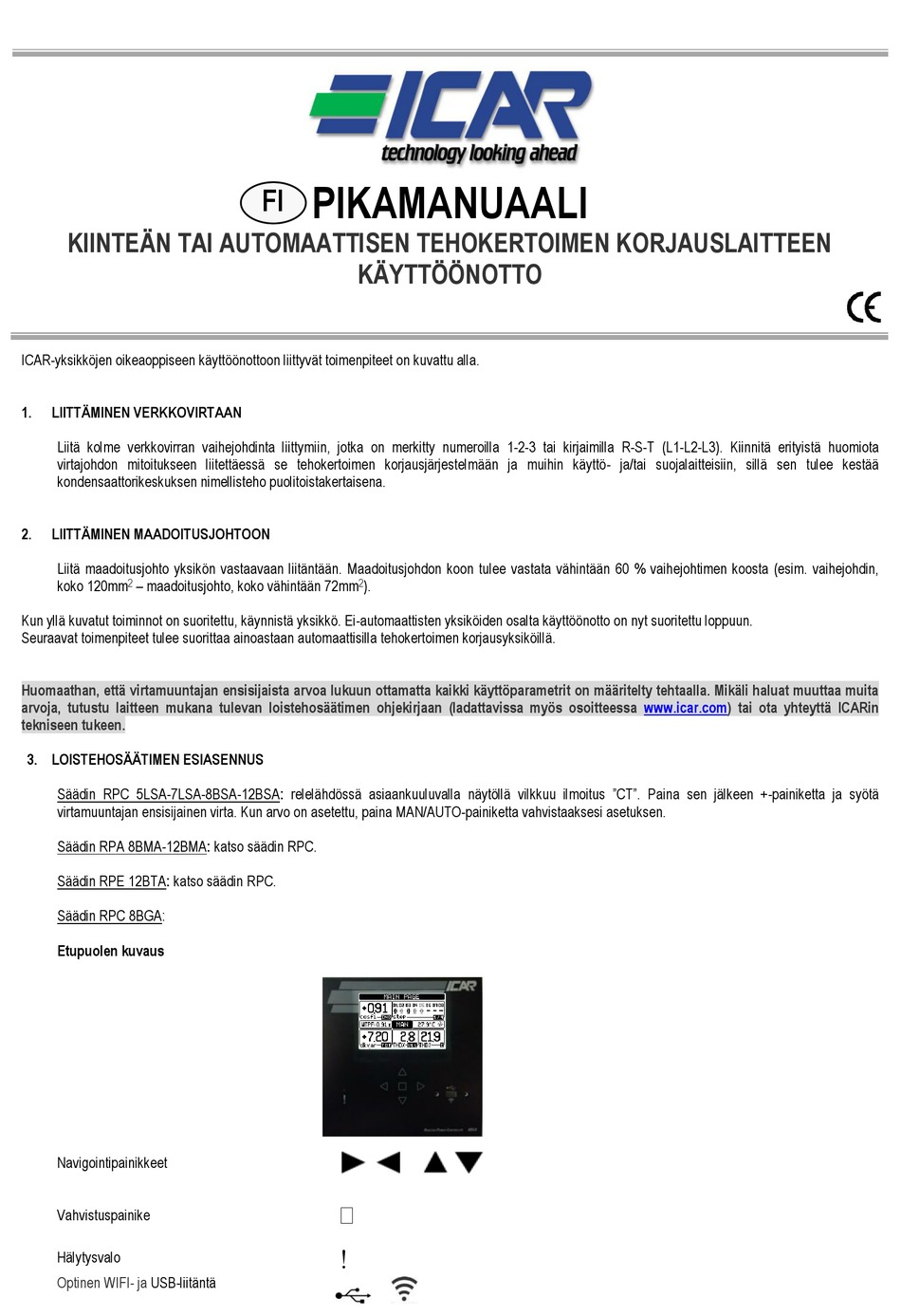

KIINTEÄN TAI AUTOMAATTISEN TEHOKERTOIMEN KORJAUSLAITTEEN
ICAR-yksikköjen oikeaoppiseen käyttöönottoon liittyvät toimenpiteet on kuvattu alla.
1.
LIITTÄMINEN VERKKOVIRTAAN
Liitä kolme verkkovirran vaihejohdinta liittymiin, jotka on merkitty numeroilla 1-2-3 tai kirjaimilla R-S-T (L1-L2-L3). Kiinnitä erityistä huomiota
virtajohdon mitoitukseen liitettäessä se tehokertoimen korjausjärjestelmään ja muihin käyttö- ja/tai suojalaitteisiin, sillä sen tulee kestää
kondensaattorikeskuksen nimellisteho puolitoistakertaisena.
2.
LIITTÄMINEN MAADOITUSJOHTOON
Liitä maadoitusjohto yksikön vastaavaan liitäntään. Maadoitusjohdon koon tulee vastata vähintään 60 % vaihejohtimen koosta (esim. vaihejohdin,
koko 120mm
– maadoitusjohto, koko vähintään 72mm
2
Kun yllä kuvatut toiminnot on suoritettu, käynnistä yksikkö. Ei-automaattisten yksiköiden osalta käyttöönotto on nyt suoritettu loppuun.
Seuraavat toimenpiteet tulee suorittaa ainoastaan automaattisilla tehokertoimen korjausyksiköillä.
Huomaathan, että virtamuuntajan ensisijaista arvoa lukuun ottamatta kaikki käyttöparametrit on määritelty tehtaalla. Mikäli haluat muuttaa muita
arvoja, tutustu laitteen mukana tulevan loistehosäätimen ohjekirjaan (ladattavissa myös osoitteessa www.icar.com) tai ota yhteyttä ICARin
tekniseen tukeen.
3. LOISTEHOSÄÄTIMEN ESIASENNUS
Säädin RPC 5LSA-7LSA-8BSA-12BSA: relelähdössä asiaankuuluvalla näytöllä vilkkuu ilmoitus "CT". Paina sen jälkeen +-painiketta ja syötä
virtamuuntajan ensisijainen virta. Kun arvo on asetettu, paina MAN/AUTO-painiketta vahvistaaksesi asetuksen.
Säädin RPA 8BMA-12BMA: katso säädin RPC.
Säädin RPE 12BTA: katso säädin RPC.
Säädin RPC 8BGA:

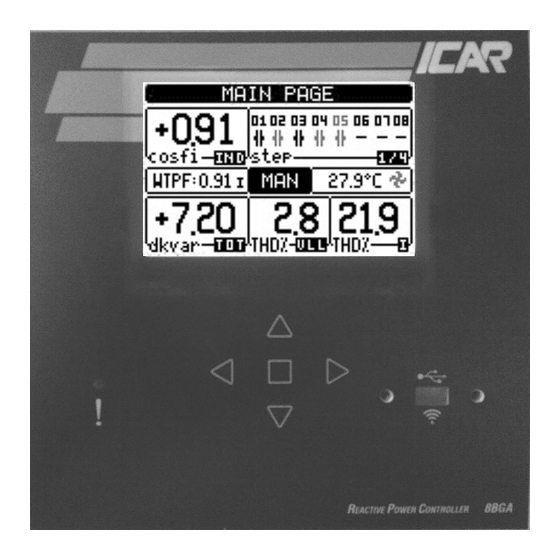

Etupuolen kuvaus
Navigointipainikkeet
Vahvistuspainike
Hälytysvalo
Optinen WIFI- ja
USB-liitäntä
PIKAMANUAALI
FI
KÄYTTÖÖNOTTO
).
2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RPC 8BGA and is the answer not in the manual?

Questions and answers

Related Manuals for Icar RPC 8BGA

Summary of Contents for Icar RPC 8BGA

  • Page 1 Seuraavat toimenpiteet tulee suorittaa ainoastaan automaattisilla tehokertoimen korjausyksiköillä. Huomaathan, että virtamuuntajan ensisijaista arvoa lukuun ottamatta kaikki käyttöparametrit on määritelty tehtaalla. Mikäli haluat muuttaa muita arvoja, tutustu laitteen mukana tulevan loistehosäätimen ohjekirjaan (ladattavissa myös osoitteessa www.icar.com) tai ota yhteyttä ICARin tekniseen tukeen.
  • Page 2 Parametrien asettaminen Seuraavat toimenpiteet tulee suorittaa automaattisen ICAR-tehokertoimen korjauslaitteen ensimmäisellä käynnistyskerralla: Syötä päivämäärä ja aika. Tehokerroinsäätimessä näkyy sivu: Tällä sivulla voit muuttaa numeroarvoja painikkeilla . Numerosta toiseen voit liikkua - painikkeilla. Vahvista valinta -painikkeella. Syötä haluamasi kieli. Tehokerroinsäätimessä näkyy sivu: Vahvista sivunvaihto LANGUAGE-sivulle -painikkeella.
  • Page 3 Säätimen määrittelemä toimenpiteen tila. Musta symboli: toimenpide suoritettu. Harmaa symboli: Fattore di potenza medio settimanale, calcolato sugli ultimi 7 gg toimenpidettä ei suoritettu. Ei symbolia: tilasta ei poistuttu. Harmaa numero: toimenpide ei toistaiseksi ole saatavilla (esimerkki: toimenpide on juuri sammutettu). Viikoittainen todellinen tehokerroin, laskettu viimeisen 7 päivän ajalta Laitteen sisälämpötila, Tuulettimen tila ( = pysättetty...
  • Page 4 Parametrilistaus MENU SELITYS YLEISASETUKSET Kieli, kirkkaus, näytön sivut jne. YLEINEN Virtamuuntaja, asennus ASKELEET Kondensaattoriportaan kokoonpano MASTER OUTPUT Ohjelmoitava lähtö Master käytössä MASTER / SLAVE Laitteen toimintatapa Master /Slave SLAVE/SEURAAJA 01 LÄHDÖT Ohjelmoitavat lähdöt 01 … … SLAVE/SEURAAJA 08 LÄHDÖT Ohjelmoitavat lähdöt 08 OHJELMOITAVAT TULOT Ohjelmoitavat digitaaliset tulot SALASANAT...
  • Page 5 Johdotuskaavio Vakio kolmivaihekytkentä KOLMIVAIHEKYTKENTÄ (TYYPILLINEN). Kytkentä vakio sovelluksiin. Vaihe – vaihe jännite L2-L3 Jännitemittaus Virtamittaus L1 vaihe V (L2-L3 ) Ja (L1)  90° Vaihekulma asetus Capacitor overload current measure 1 kpl L2-L3 P02.22 = LV Parametriasetukset P02.03 = Kolmivaihe /(Three- phase) P02.04 = L1 P02.06 = L2-L3...

  • Page 6: Tekniset Ominaisuudet

    VASTUU ICAR S.p.A. ei ole vastuussa suorista tai välillisistä henkilövahingoista tai aineellisista vahingoista, kun ne ovat seurausta yksiköiden virheellisestä asennuksesta tai asiattomasta käytöstä. Tekniset Ominaisuudet SUPPLY Auxiliary voltage Us 100 - 415V~ 110 - 250V= Operating voltage range 90 - 456V~...
  • Page 7 Tekninen tuki UTU Oy - Ulvilan toimipiste PL 20, Ahjontie 1 28401 Ulvila Puh (02) 550 800 Fax (02) 550 8680 www.utu.eu utu@utu.eu etunimi.sukunimi@utu.eu s. 7 / 40...

  • Page 8: Display Page Navigation

    AUTOMATIC POWER FACTOR CONTROLLER RPC 8BGA Operating manual (user version ) WARNING!  Carefully read the manual before the installation or use.  This equipment is to be installed by qualified personnel, complying to current standards, to avoid damages or safety hazards.
  • Page 9 11. Waveform page 26. Measure table for Limits / analog outputs 12. Expandability 27. Commands menu 12.1. Additional resources 28. Installation 12.1.1. Communication 13. Inputs, outputs, internal variables, counters, analog inputs 14. Limit thresholds (LIMx) 1. Introduction The 8BGA automatic power factor controller unit has been designed to offer state-of-the-art functions for power factor compensation applications.
  • Page 10 5. Operating modes The currently selected mode is displayed in reverse at the center of the home page. There are three possible operating modes, listed below: 5.1. Manual mode (MAN)  When the unit is brand new and has never been programmed, it automatically enters in MAN mode. ...
  • Page 11  If the password code entered matches the User access code (password:1000) or the Advanced access code (password:2000 Available value only if the controller is not installed on the ICAR cabinet) , then the correspondent unlock message is shown. ...

  • Page 12: Voltage And Current

    8. Display page navigation  Keys ▲and ▼scroll through the measurements pages one by one. The title bar shows the current page.  Some measurements may not be shown depending on the system programming and connections.  Sub-pages, which can be opened with key ►, are also available on some pages (displaying voltages and currents in the form of bar graphs, for example).
  • Page 13 Voltage/current distortion and frequency value Push ▼ Harmonics (voltage and current) Push ▼ Waveforms (voltage and current) Push ▼ Energy meters Key ► switches between Total/Partia indications Push ▼ Event log Event time stamp Event Event descriptio number / total Push ▼...

  • Page 14: Real Time Clock

    Real time clock Push ▼ System info Software Plant / Hardware panel Parameters name revision level internal board temp. Push ▼ Service Time Indicates the remaining type of until the next maintenance service to be performed Date on which the maintenance has been performed...
  • Page 15  For more information download the complete manual of the RPC 8BGA power factor controller from the web site www.icar.com download area concerning the low voltage power factor correction systems. Numeric values of the selected order 11. Waveform page ...

  • Page 16: Additional Resources

    The setup menus related to the expansions are always accessible, even if the expansion modules are not physically fitted.  For more information download the complete manual of the RPC 8BGA power factor controller from the web site www.icar.com download area concerning the low voltage power factor correction systems.

  • Page 17: Limit Thresholds (Limx)

    AINx 1…4 AOUx Analog Outputs  For more information download the complete manual of the RPC 8BGA power factor controller from the web site www.icar.com download area concerning the low voltage power factor correction systems. 14. Limit thresholds (LIMx) ...

  • Page 18: Parameter Setting (Setup) With Pc

    USB programming dongle code CX01 19. Parameter setting (setup) with PC  You can use the PFC Remote Monitoring software to transfer (previously programmed) set-up parameters from the power factor really to the hard drive of the PC and vice versa. ...
  • Page 19 MASTER OUTPUTS Programmable outputs of master device MASTER / SLAVE Device role (master or slave) SLAVE 01 OUTPUTS Programmable outputs of slave device 01 … … SLAVE 08 OUTPUTS Programmable outputs of slave device 08 PROG. INPUTS Programmable digital inputs PASSWORD Password access management COMMUNICATION...

  • Page 20: Parameter Table

    work memory. The data backup 'copy' and 'restore' commands can be found in the commands menu. (see chapter 27. Command menu) 21. Parameter table  Below are listed all the programming parameters in tabular form. For each parameter are indicated the possible setting range and factory default, as well as a brief explanation of the function of the parameter.
  • Page 21 OFF / 1 – 600 P02.12 Disconnection sensitivity 0.50 IND – 0.50 CAP Setpoint cosphi 1 (standard) 0.95 IND P02.13 0.50 IND – 0.50 CAP Setpoint cosphi 2 0.95 IND P02.14 0.50 IND – 0.50 CAP P02.15 Setpoint cosphi 3 0.95 IND 0.50 IND –...
  • Page 22 OFF-ON Slave 8 enable OFF-ON P05.10 For more information download the complete manual of the RPC 8BGA power factor controller from the web site www.icar.com download area concerning the low voltage power factor correction systems. M06 – SLAVE 01 OUTPUTS...
  • Page 23 0.05 0.00-600.00 P14.n.05 Delay OFF 0.05 0.00-600.00 For more information download the complete manual of the RPC 8BGA power factor controller from the web site www.icar.com download area concerning the low voltage power factor correction systems. M15 – PASSWORD Default Range P15.01...
  • Page 24 P18.n.12 P18.n.13 Temperature alarm threshold 2 ° 0-212 For more information download the complete manual of the RPC 8BGA power factor controller from the web site www.icar.com download area concerning the low voltage power factor correction systems. M19 - MISCELLANEOUS...
  • Page 25 Reset source OFF-ON-INPx-OUTx-LIMx-REMx P21.n.08 Channel number (x) For more information download the complete manual of the RPC 8BGA power factor controller from the web site www.icar.com download area concerning the low voltage power factor correction systems. M22 – ANALOG INPUTS (AINn,n=1..4)
  • Page 26 P26.n.01 - Alarm enabled - General enabling of the alarm. If the alarm isn't enabled, it's as if it doesn't exist. P26.n.02 - Retained alarm - Remains in the memory even if the cause of the alarm has been eliminated. P26.n.03 - Operating mode –...
  • Page 27 Harmonic protection The temperature 2 measured by the MCP5 module is higher than threshold set with Module nr. n P18.n.13. Temperature 2 too high Slave xx link error The slave nr. X does not communicate with the master. Check the RS-485 wiring. Clean the air filter Clean the air intake filter of the ventilation system.
  • Page 28 The following table shows all the functions that can be attributed to the OUTn programmable digital inputs.  For more information download the complete manual of the RPC 8BGA power factor controller from the web site www.icar.com download area concerning the low voltage power factor correction systems.
  • Page 29 The following table lists all measures that can be associated with the limits (menu M20) and outputs (menu M23).  For more information download the complete manual of the RPC 8BGA power factor controller from the web site www.icar.com download area concerning the low voltage power factor correction systems.

  • Page 30: Wiring Diagrams

    Reset maintenance interval 1 counter Resets maintenance interval 1 counter Reset maintenance interval 2 counter Resets maintenance interval 2 counter Reset maintenance interval 3 counter Resets maintenance interval 3 counter □  Once the required command has been selected, press to execute it.
  • Page 31 THREE-PHASE CONNECTION (typical). Wiring configuration to use for standard applications. Voltage measure 1 ph-to-ph voltage reading L2-L3 Current measure L1 phase Between V (L2-L3 ) and I (L1)  90° Phase angle offset Capacitor overload current measure 1 reading calculated on L2-L3 P02.22 = LV Parameter setting P02.03 = Three-phase...
  • Page 32 SINGLE-PHASE CONNECTION . Wiring configuration for single-phase applications Voltage measure 1 phase voltage reading L1-N Current measure L1 phase Between V (L1-N ) and I (L1)  0° Phase angle offset Capacitor overload current measure 1 reading calculated on L1-N Parameter setting P02.03 = Single-phase P02.22 = LV...
  • Page 33 Full three-phase wiring, with neutral FULL THREE-PHASE CONNECTION, WITH NEUTRAL . Wiring configuration used for standard applications with full three-phase voltage control. Voltage measure 3 ph-to-n and 3 ph-to-ph voltage readings L1-N, L2-N, L3-N, L1-L2, L2-L3, L3-L1 Current measure L1-L2-L3 phase Phase angle offset 0°...
  • Page 34 Configuration with MV measurement and correction on LV side CONFIGURATION WITH MV MEASUREMENT AND CORRECTION ON LV SIDE Voltage measure 1 ph-to-ph voltage reading L2-L3 on MV side Current measure L1 phase Phase angle offset 90° Capacitor overload current measure 1 reading on L1-L3, LV side Parameter setting P02.03 = Three-phase...
  • Page 35 Full MV wiring configuration Configuration with MV measurement and correction Voltage measure 3 ph-to-ph voltage reading L1-L2, L2-L3, L3-L1 on MV side Current measure L1-L2-L3 phase Phase angle offset 90° Capacitor overload current measure 1 reading on L1-L3, LV side Parameter setting P02.03 = Three-phase P02.22 = MV...
  • Page 36 Steps on expansion modules Fast regulation configuration s. 36 / 40...

  • Page 37: Master/Slave Configuration

    Static correction Voltage measure 3 ph-to-ph voltage reading L1-L2, L2-L3, L3-L1 Current measure L1-L2-L3 phase Phase angle offset 90° Capacitor overload current measure 3 Readings on L1-L2, L2-L3, L3-L1 Parameter setting P02.03 = Three-phase P02.22 = LV P02.04 = L1-L2-L3 P02.29 = Fast P02.06 = L1-L2-L3 Master-Slave configuration...
  • Page 38 MASTER SLAVE 01 SLAVE 02 SLAVE 03 P05.01 = COM1 P05.01 = COM1 P05.01 = COM1 P05.01 = COM1 P05.02 = Master P05.02 = Slave01 P05.02 = Slave02 P05.02 = Slave03 P05.03=ON P05.04 = ON P05.05 = ON P04.1.01 = Stepx ….

  • Page 39: Terminals Position

    Terminals position 6 00V~ 5 0 / 60 Hz Mechanical dimensions and front panel cutout (mm) s. 39 / 40...

  • Page 40: Technical Characteristics

    Use 60°C/75°C copper (CU) conductor only – 1,5mm AWG Range: 0,2mm stranded or solid Field Wiring Terminals Tightening Torque: 0,18Nm INFORMATION AND TECHNICAL SERVICE Sales Department: sales@icar.com Technical Service: tech.cv@icar.com Document: 8BGA operating manual (user version); Rev.:3; Date: 21/01/2014 s. 40 / 40...
