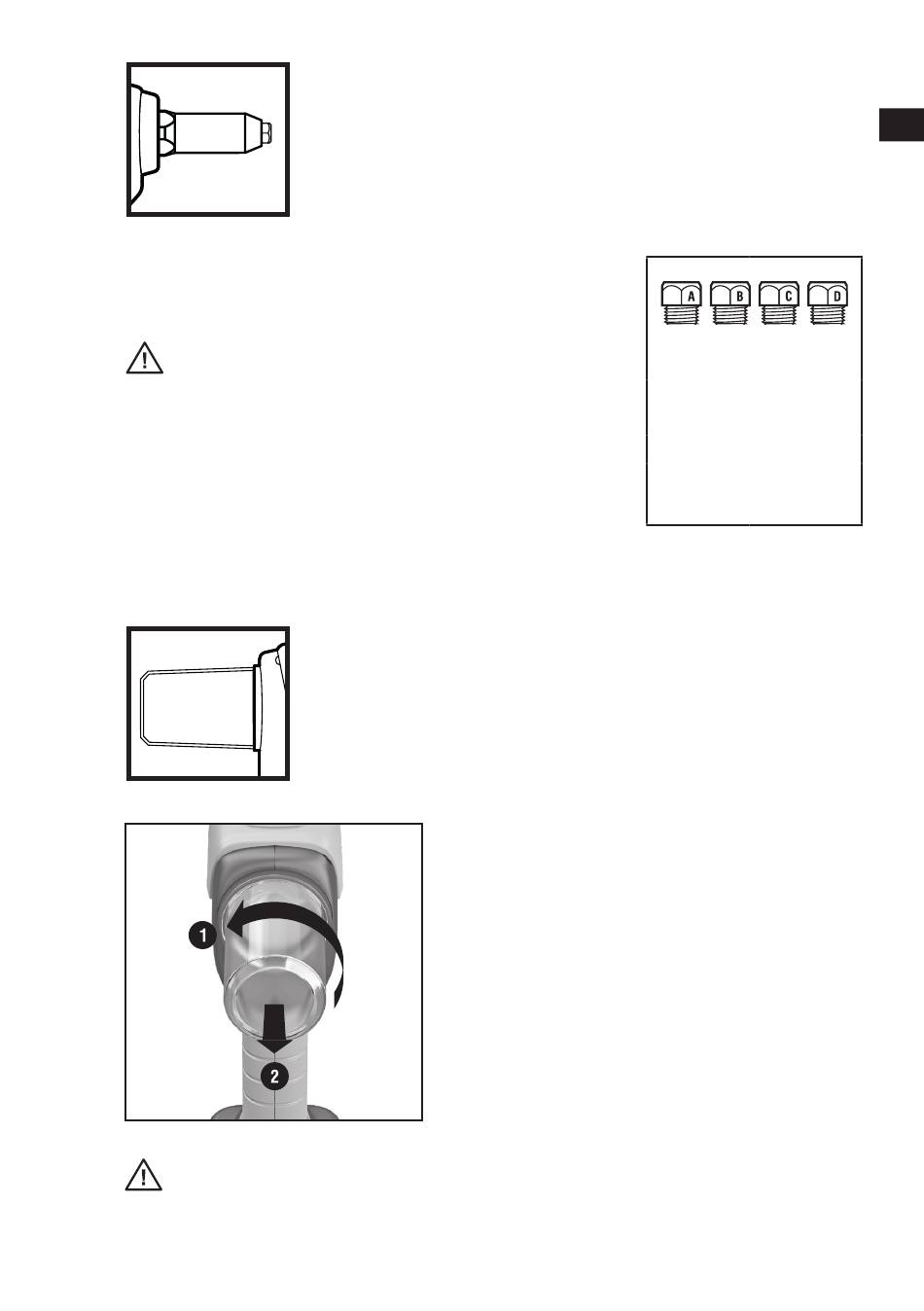

POSE DE RIVETS
1- Choisir le nez de pose en fonction du diamètre du corps du rivet
gravé sur le nez en se reportant au tableau ci-contre.
ATTENTION
la machine peut être endommagée
si un nez non approprié est utilisé.
2 - Insérer le clou du rivet dans le nez de pose
3 - Placer le corps du rivet dans le trou de perçage
de la pièce à assembler.
4 - Actionner la gâchette jusqu'à rupture du clou.
ATTENTION
si le bol récupérateur est plein, le clou de rivet peut rester bloqué dans le tube éjecteur
et la machine n'est alors plus opérationnelle.
1
INSTRUCTIONS DE POSE
2
BOL
RÉCUPÉRATEUR
Assurez-vous que le bol récupérateur n'est pas plein.
Le bol récupérateur peut être facilement vidé :
1. Tourner le bol récupérateur dans
2. Retirer le bol récupérateur et le vider.
3. Positionner le bol récupérateur sur la
4. Tourner le bol récupérateur dans le
nez
A
B
C
D
le sens inverse des aiguilles d'une
montre. Vous devez entendre un
« clic ».
machine
sens des aiguilles d'une montre. Vous
devez entendre un « clic »
ELEMENT FIVE - Manuel d'utilisation
EN
FR
PL
CZ
IT
NEZ
Ø rivet (mm)
Ø2.4
Ø3.0/3.2
Ø4.0
Ø4.8/5.0
