MITECH GEMINI Installation And User Manual

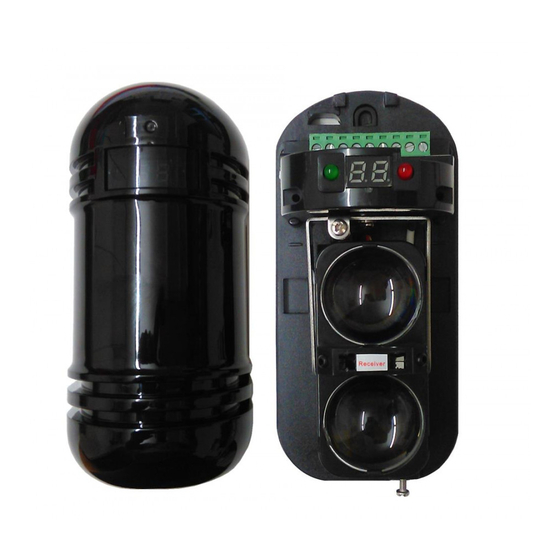

GEMINI è la mini barriera all'infrarosso attivo a doppia lente dalle dimensioni molto contenute. Precablata e pronta per l'installazione
è composta da un'unità trasmittente ed una ricevente con 8 frequenze digitali selezionabili.
CARATTERISTICHE TECNICHE E CONSUMI
Portata massima: 100 m (GEMINI 100)
60 m (GEMINI 60)
30 m (GEMINI 30)
Frequenze digitali selezionabili: 8
Sincronizzazione: ottica
Allineamento con mirino e segnalazione a led (nota: il led rosso sul modulo TX non ha alcuna
funzione e rimane sempre acceso)
Angolo di rilevazione verticale: 20°, orizzontale: 180°
Temperatura di funzionamento: da -25°C a +55°C
Disqualifica: incorporata
Buzzer di allarme e di stato in fase di programmazione
Tempo di risposta: regolabile tra 50 e 240m/sec.
Alimentazione: da 13.8 a 24 Vdc
Assorbimento massimo: 100 mA
Tensione minima di funzionamento (livello segnale): da 1,8 a 2,0 Volt (ottimale da 2,6 a 3,6)
Dimensioni: 170x80x80 cm
Grado di protezione: IP55
Funzionamento disqualifica: quando il segnale diminuisce lentamente fino a giungere a 0,8 V
il modulo RX attiva l'uscita fault (allarme anti-fog), quando il segnale raggiunge invece 0,4 V il
modulo RX attiva l'uscita di allarme.

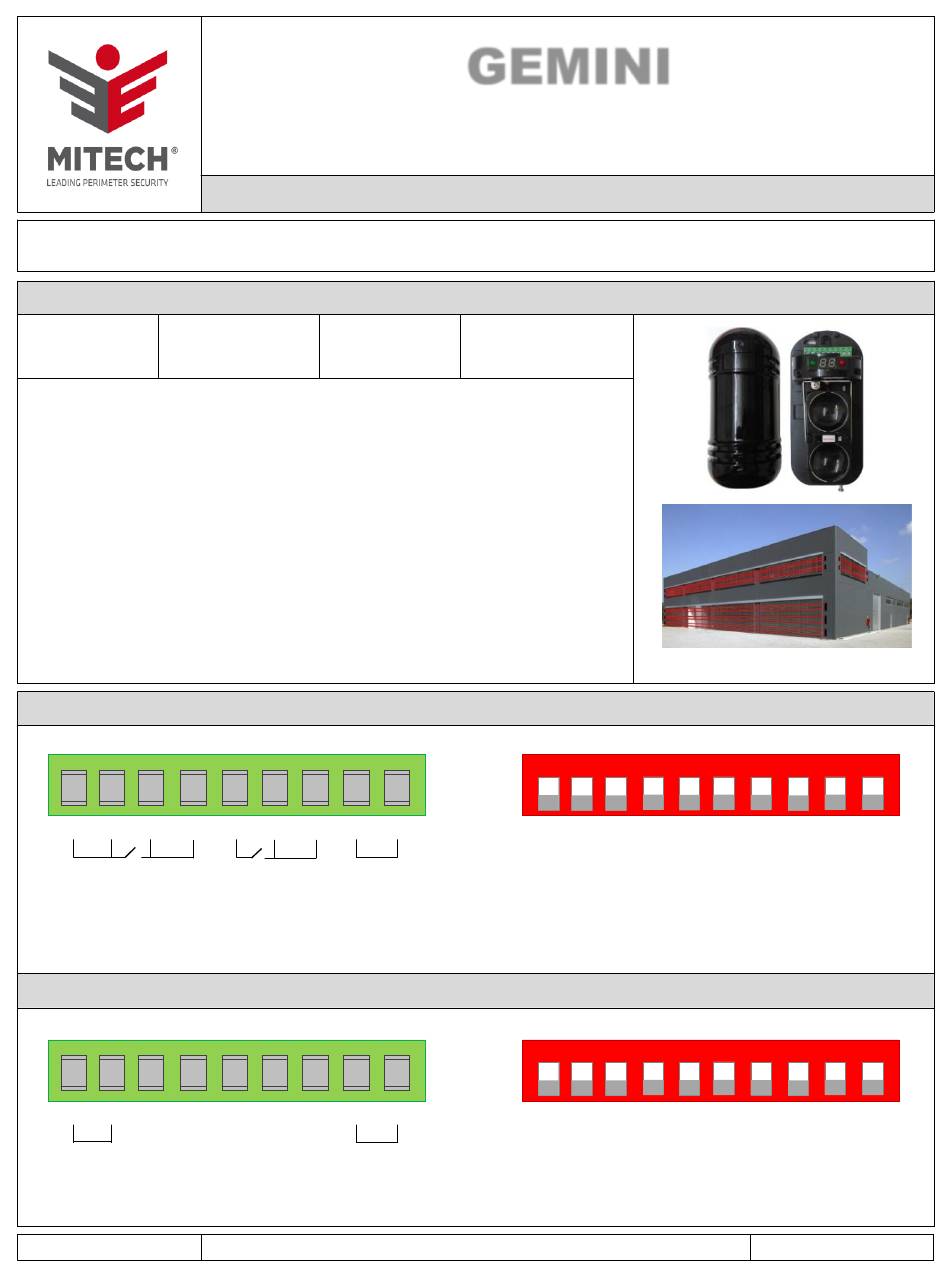

DESCRIZIONE MORSETTIERA E DIP SWITCH RICEVITORE
MORSETTIERA
9 8 7 6
C
NO NC
TAMPER FAULT
1 – 2: alimentazione 13,8 / 24 Vdc
3 – 4 – 5: uscita allarme NC o NO
6 – 7 – 8: uscita disqualifica (fault) NC o NO
8 – 9: uscita tamper NC
DESCRIZIONE MORSETTIERA E DIP SWITCH TRASMETTITORE
MORSETTIERA
9 8 7 6
TAMPER
1 – 2: alimentazione 13,8 / 24 Vdc
3 – 4 – 5 – 6 – 7: non utilizzati
8 – 9: uscita tamper NC
MADE IN ITALY
MINI BARRIERA ALL'INFRAROSSO ATTIVO DOPPIA LENTE
Disponibile in tre versioni GEMINI 30, GEMINI 60 e GEMINI 100
Istruzioni di uso ed installazione
Portata minima:
5 4 3 2(-) 1(+)
NO C NC
ALARM POWER
5 4 3 2(-) 1(+)
POWER
GEMINI - Rev. 07 - 10/2020 - MITECH® srl si riserva di modificare i dati senza preavviso.
GEMINI
CON DISPLAY DI CONTROLLO
50 m (GEMINI 100)
30 m (GEMINI 60)
15 m (GEMINI 30)
ON
1 2 3
1 – 2 – 3: impostazione frequenza
4 – 5 – 6: non utilizzati
7 – 8: selezione funzione (vedere TABELLA FUNZIONI a PAG.2)
9: ON/OFF cicalino
10: ON/OFF display
ON
1 2 3
1 – 2 – 3: impostazione frequenza
4 – 5 – 6: non utilizzati
7 – 8: selezione funzione (vedere TABELLA FUNZIONI a PAG.2)
10: ON/OFF display
DIP SWITCH
4 5 6 7 8
DIP SWITCH
4 5 6 7 8
Pagina 1 di 2
9 10
9 10
