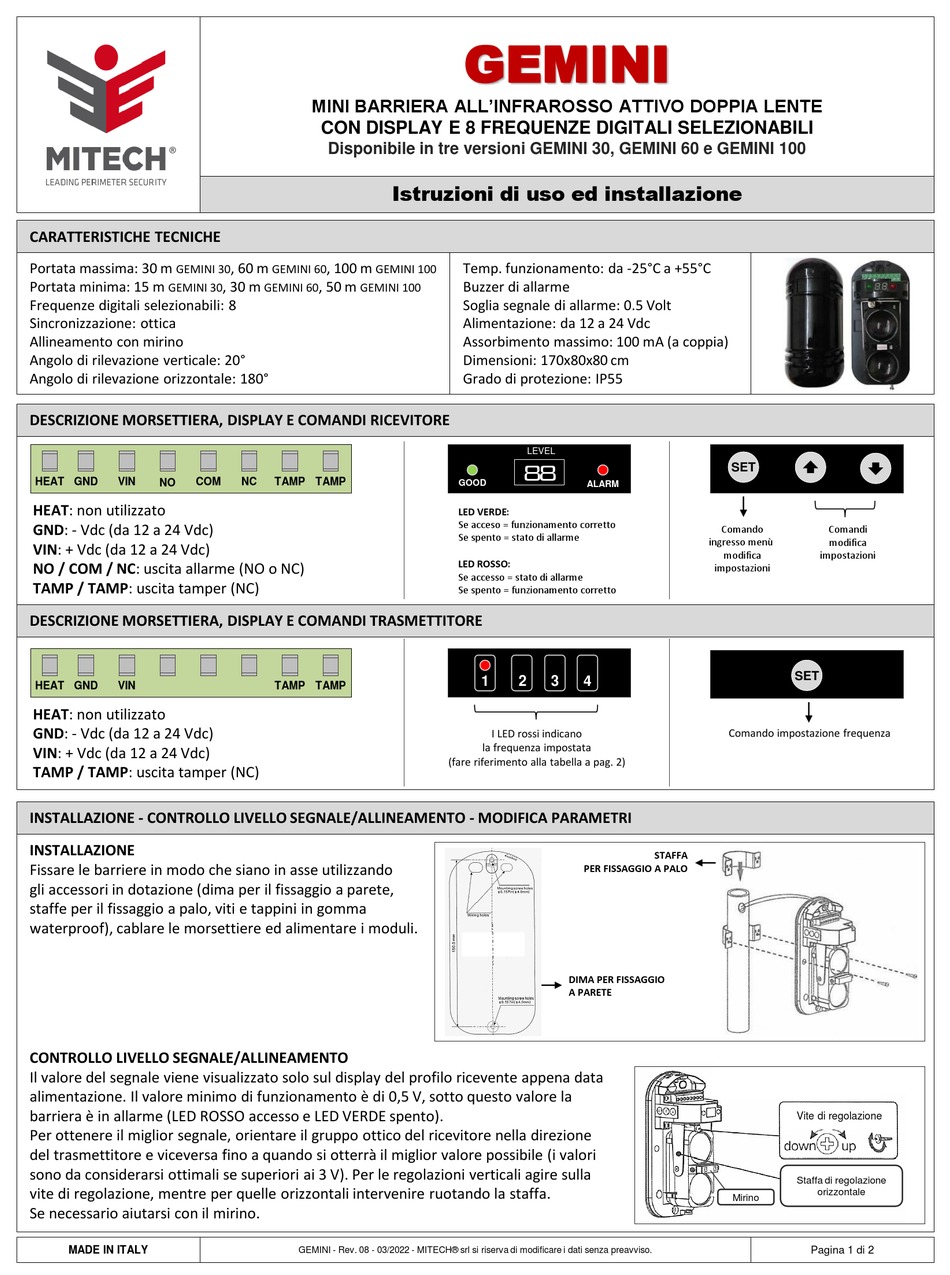

MITECH GEMINI 30 Installation And User Manual

CARATTERISTICHE TECNICHE
Portata massima: 30 m
GEMINI 30
Portata minima: 15 m
GEMINI 30
Frequenze digitali selezionabili: 8
Sincronizzazione: ottica
Allineamento con mirino
Angolo di rilevazione verticale: 20°
Angolo di rilevazione orizzontale: 180°
DESCRIZIONE MORSETTIERA, DISPLAY E COMANDI RICEVITORE
HEAT GND VIN COM
NO
HEAT: non utilizzato
GND: - Vdc (da 12 a 24 Vdc)
VIN: + Vdc (da 12 a 24 Vdc)
NO / COM / NC: uscita allarme (NO o NC)
TAMP / TAMP: uscita tamper (NC)
DESCRIZIONE MORSETTIERA, DISPLAY E COMANDI TRASMETTITORE
HEAT GND VIN
HEAT: non utilizzato
GND: - Vdc (da 12 a 24 Vdc)
VIN: + Vdc (da 12 a 24 Vdc)
TAMP / TAMP: uscita tamper (NC)
INSTALLAZIONE - CONTROLLO LIVELLO SEGNALE/ALLINEAMENTO - MODIFICA PARAMETRI
INSTALLAZIONE
Fissare le barriere in modo che siano in asse utilizzando
gli accessori in dotazione (dima per il fissaggio a parete,
staffe per il fissaggio a palo, viti e tappini in gomma
waterproof), cablare le morsettiere ed alimentare i moduli.
CONTROLLO LIVELLO SEGNALE/ALLINEAMENTO
Il valore del segnale viene visualizzato solo sul display del profilo ricevente appena data
alimentazione. Il valore minimo di funzionamento è di 0,5 V, sotto questo valore la
barriera è in allarme (LED ROSSO accesso e LED VERDE spento).
Per ottenere il miglior segnale, orientare il gruppo ottico del ricevitore nella direzione
del trasmettitore e viceversa fino a quando si otterrà il miglior valore possibile (i valori
sono da considerarsi ottimali se superiori ai 3 V). Per le regolazioni verticali agire sulla
vite di regolazione, mentre per quelle orizzontali intervenire ruotando la staffa.
Se necessario aiutarsi con il mirino.
MADE IN ITALY
MINI BARRIERA ALL'INFRAROSSO ATTIVO DOPPIA LENTE
CON DISPLAY E 8 FREQUENZE DIGITALI SELEZIONABILI
Disponibile in tre versioni GEMINI 30, GEMINI 60 e GEMINI 100
Istruzioni di uso ed installazione
, 60 m , 100 m
GEMINI 60 GEMINI 100
, 30 m , 50 m
GEMINI 60 GEMINI 100
NC TAMP TAMP
TAMP TAMP
GEMINI - Rev. 08 - 03/2022 - MITECH® srl si riserva di modificare i dati senza preavviso.
GEMINI
Temp. funzionamento: da -25°C a +55°C
Buzzer di allarme
Soglia segnale di allarme: 0.5 Volt
Alimentazione: da 12 a 24 Vdc
Assorbimento massimo: 100 mA (a coppia)
Dimensioni: 170x80x80 cm
Grado di protezione: IP55
LEVEL
88
GOOD
ALARM
LED VERDE:
Se acceso = funzionamento corretto
Se spento = stato di allarme
LED ROSSO:
Se accesso = stato di allarme
Se spento = funzionamento corretto
1 2 3 4
I LED rossi indicano
la frequenza impostata
(fare riferimento alla tabella a pag. 2)
PER FISSAGGIO A PALO
DIMA PER FISSAGGIO
A PARETE
SET
Comando Comandi
ingresso menù modifica
modifica impostazioni
impostazioni
SET
Comando impostazione frequenza
STAFFA
Vite di regolazione
Staffa di regolazione
orizzontale
Mirino
