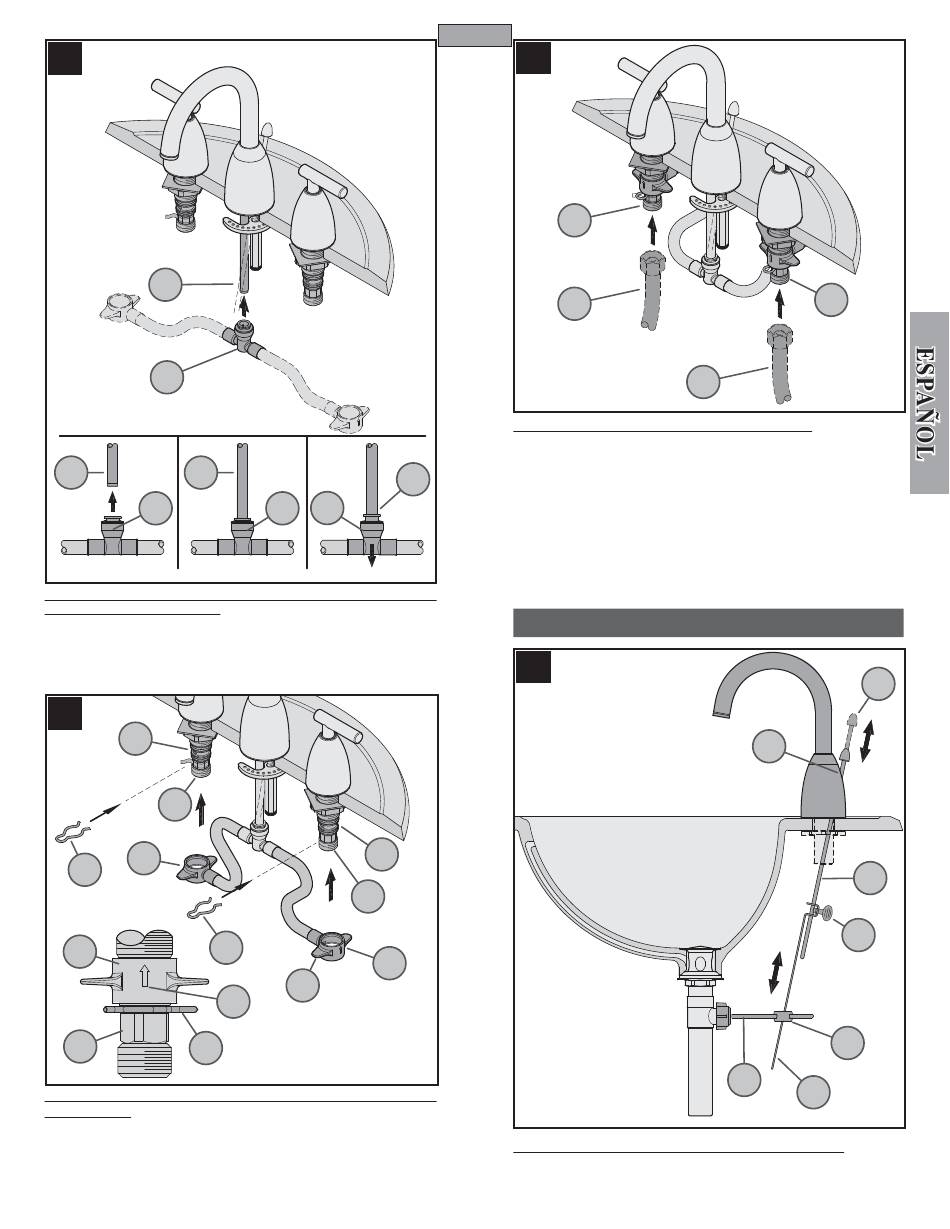

12 CÓMO HACER LA CONEXIÓN DE LA MANGUERA AL
CUERPO DEL CONDUCTO
Desde abajo del fregadero, introduzca el conector central (12A) en el vástago del conducto
(12B) hasta que ya no se le pueda presionar más. Tire del recinto de conexión rápida
(12A). Si el recinto y el collarín interno (12C) se separan ligeramente pero no se salen
del tubo receptor (12B), la conexión esta segura.
13
13C
13B
13A
13E
13E
13A
13D
13B
13E
13 CÓMO CONECTAR LA MANGUERA EN EL CUERPO DE
LA VÁLVULA
Coloque los conectores de extremo (13A) con las fl echas (13D) señalando para arriba en los
cuerpos de las válvulas (13B). Presione los conectores de extremo (13A) completamente
hacia arriba hasta que se asienten completamente. Cuide de no dañar los aros tóricos
(13C). Coloque los sujetadores (13E) de los cuerpos de extremo (13C) para segurar los
conectores de extremo (13A).
ESPAÑOL
12C
12A 12A
13C
13B
13D
13A
14
14B
14A
14 CONEXIONES DE SUMINISTRO DE AGUA
Conecte las líneas del suministro de agua (14A) a las entradas del grifo (14B). Las
líneas de suministro de agua caliente se instalan en la entradada izqueierda. Las
líneas de suministro de agua fría se instalan en la entrada derecha. (Las líneas de
suministro no son incluidas.) Siga por favor las instrucciones del fabricante al instalar
las líneas de fuente.
INSTALACIÓN DEL CUERPO DE DRENAJE DE SALTO
15
15 INSTALACIÓN DEL MECANISMO DE VACIADO
Instale y ajuste el cuerpo de drenaje (15A) con las instrucciones que son incluidas en
el conjunto del cuerpo de drenaje.
