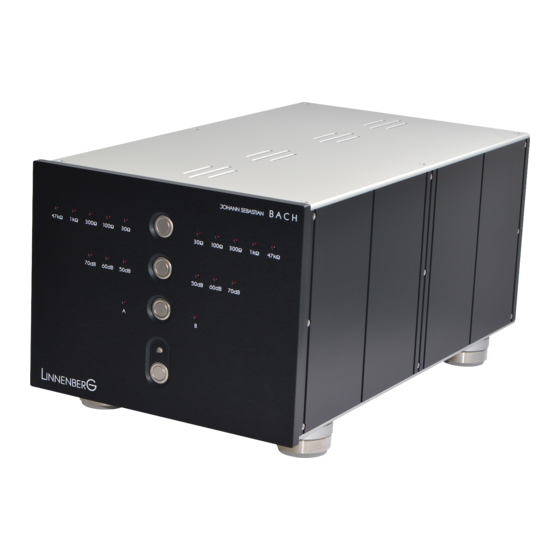

- Page 1 BACH JOHANN SEBASTIAN PHONO STAGE...
- Page 2 Bedienungsanleitung...
- Page 3 Für viele Musikliebhaber ist die Wiedergabe von Vinyl Schallplatten das wichtigste Medium Musiksammlung. Dafür spricht unverwechselbare Charakter des analogen Klangs, als auch die Tatsache, dass sich die Wiedergabequalität in jüngster Zeit nochmals erheblich verbessert hat. Die BACH Phonostufe erzielt den perfekten Analogklang durch die Verwendung einer vollständig symmetrischen...
- Page 4 Betrieb Raumtemperaturen über 30 Grad Celsius und / oder extreme Luftfeuchtigkeit sollten vermieden werden. Stellen Sie das Gerät auf eine feste, ebene Fläche, z. B. ein Regal, wo es bequem zu bedienen ist. Wählen Sie einen Ort, an dem das Verbindungskabel zum Tonarm kurz ist (weniger als 1,5 m).
- Page 5 Sobald das Netzkabel angeschlossen ist, sollte die blaue Betriebsanzeige LED aufleuchten und blinken, wenn Netzschalter anschließend der Taster auf der Vorderseite betätigt werden. Schalten Sie das Gerät aus, indem Sie die vordere Taste erneut drücken, und stellen Sie die Signalverbindungen her. Wenn alles verbunden ist, wieder einschalten und Spaß...
- Page 6 Anschliessen des Line – Ausgangs Verbinden Sie die Verbindungskabel von den Ausgängen der BACH mit den Eingängen Ihres Vorverstärkers. Es wird dringend empfohlen, sym. Audioverbindungen zu verwenden. Das ist nicht nur aus Gründen der bestmöglichen Performance wichtig, sondern auch um den gewünschten Verstärkungsfaktor zu erzielen.
- Page 7 Tonabnehmersystem eine echte massefreie, symmetrische Quelle ist, ist die Verwendung symmetrischen Eingangs sinnvoll. Verbinden Sie die Ausgangskabel Ihres Plattenspielers mit dem XLR-Eingang des linken rechten Kanals. Schließen Sie Pin (Gehäuse / Masse) an keiner Stelle des Kabels, des Plattenspielergehäuses oder des Tonarms an Pin 2 oder 3 des XLR-Steckers kurz.
- Page 8 Der Cinch (RCA) ist hauptsächlich aus Gründen der Kompatibilität da. Er funktioniert sehr gut für Moving-Coil Abnehmer, Quellenimpedanz solcher Systeme sehr niedrig diese Betriebsart begünstigt. Bitte beachten Sie, dass Sie in diesem Fall die Kabelabschirmung die Funktion des zweiten Signalleiters übernimmt. Aufgrund der hohen Gleichtaktunterdrückung symmetrischen Eingänge...
- Page 9 Markt zahlreiche Tonarmkonfigurationen gibt - hauptsächlich für unsymmetrische Phonoverstärker - kann LINNENBERG AUDIO nicht garantieren, dass eine Konfiguration automatisch ordnungsgemäß funktioniert. Manchmal ist unvermeidlich, verschiedenen Erdungskonfigurationen zu experimentieren. Ihr Händler hilft Ihnen gerne bei Problemen. Auswahl Kanal A / B Die BACH Phonostufe hat zwei unabhängige...
- Page 10 Auswahl des Verstärkungsfaktors Jeder Eingang verfügt über Verstärkungseinstellungen. 50dB, 60dB oder 70dB. Die 50dB-Einstellung ist für MM-Systme oder Step Up Übertrager vorgesehen, während die 60dB / 70dB Verstärkung für MC-Systeme verwendet wird. Auch hier können Sie im laufenden Betrieb einem Wert anderen wechseln.
- Page 11 Sicherungsaustausch Wechseln der Sicherung Der Sicherungshalter befindet sich auf der Rückseite Geräts zwischen fest verdrahteten Netzschalter IEC- Stromeingang. Die Sicherung(en) müssen durch 2 Stück eines 2AT-Typs (5 x 20 mm) ersetzt werden. Versuchen niemals, Sicherungshalter kurzzuschließen. Normalerweise sollte Sicherung nicht durchbrennen - wenn dies der Fall ist, ist dies ein Zeichen für...
- Page 12 Owner’s Manual...
- Page 13 For many music lovers, the playback of vinyl records is the most important medium in their music collection. This is supported by the unmistakable character of the analogue sound, as well as the fact that the playback quality has improved considerably in recent times. The BACH phono stage achieves the perfect analog sound through the use of a fully symmetrical circuit that suppresses noise and...
- Page 14 Basic operation Room temperatures over 30 degrees Celsius (86 degrees Fahrenheit) and / or extreme humidity should be avoided. Place the unit on a solid, flat level surface such as a shelf where it is convenient to operate. Choose a location where the connecting cable to the tonearm is short (less than 1.5m).
- Page 15 Once the power cord is connected, the blue indicator LED should light up and blink when the power switch and subsequently the front panel push button are operated. Turn off the unit by pushing the front button again and do the signal connections.
- Page 16 Connecting the Analog Output Connect the left and right interconnect cables from the BACH's outputs to your preamplifier left and right inputs. To maintain best sound quality, it is strongly recommended that balanced audio connections to be used. This is not only for the reason of the best possible performance, it is also important for getting the desired overall gain.
- Page 17 minimize interference from magnetic, hum, and RF sources. Since a phono cartridge is actually a true balanced source, a balanced input is provided. Connect the output cables from your turntable to the left and right channel XLR input. Do not short pin 1 (chassis/ground) to either pin 2 or 3 of the XLR connector at any point in the cable, turntable chassis, or tonearm.
- Page 18 The Cinch (RCA) is mainly there for convenience reasons. It will work very fine for Moving Coil cartridges as the source impedance of such transducers is very low. Please note that in this case you swap the cable shield with the function of the second signal conductor.
- Page 19 Since there numerous tonearm configurations on the market – mainly intended for unbalanced standard phono amplifiers – LINNENBERG AUDIO cannot guarantee that configuration will automatically work properly. Sometimes experimenting with different ground schemes is inevitable. Your dealer will help you if a problem arises.
- Page 20 Gain Selection Adjustment Each input has 3 gain settings. 50dB, 60dB or 70dB. The 50dB setting is intended for MM- cartridges or step up transformers, whereas the 60dB/70dB gain is used for MC-cartridges. Again, you can switch over from one to another on the fly.
- Page 21 BACH fuse replacement Replacing the fuse The fuse holder is located on the back of the unit, between the hard wired mains switch and the IEC-power inlet. The fuse(s) must be replaced by 2 pieces of a 2AT type (5x20mm). Never attempt to short the fuse holder.
- Page 22 Specifications Gain : 50 – 60 – 70dB (sym. input -> sym. output) Noise : Gain = 50dB, U 5mV : 80dB Linear, unweighted, BW = DC - Gain = 70dB, U 30kHz 500μV : 61dB Gain = 50dB, U 5mV : 93dB Linear, unweighted, BW = 400 Hz - Gain = 70dB, U...
- Page 24 CE declaration of conformity Product Type: Phono preamplifier Model: J. S. BACH Linnenberg-Elektronik declares that this product complies with Voltage Directive 2014/35/EU Electromagnetic Compatibility Directive 2014/30/EU as well as the Ecodesign Directive 2009/125/EC. The unit meets all currently valid regulations only in its original condition.
