- Page 1 User manual industrial overhead doors © All rights reserved. FlexiForce® 2006 handleiding IND www.flexiforce.com...
- Page 2 INDUSTRIAL hardware set for low headroom overhead doors (CE-LHR) max. w = 5,0m max. h = 5,0m max. kg = 300kg CE-LHR, CE-FLH ©All rights reserved. Flexi-Force BV 2006 (patent pending) FF-MANUAL CE-LHR /1 WWW.FLEXIFORCE.COM...
- Page 3 User Guide, Main tenance Instructions, Dismantling instructions, Service Log Book and this manual. a CE-identification plate has been placed on the door. user has b een given instructions and demonstration of the proper use and functioning of the door. FF-MANUAL CE-LHR /2 WWW.FLEXIFORCE.COM...
- Page 4 We expressly reject all other terms and conditions. On request we will send you a copy of these terms and conditions free of charge. A copy may also be downloaded from our website www.flexiforce.nl. Flexi-Force strives to deliver 100 % in conformance with the order. In practice, in spite of all our controls, this is not always possible.
-
Page 5: System Description
9K…(E). The distance between panel and track is bigger compared to other lift systems. Therefore the rollers need to have a longer shaft as well, article code 575LHR and 575-304LHR (stainless steel). FF-MANUAL CE-LHR /4 WWW.FLEXIFORCE.COM... -
Page 6: Build-In Specifications

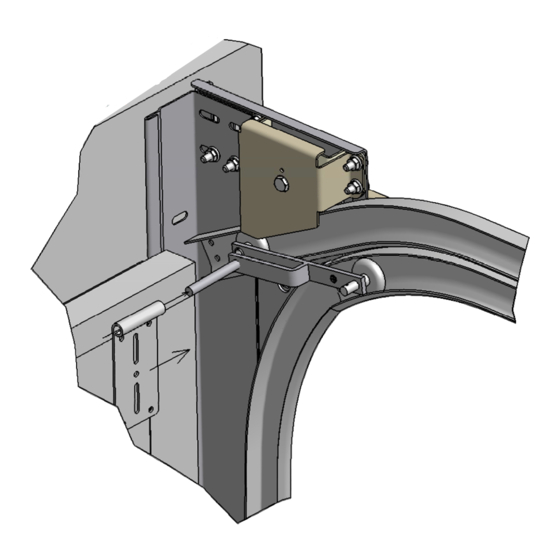

145 mm INSTALLATION OF TRACK SYSTEM Distinguishing feature With CE-LHR systems the door turns through the bend directly above the clear height. The horizontal section consists of a double track. See figure. Tracks The track system of the LHR System consists of a vertical and a horizontal section. -
Page 7: Other Remarks
Length of horizontal track on LHR is standard based on mounting a tension set even if it is not part of the delivery. • When ordered “double hardware” the standard top roller construction for single hardware is supplied. LIST OF PRODUCTS SPECIAL FOR CE-LHR Article code Description 567-554-2GD... -
Page 8: Installation Step By Step
INSTALLATION STEP BY STEP FF-MANUAL CE-LHR /7 WWW.FLEXIFORCE.COM... - Page 9 440LHR 575LHR+ 580CEN Roller of upper adjustable hinge must be filled out with bushes to protect the top tandem roller. FF-MANUAL CE-LHR /8 WWW.FLEXIFORCE.COM...
- Page 10 2090L 688CR INSTALLATION FF-MANUAL CE-LHR /9 WWW.FLEXIFORCE.COM...
- Page 11 FF-MANUAL CE-LHR /10 WWW.FLEXIFORCE.COM...
- Page 12 DETAILS 80K… 3086C… 35U300LH 35U40 80K… 80K… FF-MANUAL CE-LHR /11 WWW.FLEXIFORCE.COM...
- Page 13 FF-MANUAL CE-LHR /12 WWW.FLEXIFORCE.COM...
- Page 14 FF-MANUAL CE-LHR /13 WWW.FLEXIFORCE.COM...
- Page 15 FF-MANUAL CE-LHR /14 WWW.FLEXIFORCE.COM...
- Page 16 GEBRUIKERHANDLEIDING industriële overhead deuren © All rights reserved. FlexiForce® 2010 handleiding IND www.flexiforce.com...
- Page 17 manual ATTENTIE! ALGEMENE WAARSCHUWINGEN! Voor het veilig gebruiken en onderhouden van deze industriële overhead deur dienen er een aantal voorzorgsmaatregelen te worden genomen. Neem daarom, voor ieders veiligheid, onderstaande waarschuwingen en aanwijzingen in acht! Neem bij twijfel contact op met uw leverancier. Deze handleiding beslaat het gebruiken en bedienen van de standaard overhead deur.
- Page 18 manual BEGRIPSOMSCHRIJVING + WAARSCHUWINGEN LET OP! VEILIGHEID INSTRUKTIES VOOR DEZE DEUR Ondeskundige installatie, onderhoud of verkeerde bediening van deze deur kan gevaar of verwondingen veroorzaken. Deze deur moet voorzien zijn van een CE-merk! Volg deze veiligheidsinstructies: Installatie, onderhoud en reparaties mogen alleen uitgevoerd worden door een gekwalificeerde en ervaren overhead deur monteur!
-
Page 19: Openen En Sluiten
manual GEBRUIKERSDOEL 3.1 Openen en sluiten met hand bediening De overhead deur is bedoeld om een opening in een Bij dit principe wordt de deur met de hand bediend. gebouw af te sluiten. Het is niet toegestaan om de overheaddeur te gebruiken voor andere doeleinden. De OPENEN overheaddeur is niet bedoeld als toegangsdeur voor De deur bij de handgreep pakken en omhoog trekken. - Page 20 manual Ontkoppelen met noodhandketting: SLUITEN De handketting van de elektromotor dient alleen bij Met beide handen een zijde van de ketting vastpakken stroomuitval of bij een defect aan de aandrijving voor het en rustig naar beneden trekken en de deur zal sluiten handmatig openen en sluiten van de deur.
- Page 21 manual LOOPDEUR 7.2 Onderloopbeveiliging Dit is alleen mogelijk in combinatie met een elektrische aandrijving. Wanneer iets de werking van de deur LOOPDEUR MOET ALTIJD belemmert, bijvoorbeeld een persoon of een object, dan GESLOTEN ZIJN ALS DE DEUR IN zorgt deze krachtbegrenzing ervoor dat de deur stopt en BEWEGING GEBRACHT WORDT! zich automatisch weer opent om het obstakel vrij te geven.
- Page 22 manual REPARATIES, ONDERHOUD Reinigen buitenzijde deurblad. De deur kan met een zeem, water en een neutrale zeep, EN STORINGEN bijvoorbeeld autoshampoo, gereinigd worden vervolgens met leiding water nagespoeld worden. 8.1 Algemeen Het is verstandig en in Europa zelfs verplicht Reinigen binnenzijde deurblad. om uw overhead regelmatig (minimaal 1x Let er op dat smeervet en olie niet door reiniging van de jaar)
- Page 23 UW LEVERANCIER VOOR OVERHEAD DEUREN EN PARTNER VOOR ONDERHOUD EN SERVICE: © 2010 FlexiForce B.V., NEDERLAND. www.flexiforce.nl...
