Summary of Contents for Supermicro SUPERO C9Z590-CG
- Page 1 C9Z590-CG C9Z590-CGW...
-
Page 3: About Standardized Warning Statements
The following statements are industry standard warnings, provided to warn the user of situations which can potentially cause a bodily injury. Should you have questions or experience difficulty, contact Supermicro's Technical Support De- partment for assistance. Only certified technicians should attempt to install or configure components. - Page 4 C9Z590-CG/-CGW QUICK REFERENCE GUIDE 限用物質含有情況標示聲明 限 限 用 用 物 物 質 質 含 含 有 有 情 情 況 況 標 標 示 示 聲 聲 明 明 書 書 Declaration of the Presence Condition of the Restricted Substances Marking 設備名稱：主機板...
-
Page 5: Ami Bios Post Codes
AMI BIOS POST Codes AMI BIOS POST Codes About AMI BIOS POST Codes The table below lists some of AMI BIOS POST codes for C9Z490-PG/-PGW. For more information, refer to https://www. supermicro.com/manuals/other/AMI_AptioV_BIOS_POST_Codes_for_SM_Motherboards.pdf. Code Description 0x32 CPU post-memory initialization is started... - Page 6 C9Z590-CG/-CGW QUICK REFERENCE GUIDE M.2 Device Installation Instructions M.2 Device Installation Instructions Installation with Pre-installed Standoffs Notes: 1. The graphics shown above are examples of the M.2 installation. The motherboard you received may or may not look exactly the same. 2.
- Page 7 C9Z590-CG/-CGW QUICK REFERENCE GUIDE M.2 Device Installation Instructions Installation without Pre-installed Standoffs Notes: 1. The graphics shown above are examples of the M.2 installation. The motherboard you received may or may not look exactly the same. 2. To install an M.2 22110 device, please refer to the instructions of Installation with Pre-installed Standoffs on the previous page.
-
Page 8: Audio Configuration
C9Z590-CG/-CGW QUICK REFERENCE GUIDE Audio Configuration Audio Configuration Audio Configuration 2 Channel 4.1 Channel 5.1 Channel 7.1 Channel Orange Center/Subwoofer Center/Subwoofer (Center/LFE Out) Black Rear Speaker Out Rear Speaker Out Rear Speaker Out (Surround) Light Blue Line In Line In Line In Side Speaker Out (Line In/Side Speaker Out) - Page 9 C9Z590-CG/-CGW QUICK REFERENCE GUIDE Notes Notes...

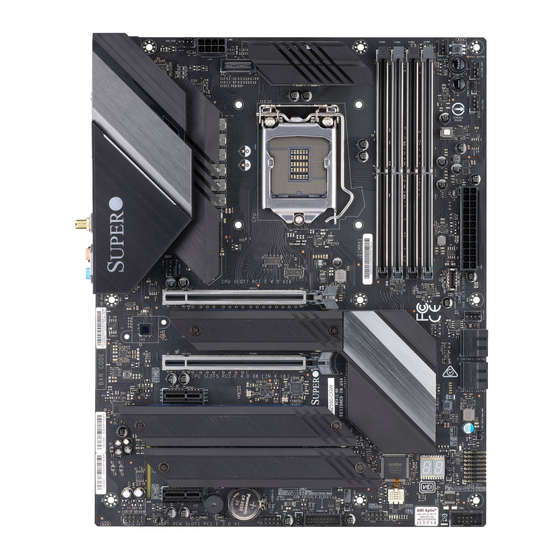

- Page 10 UPERMICR C9Z590-CG/-CGW . 1.00 uiCk efeRenCe uide Motherboard Layout and Features I/O BACK PANEL MAC CODE MAC CODE BAR CODE BAR CODE AUDIO FP DP/HDMI 22110 HD AUDIO USB 0/1/2/3 LAN1 LAN2 USB 6 (3.2, 10Gb) USB 8 (3.2, 10Gb) USB 7 (3.2, 20Gb) USB 9 (3.2, 20Gb) JRLED1...
-
Page 11: Jumpers And Connectors
• One Supermicro Motherboard • One Quick Reference Guide • Four SATA Cables • One Driver CD • One I/O Shield • Two Antennas (C9Z590-CGW only) • One S-Connector Jumpers and Connectors Jumpers Jumper Description Default CLEAR CMOS... -
Page 12: Led Indicators
• www.supermicro.com (Email: support@supermicro.com) • Manuals: http://www.supermicro.com/support/manuals • Drivers & Utilities: https://www.supermicro.com/wftp/driver/ • Safety: http://www.supermicro.com/about/policies/safety_information.cfm LED Indicators LED Indicators Description Color/State Bootable Device POST: Orange ON BOOT LED Bootable Device POST (Power-On Self-Test) Status Bootable Device POST Completion: OFF... -
Page 13: Back Panel I/O Connectors
Notes: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory updates, please refer to our website at http://www.supermicro.com/products/motherboard. - Page 14 UPERMICR 美超微電腦股份有限公司 C9Z590-CG/-CGW 快速參考指南版本 1.00 主機板元件配置圖 I/O BACK PANEL MAC CODE MAC CODE BAR CODE BAR CODE AUDIO FP DP/HDMI 22110 HD AUDIO USB 0/1/2/3 LAN1 LAN2 USB 6 (3.2, 10Gb) USB 8 (3.2, 10Gb) USB 7 (3.2, 20Gb) USB 9 (3.2, 20Gb) JRLED1 22110 LED18...
- Page 15 單一主機板包裝盒內容清單 • Supermicro主機板 x1 • 快速參考指南 • SATA訊號線 x4 • 驅動程式光碟片 x1 • 後檔板 x1 • 天線 x2 (僅 C9Z590-CGW 提供) • S-轉接器 x1 跳線器/連接埠 跳線器（Jumper） 跳線器 說明 預設值 CLEAR CMOS CMOS（可讀寫隨機存取記憶體晶片）組態資料清除開關 按鍵式開關 喇叭 / 蜂鳴器 針腳 1-4：外接喇叭 / 針腳 3-4：蜂鳴器...
- Page 16 線上技術支援及下載 • 聯絡我們（技術支援信箱）：www.supermicro.com （Email: support@supermicro.com） • 產品手冊文件：http://www.supermicro.com/support/manuals • 驅動程式及工具程式：https://www.supermicro.com/wftp/driver/ • 產品安全性須知：http://www.supermicro.com/about/policies/safety_information.cfm LED指示燈 LED 指示燈 說明 燈號顏色/狀態 正在執行硬碟POST程序：橘燈 BOOT LED 顯示硬碟開機時POST狀態 完成硬碟POST程序：燈滅 正在執行CPU POST程序：黃燈 CPU LED 顯示CPU POST狀態 完成CPU POST程序：燈滅 正在執行記憶體POST程序：藍燈 DIMM LED 顯示記憶體POST狀態 完成記憶體POST程序：燈滅 開機：綠燈 LED1 開啟/S3模式 （ 待機 ） 指示燈...
- Page 17 中央處理器和記憶體支援 本主機板 C9Z590-CG/-CGW 支援單顆第十一代Intel® Core i9/i7/i5/i3、Pentium®及Celeron®系列處理 器（ LGA1200 插槽） 。記憶體支援四組Unbuf fered DIMM non-ECC DDR4，容量最高128GB，速度最高達 3200MHz（2DPC 根據使用的處理器規格）288支針腳的記憶體插槽。欲取得雙通道效能，請安裝成對相同型號與 ， 速度之記憶體。 註：1) 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳化。更多的記憶體模組相關訊息，請參閱本公司網頁 （ ） http://www.supermicro.com/products/motherboard 。 2) 增加、移除和更換任何硬體元件前，請務必先拔掉電源線。待確實完成所有程序後，再重新連接電源線。 3) 請確保冷卻風扇工作正常，以避免系統過熱損壞處理器和主機板。 4) 本主機板僅支援第11代Intel Core系列處理器。如果在此主機板上安裝第10代Intel Core系列處理器，系統將無法開機。 DIMM（記憶體模組）安裝方式 此面朝向中央處理器 DIMMA1（黑色插槽） DIMMA2（灰色插槽） DIMMB1（黑色插槽） DIMMB2（灰色插槽） 請依照以下說明及表格安裝記憶體模組：...
- Page 18 UPERMICR 美超微电脑股份有限公司 C9Z590-CG/-CGW 快速參考指南版本 1.00 主板元件功能布局图 I/O BACK PANEL MAC CODE MAC CODE BAR CODE BAR CODE AUDIO FP DP/HDMI 22110 HD AUDIO USB 0/1/2/3 LAN2 LAN1 USB 8 (3.2, 10Gb) USB 6 (3.2, 10Gb) USB 9 (3.2, 20Gb) USB 7 (3.2, 20Gb) JRLED1 22110 LED18...
- Page 19 单一主板包裝盒內容清单 • 快速参考指南 • Supermicro主板 x1 • SATA数据线 x4 • 驱动程序光盘 x1 • 后档板 x1 • 天线 x2 (仅 C9Z590-CGW 提供) • S-转接器 x1 跳帽/接口 跳帽（Jumper） 跳帽 说明 默认值 CLEAR CMOS 清除CMOS开关 按键式开关 喇叭/蜂鸣器 针脚 1~4：外接喇叭 / 针脚 3~4：蜂鸣器 JPME2 Intel制造模式...
- Page 20 在线技术支持及下载 • 联络我们（技术支持信箱）：www.supermicro.com （Email: support@supermicro.com） • 产品手冊文件：http://www.supermicro.com/support/manuals • 驱动程序及工具软件：https://www.supermicro.com/wftp/driver/ • 产品安全性须知：http://www.supermicro.com/about/policies/safety_information.cfm LED指示灯 LED 指示灯 说明 灯号颜色/状态 正在执行启动设备POST程序：橘灯 BOOT LED 显示启动设备POST（开机自检）状态 完成启动设备POST程序：灯灭 正在执行CPU POST程序：黄灯 显示CPU POST状态 CPU LED 完成CPU POST程序：灯灭 正在执行内存POST程序：蓝灯 显示内存POST状态 DIMM LED 完成内存POST程序：灯灭 开机：绿灯 LED1 开启/S3模式（待机）指示灯 待机S3模式：绿灯闪烁 正在执行WiFi POST程序：绿灯...
- Page 21 本主板 C9Z590-CG/-CGW 支持单颗第十一代Intel® Core i9/i7/i5/i3、 Pentium®及Celeron®系列处理器 （ LGA1200接口 ） 。 内存支持四组Unbuffered DIMM non- ECC DDR4， 容量最高可达128GB， 速度最高达 3200MHz （2DPC， 根据使用的处理器规格） 288支针脚的内存插槽。 欲取得双通道效能， 请安装成对相同型号与 速度之内存。 註：1) 请安装使用本公司所认可的内存模块以达内存模块优化。更多的内存模块相关讯息，请参阅本公司网页 （ ） http://www.supermicro.com/products/motherboard 。 2) 增加、移除和更换任何硬件组件前，请务必先拔掉电源线。待确认完成所有程序后，再重新连接电源线。 3) 请确保冷却风扇工作正常，以避免系统过热损坏处理器和主板。 4) 本主板仅支持第11代Intel Core系列处理器。如果在此主板上安装第10代Intel Core系列处理器，系统将无法开机。 DIMM （ 内存模块）安装方式 此面朝向中央处理器...
- Page 22 UPERMICR C9Z590-CG/-CGW クイック参照ガイド 1.00版 マザーボードのレイアウトと機能 I/O バックパネル MAC CODE MAC CODE BAR CODE BAR CODE AUDIO FP DP/HDMI 22110 HD AUDIO USB 0/1/2/3 LAN1 LAN2 USB 6 (3.2, 10Gb) USB 8 (3.2, 10Gb) USB 7 (3.2, 20Gb) USB 9 (3.2, 20Gb) JRLED1 22110 LED18...
- Page 23 パッケージ内容 • Supermicro マザーボード 1枚 • クイック参照ガイド 1個 • SATA ケーブル 4本 • ドライバーCD 1枚 • I/O シールド 1個 • アンテナ 2本 (C9Z590-CGWのみ) • S-コネクタ 1個 ジャンパーおよびコネクタ ジャンパー ジャンパー 説明 デフォルト ボタンスイッチ CLEAR CMOS CMOSクリアスイッチ スピーカー/ブザー ピン 1～4：外部スピーカー / ピン 3～4：ブザー...
- Page 24 お問合せ先 • www.supermicro.com (Eメール：support@supermicro.com) • マニュアル：http://www.supermicro.com/support/manuals • ドライバーおよびユーティリティ：https://www.supermicro.com/wftp/driver/ • 安全性： http://www.supermicro.com/about/policies/safety_information.cfm LED インジケーター LED インジケーター 説明 カラー/状態 起動可能なデバイスのPOST：オレンジ オン BOOT LED 起動可能なデバイスのPOST（電源投入時自己診断）ステータス 起動可能なデバイス POST 完了：オフ CPU POST：イエロー オン CPU LED CPU POST（電源投入時自己診断）ステータス CPU POST 完了：オフ DIMM POST：ブルー オン DIMM LED DIMM POST（電源投入時自己診断）ステータス...
- Page 25 • 本クイック参照ガイドにある図は参考用です。お手元のコンポーネントは、本ガイドに示されている図 と異なるか、まったく同一ではない可能性があります。 • 以下に関する詳細は第2章にあるユーザーマニュアルを参照してください：ジャンパー、コネク タ、LEDインジケータ、メモリサポートおよびCPU/マザーボードインストールガイド。 CPU およびメモリサポート C9Z590-CG/-CGWは、第11世代Intel® Core i9/i7/i5/i3、Pentium®、Celeron®シリーズプロセッサーx1基、288ピンメモリ スロットx4基で(LGA1200ソケット)、最大3200MHz（2DPC、 CPU）の速度で最大128GBのバッファーなし非ECC UDIMM をサポートします。これらの DIMM スロットにタイプとサイズが同じメモリモジュールのペアを装着した場合、インターリーブメモリが生成 されてメモリパフォーマンスが向上します。 注記：1) メモリの最適化には、Supermicro によって検証済みの DIMM モジュールのみを使用してください。最新のメモリアップデートについて は、当社のウェブサイト（http://www.supermicro.com/products/motherboard）を参照してください。 2) 電源コードは必ず最後につなげてください。ハードウェアコンポーネントを追加、取り外し、または変更する前には必ず抜いてください。 3) 過熱は、CPUとマザーボードに深刻な損傷を与える可能性があります。CPUを過熱から保護するため、冷却ファンが適切に機能して いることを常に確認してください。 4) このマザーボードは第11世代コアシリーズプロセッサのみをサポートします。第10世代コアシリーズのプロセッサを使用した場合、システ ムは起動しません。 DIMM メモリ設置 CPU の方向 DIMMA1 (ブラックのスロット) DIMMA2 (グレーのスロット) DIMMB1 (ブラックのスロット)
- Page 26 UPERMICR C9Z590-CG/-CGW 퀵가이드 개정판 1.00 마더보드 레이아웃 및 특징 I/O 후면 패널 MAC CODE MAC CODE BAR CODE BAR CODE AUDIO FP DP/HDMI 22110 HD AUDIO USB 0/1/2/3 LAN1 LAN2 USB 6 (3.2, 10Gb) USB 8 (3.2, 10Gb) USB 7 (3.2, 20Gb) USB 9 (3.2, 20Gb) JRLED1 22110...
- Page 27 제품 구성물 • Supermicro 메인보드 1개 • 간편 참조 가이드 1부 • SATA 케이블 4개 • 드라이버 CD 1개 • I/O 쉴드 1개 • 안테나 2개(C9Z590-CGW만) • S-커넥터 1개 점퍼 및 커넥터 점퍼 점퍼 설명 기본값 CLEAR CMOS CMOS 초기화 스위치...
- Page 28 연락처 정보 • www.supermicro.com(이메일: support@supermicro.com) • 사용 설명서: http://www.supermicro.com/support/manuals • 드라이버 및 유틸리티: https://www.supermicro.com/wftp/driver/ • 안전: http://www.supermicro.com/about/policies/safety_information.cfm LED 표시등 LED 표시등 설명 색/상태 부팅 가능한 장치 POST: 주황색으로 켜짐 BOOT LED 부팅 가능한 장치 POST(Power-On Self-Test) 상태 부팅 가능한 장치 POST 완료: 꺼짐...
- Page 29 프로세서(LGA1200 소켓)를 지원합니다. DIMM 슬롯에 동일한 유형 및 크기의 메모리 모듈 쌍을 채우면 인터리 브 메모리가 발생하여 메모리 성능이 향상됩니다. 참고: 1) 메모리 최적화를 위해 반드시 Supermicro의 인증을 받은 DIMM 모듈을 사용해야 합니다. 최신 메모리 업데이트 당사 웹사이트본사 웹사이트 http://www.supermicro.com/products/motherboard를 참조하십시오.
- Page 30 C9Z590-CG/-CGW QUICK REFERENCE GUIDE Notes Notes...
