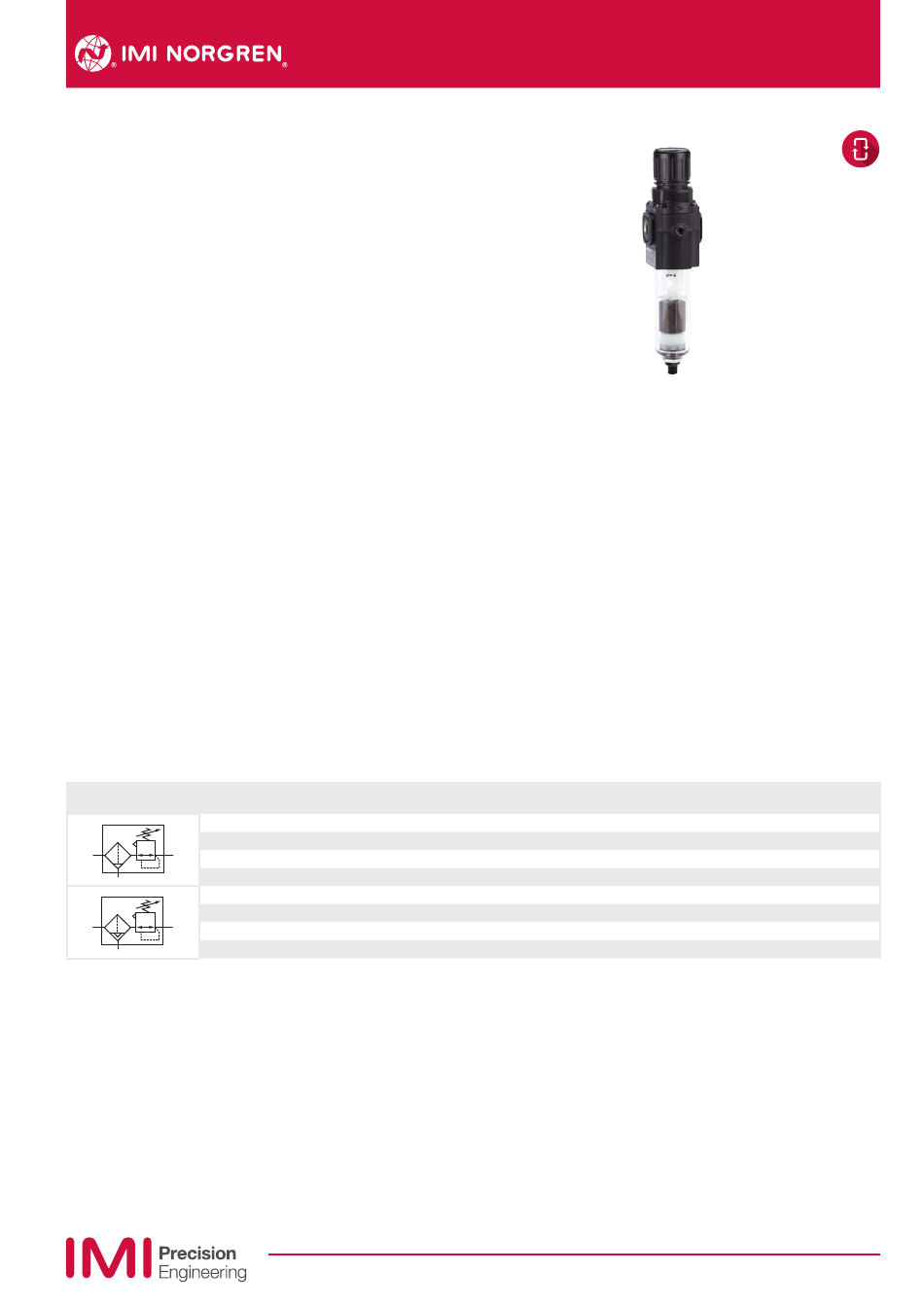

IMI NORGREN EXCELON B72G Quick Start Manual

> Anschluss: 1/4" oder
3/8" (ISO G/PTF)
> Excelon-Design erlaubt
direkten Leitungseinbau
oder modulare Instal-
lation mit anderen
Excelon-Produkten
> Hocheffiziente Wasser-
und Partikelabscheidung
> Behälter mit Bajonett-
verschluss
Technische Merkmale
Betriebsmedium:
Druckluft
Maximaler Betriebsdruck:
10 bar (145 psi)
Regelbereich:
0,3 ...10 bar ( 4 ... 145 psi)
0,3 ... 4 bar (4 ... 58 psi) optional,
0,3 ... 2 bar (4 ... 29 psi) optional
Filterelement:
40 μm und 5 μm
Anschluss:
G1/4, G3/8, 1/4 or 3/8 NPT
Manometeranschluss:
1/8" ISO Rc mit ISO G Hauptan-
schluss
1/8" PTF mit PTF Hauptanschluss
Durchfluss:
38 dm /s maximum
3
Anschluss: 1/4"
Primärdruck 10 bar (145 psi);
6,3 bar (91 psi) Sekundärdruck
Δp: 1 bar (14,5 psi) Druckdifferenz.
Technische Daten B72G- Standard Ausführung
Symbol An-
schluss
G 1/4
G 3/8
G 1/4
G 3/8
G 1/4
G 3/8
G 1/4
G 3/8
> Verrasten des Einstell-
knopfes und Verstell-
sperre sichern den
eingestellten Druck
> Metall-Behälter mit
Verschmutzungsan-
zeige
Überdrucksicherung:
Standard
Entleerung:
Manuell, automatisch oder
halbautomatisch
Betriebsbedingungen für auto-
matische Entleerung (Schwim-
mer gesteuert):
Entleerung schließt bei einem
Behälterdruck: > 0,35 bar (5 psi)
Entleerung öffnet bei einem
Behälterdruck: ≤ 0,2 bar (2.9 psi)
Minimaler Durchfluss für das
Schließen der Entleerung:
0,1 dm /s (0.2 scfm)
3
Manuelle Entleerung: Durch das
Drehen des Absperrventils in Pfeil-
richtung öffnet sich die Entleerung.
Betriebsbedingungen für
halbautomatische Entleerung
(Druck gesteuert):
Nenn- Entleerung Regelbereich
weite (bar)
Basis Manuell 0,3 ... 10
— Manuell 0,3 ... 10
Basis Manuell 0,3 ... 10
— Manuell 0,3 ... 10
Basis Automatisch 0,3 ... 10
— Automatisch 0,3 ... 10
Basis Automatisch 0,3 ... 10
— Automatisch 0,3 ... 10
Konstruktionsänderungen vorbehalten (1998 - 8033f) © 2015 Norgren Inc.
B72G - EXCELON® Modular System
Entleerung schließt bei einem
Behälterdruck: > 0,1 bar (1.5 psi)
Entleerung öffnet bei einem
Behälterdruck: < 0,1 bar (1.5 psi)
Minimaler Durchfluss für das
Schließen: 0,5 dm /s (1 scfm)
3
Umgebungs-/Mediums-
temperatur:
Kunststoffbehälter:
-34 ... +50°C (-29 ... +122°F)
Metall-Behälter:
-34 ... +65°C (-29 ... +149°F)
Um das Einfrieren der beweglichen
Teile zu vermeiden, muss
die Druckluft unter +2°C (+35°F)
frei von Feuchtigkeit sein.
Filterelement Einstellung
(µm)
40 Knopf
40 Knopf
5 Knopf
5 Knopf
40 Knopf
40 Knopf
5 Knopf
5 Knopf
Filterregler
Material:
Gehäuse: Zink
Oberteil: Acetal
Ventil: PP and TPV
Kunststoff-Behälter: PC
Metall-Behälter: Zink
Prismatisches Sichtglas
(Metall-Behälter): Transparentes PA
Filterelement: PP gesintert
Dichtungen: CR & NBR
Behälter Gewicht Typ
(kg)
PC (transparent) 0,52 B72G-2GK-QT3-RMN
PC (transparent) 0,52 B72G-3GK-QT3-RMN
PC (transparent) 0,52 B72G-2GK-QT1-RMN
PC (transparent) 0,52 B72G-3GK-QT1-RMN
PC (transparent) 0,52 B72G-2GK-AL3-RMN
PC (transparent) 0,52 B72G-3GK-AL3-RMN
PC (transparent) 0,52 B72G-2GK-AL1-RMN
PC (transparent) 0,52 B72G-3GK-AL1-RMN
