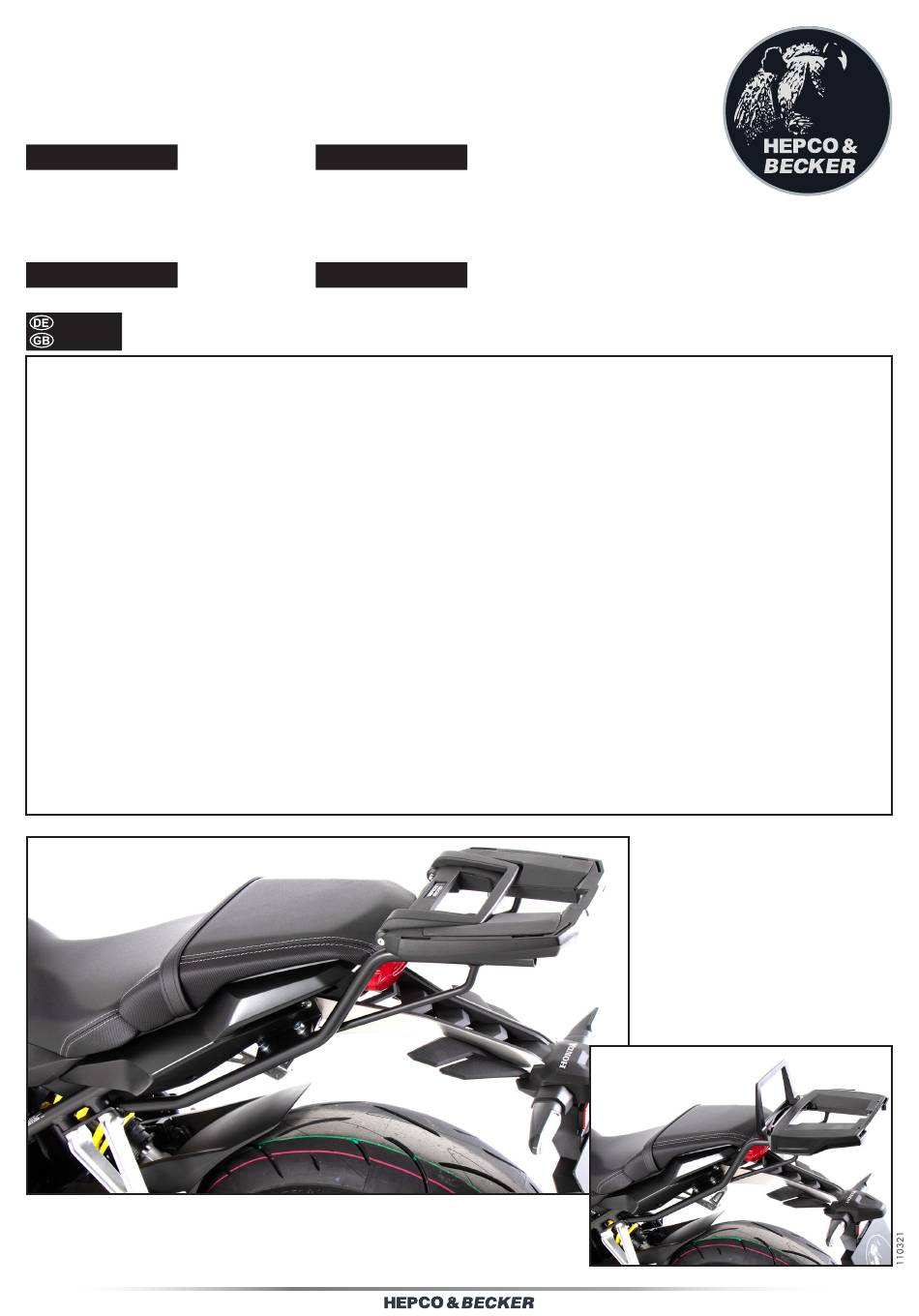

Easyrack
HONDA CB 650 R
2021-
Artikel Nr.: / Item-no.:
9529
661
01 01
schwarz/black
HONDA CBR 650 R
2021-
Artikel Nr.: / Item-no.:
9532
661
01 01
schwarz/black
INHALT
CONTENT
1x 700011506 Rohradapter links
1x 700011507 Rohradapter rechts
2x 700011504 Adapter
1x 700011508 Schraubensatz:
4
Zylinderschraube M6x20
4
Zylinderschraube M6x12
8
Zylinderschraube M8x25
4
Linsenschraube M8x25
4
Selbstsichernde Mutter M6
4
Selbstsichernde Mutter M8
4
U-Scheiben Ø6,4
12
U-Scheibe Ø8,4
4
Viereck-Scheibe 20x20x ø6,4
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
Easyrack
Alurack
Artikel Nr.: / Item-no.:
9529
652
01 01
schwarz/black
Artikel Nr.: / Item-no.:
9532
652
01 01
schwarz/black
1x 700011506 Tube adapter left
1x 700011507 Tube adapter right
2x 700011504 Adapter
1x 700011508 Screw kit:
4
4
8
4
4
4
4
12
4
When ordering a Alurack:
1x 799.901HB Alurack
1x 799.902HB Bow for Alurack
1x 799.903HB Plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 Plastic cover left
1x 700008648 Plastic cover right
Allen screw M6x20
Allen screw M6x12
Allen screw M8x25
Filister head screw M8x25
Self lock nut M6
Self lock nut M8
Washer Ø6,4
Washer Ø8,4
Special washer 20x20x ø6,4
Alurack
1
Advertisement
Table of Contents
Related Manuals for hepco & becker Easyrack 6619529 01 01
Summary of Contents for hepco & becker Easyrack 6619529 01 01
- Page 1 Easyrack Alurack HONDA CB 650 R 2021- Artikel Nr.: / Item-no.: Artikel Nr.: / Item-no.: 9529 9529 01 01 01 01 schwarz/black schwarz/black HONDA CBR 650 R 2021- Artikel Nr.: / Item-no.: Artikel Nr.: / Item-no.: 9532 9532 01 01 01 01 schwarz/black schwarz/black...
- Page 2 WICHTIG IMPORTANT Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen. Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich. Wir empfehlen, die Montage in einer Fachwerkstatt durchführen zu lassen. Bei der Montage, alle zugänglichen Schrauben vorerst nur locker andrehen, sodass eine spannungsfreie Montage gewährleistet wird.
- Page 3 Vorbereitung des Aluracks: Den beiliegenden TC-Bügel mit den Zylinder- schrauben M6x12 hinten unter dem Alurack verschrauben. Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker Topcases erforderlich. Preparing of the Alurack: Fix the bow to the rack with allen screws M6x12.
- Page 4 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage Rohradapter vorne rechts/links: Fahrtrichtung/driving direction Die Montage erfolgt zwischen Soziusfuß- raste und Rahmen mit den Zylinderschrauben M8x25. Fastening of the tube adapters front right/left: Between the footrest and the frame with the allen screws M8x25. Montage des Easyracks: Das Easyrack wird mit den Zylinderschrauben M6x20,den Viereck-Scheiben 20x20xø6,4, den U-Scheiben ø6,4 und den selbstsichernden...
- Page 5 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Aluracks: Das Alurack wird mit den Zylinderschrauben M6x20,den Viereck-Scheiben 20x20xø6,4, den U-Scheiben ø6,4 und den selbstsichernden Muttern M6 auf den Rohradaptern verschraubt. Anschließend Kunststoffabdeckung montieren. Fastening of the Alurack: On the tube adapters. Use allen screws M6x20 and special washers 20x20xØ6,4.
