Georg Bechter Licht DOT 35 Repairing Instructions

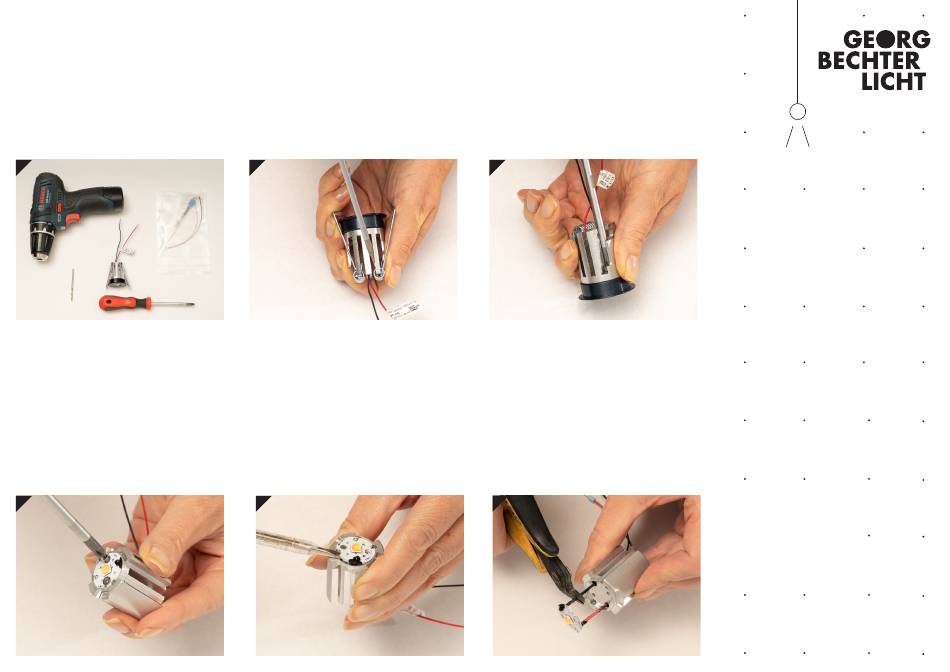

1. 1. Folgendes Werkzeug benötigen Sie für die
Reparatur der Leuchte
2. 3 mm-Bohrer, Zange, Schlitz- und
Kreuzschraubenzieher.
The following tools are required for repairing
the luminaire: 3 mm drill, pliers, one slotted
and one Phillips screwdriver
1
4. 1. Drehen Sie die beiden Schrauben, mit denen
die LED-Platine befestigt ist, heraus.
Unscrew both the screws that fix the LED
board.
4
2. 1. Drücken Sie mit dem Schraubenzieher die
beiden Schenkelfedern nach innen, um sie
zu lockern. Entfernen Sie sie anschließend
komplett vom Kühlkörper.
Use the screwdriver to press both leg springs
inwards in order to loosen them. Then
remove them completely from the cooling
element.
2
1. Lösen Sie die LED-Platine mit dem 5.
Schlitzschraubenzieher vorsichtig vom
Kühlkörper.
Use a slotted screwdriver to carefully lift the
LED board from the cooling element.
5
3. 1. Schrauben Sie den DOT-Abdeckring von
hinten auf.
Unscrew the DOT cover ring from behind.
3
6. 1. Durchtrennen Sie die Zuleitungen.
Cut the feed cables.
6
Reparaturanleitung
Repairing Instructions
DOT 35
BECHTER LICHT GMBH
Bach 201/2,
6941 Langenegg, Austria
T +43 (0) 5513 410 72
OFFICE@GEORGBECHTERLICHT.AT
WWW.GEORGBECHTERLICHT.AT
© GEORG BECHTER LICHT 2018
Stand Januar 2019
Dimensionsangaben in Millimeter. Druck und Satzfehler vorbehalten.
