1.

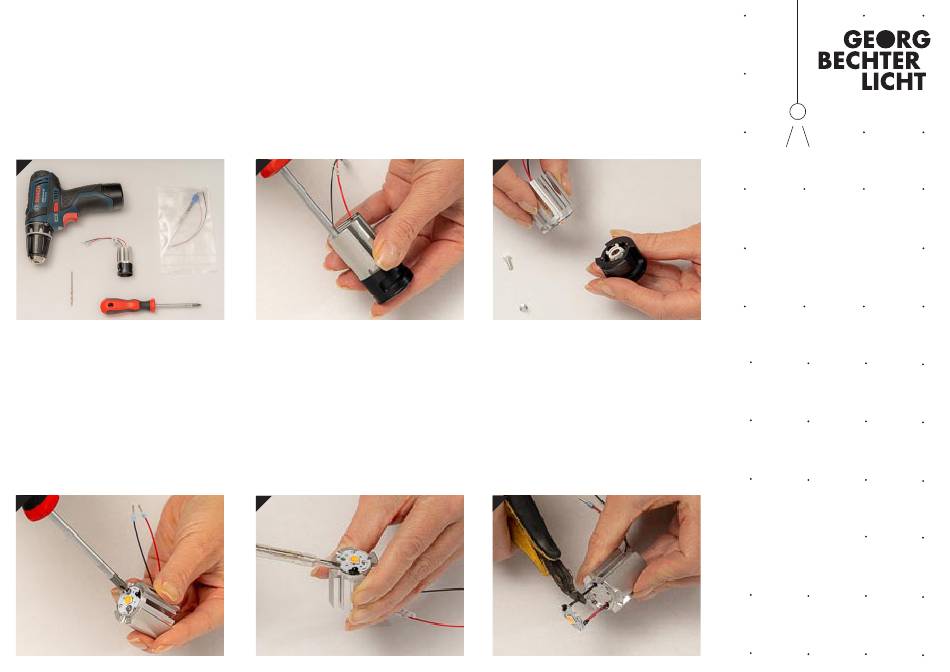

1. Folgendes Werkzeug benötigen Sie für die
Reparatur der Leuchte: 3 mm-Bohrer, Zange,
Schlitz- und Kreuzschraubenzieher
The following tools are required for repairing
the luminaire: 3 mm drill, pliers, one slotted
and one Phillips screwdriver
1
4.
1. Drehen Sie die beiden Schrauben, mit denen
die LED-Platine befestigt ist, heraus
Unscrew both the screws that fix the LED
board.
4
2.
1. Schrauben Sie den DOT-Abdeckring von
hinten auf.
Unscrew the DOT cover ring from behind.
2
1. Lösen Sie die LED-Platine mit dem
5.
Schlitzschraubenzieher vorsichtig vom
Kühlkörper.
Use a slotted screwdriver to carefully lift the
LED board from the cooling element.
5
3.
1. Entfernen Sie den Abdeckring und den
Reflektor
Remove cover ring and reflector.
3
6.
1. Durchtrennen Sie die Zuleitungen.
Cut the feed cables.
6
Reparaturanleitung
Repairing Instructions
DOT 28 Power,
DOT 28
BECHTER LICHT GMBH
Bach 201/2,
6941 Langenegg, Austria
T +43 (0) 5513 410 72
OFFICE@GEORGBECHTERLICHT.AT
WWW.GEORGBECHTERLICHT.AT
© GEORG BECHTER LICHT 2018
Stand Januar 2019
Dimensionsangaben in Millimeter. Druck und Satzfehler vorbehalten.
Advertisement
Table of Contents
Related Manuals for Georg Bechter Licht DOT 28 Power
Summary of Contents for Georg Bechter Licht DOT 28 Power
- Page 1 Use a slotted screwdriver to carefully lift the LED board from the cooling element. BECHTER LICHT GMBH Bach 201/2, 6941 Langenegg, Austria T +43 (0) 5513 410 72 OFFICE@GEORGBECHTERLICHT.AT WWW.GEORGBECHTERLICHT.AT © GEORG BECHTER LICHT 2018 Stand Januar 2019 Dimensionsangaben in Millimeter. Druck und Satzfehler vorbehalten.
- Page 2 1. Entfernen Sie vorsichtig die alte 1. Befreien Sie die Bohrlöcher für die Drähte 1. Reinigen Sie die Fläche und legen Sie die 1. Fädeln Sie die neue LED-Platine durch die Wärmeleitfolie. der LED durch Aufbohren (3mm-Bohrer) vom neue Wärmeleitfolie so auf, dass sie exakt Bohrlöcher.
