Installazione Del Prodotto - Fracarro MOD-DVB-TC Operating Instructions Manual

1. Collegare il cavo di alimentazione al dispositivo e alla rete elettrica.
2. Collegare la sorgente A/V da modulare agli ingressi RCA
3. Collegare all'uscita OUT il cavo per la distribuzione TV

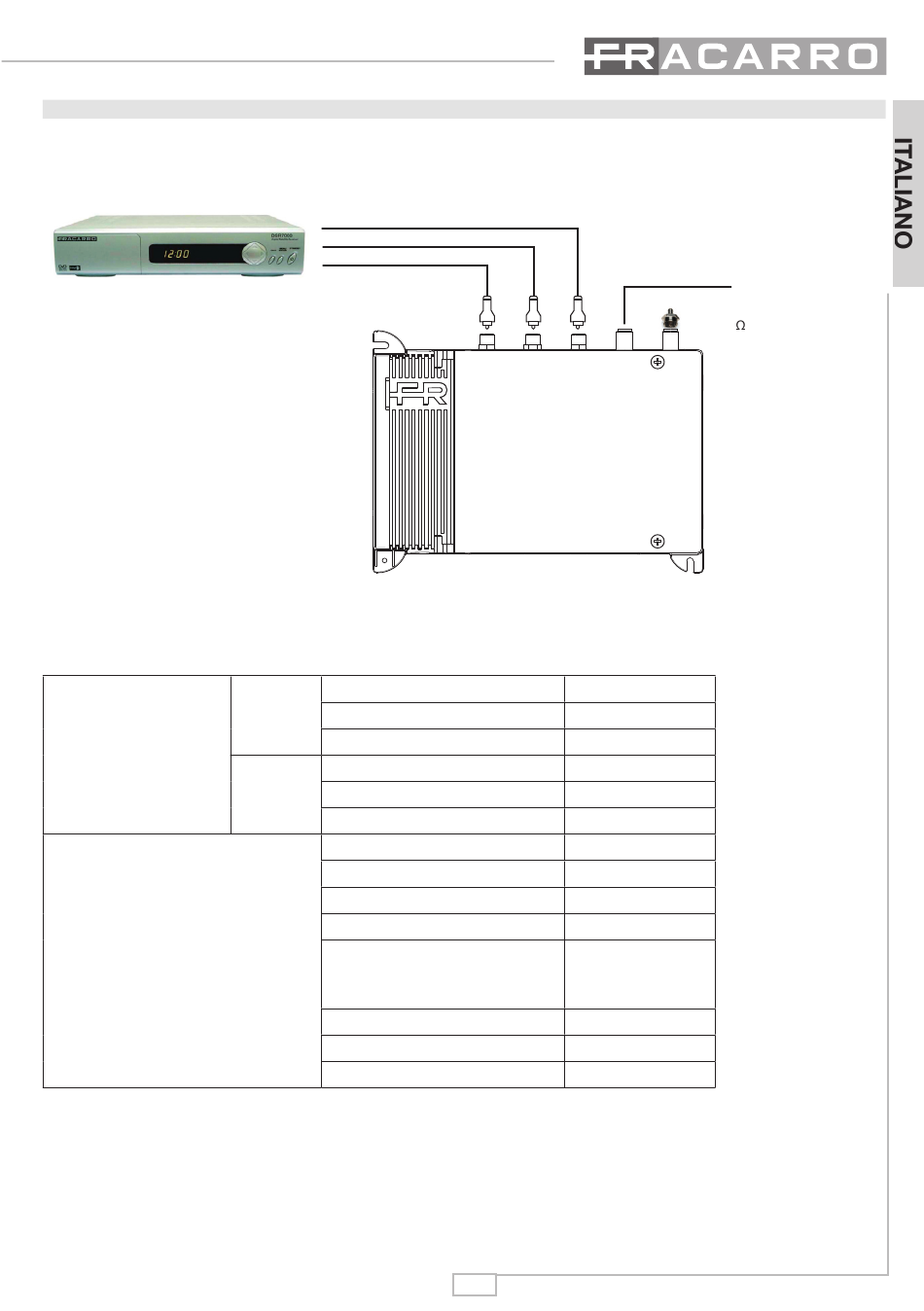

Fig.1 Collegamento standard. Ulteriori schemi di collegamento sono raffigurati nel capitolo 5, a pagina 28.
IMPOSTAZIONI DI FABBRICA E RESET DEFAULT
Ingresso
Uscita
Cambio standard di modulazione (COFDM o QAM)
Premere in sequenza i tasti - + e ENTER e mantenerli premuti per circa 5 secondi finché sul display comparirà
la scritta DVB-T o DVB-C. Il modulatore deve essere alimentato e non in programmazione (display spento e
TPE scollegato). ATTENZIONE: Se il display visualizza la scritta BOOT, riavviare il prodotto.
Ripristino impostazioni di fabbrica
Premere contemporaneamente i tasti + e – per circa 5 secondi finché sul display comparirà la scritta RESET.
Il modulatore deve essere alimentato e non in programmazione (display spento e TPE scollegato). ATTEN-
ZIONE: questa operazione non cambia lo standard di modulazione (COFDM o QAM).

3. INSTALLAZIONE DEL PRODOTTO

VIDEO
AUDIO
AUDIO BIANCO
Freq.di Campionamento
Audio Guadagno
Tipo
Luminosità
Video Saturazione
Tonalità (NTSC)
Paese
Canale
Livello Uscita
Formato video
COFDM
LCN
Nome programma
Parametri TS
GIALLO
ROSSO
48KHz
0dB
Stereo
8
8
0
UK
C21
90dB
Automatico
Modul: 16QAM
FEC: 1/2
Int.Guardia: 1/32
100
EXTSRC
UK (vedi Tab.2)
5
RF OUT
Alla distribuzione TV
RF = 75
