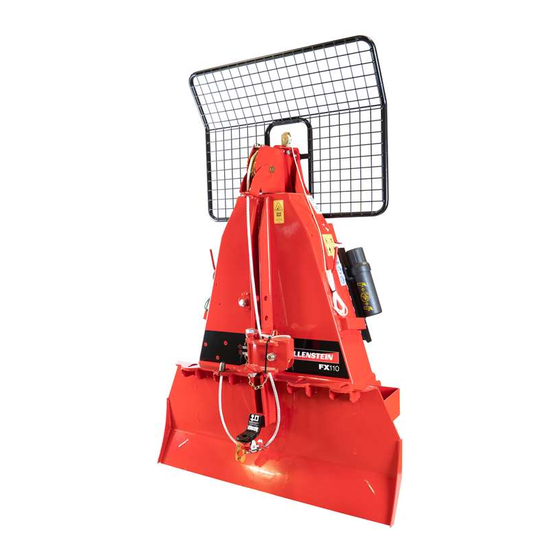

- Page 1 REMOTE WINCH CONTROL FX85R – S/N 585881 & Up FX110R – S/N 5110653 & Up FX140R – S/N 5140225 & Up Series TELE RADIO TRANSMITTER & RECEIVER ® 00836 Z97848 Rev Aug-2019...
-
Page 2: Safety Alert Symbol
Safety FX Series tele Radio® Transmitter & Receiver Safety 1. Safety Alert Symbol This Safety Alert Symbol means: ATTENTION! BE ALERT! YOUR SAFETY IS INVOLVED! The Safety Alert Symbol identifies important safety messages on the machine and in this instruction. This symbol means be alert to the possibility of personal injury or death. -
Page 3: Hand-Held Transmitter
Remote Winch Control FX Series tele Radio® Transmitter & Receiver Remote Winch Control between the transmitter and the receiver. The red LEDs flash to indicate low battery or a system error. The remote winch control provides a means of engaging/disengaging the spring-loaded clutch at a distance from the winch. -
Page 4: Manual Override
Remote Winch Control FX Series tele Radio® Transmitter & Receiver 3. Manual Override Power Off Button (4) The winch can be operated manually with the button Push to turn the transmitter off. on the front of the receiver. CAUTION! I/O Button... -
Page 5: Automatic Shutdown
Remote Winch Control FX Series tele Radio® Transmitter & Receiver 7. Erasing all Transmitters from the NOTE: With the UP button released (clutch Receiver disengaged), the winch drum can free wheel so cable can be pulled out. In the event it is necessary to erase a transmitter from the receiver, follow these steps: 1. - Page 6 COMMANDE À DISTANCE DU TREUIL FX85R – S/N 585881 & Up FX110R – S/N 5110653 & Up FX140R – S/N 5140225 & Up Series EMETTEUR ET RÉCEPTEUR TELE RADIO ® 00836 Rev Aug-2019...
- Page 7 VOTRE SÉCURITÉ EST EN JEU ! Le symbole d’avertissement relatif à la sécurité identifie les messages relatifs à la sécurité importants sur le produit Wallenstein et dans le manuel. Lorsque vous voyez ce symbole, soyez conscient du risque de blessures corporelles, voire de mort! Suivez les instructions indiquées par le message...
- Page 8 Commande à distance du treuil FX Series Emetteur et récepteur tele radio® Commande à distance du L’émetteur est doté de trois voyants à DEL. Le voyant à DEL central (vert) clignote pour indiquer qu’il y a treuil communication entre l’émetteur et le récepteur. Les voyants à...
-
Page 9: Fonctionnement De L'émetteur
Commande à distance du treuil FX Series Emetteur et récepteur tele radio® 3. Dérogation manuelle Bouton d’arrêt (4) Le treuil peut être actionné manuellement à l’aide du Appuyez sur le bouton pour arrêter bouton situé à l’avant du récepteur. l’émetteur. -
Page 10: Arrêt Automatique
Commande à distance du treuil FX Series Emetteur et récepteur tele radio® 00835 00833 Fig. 10 – Bouton de fonction et de sélection du récepteur Fig. 9 – Fonctionnement à distance de l’émetteur 3. Appuyez sur le bouton de sélection (S) du récepteur, juste au-dessous du bouton de fonction.
