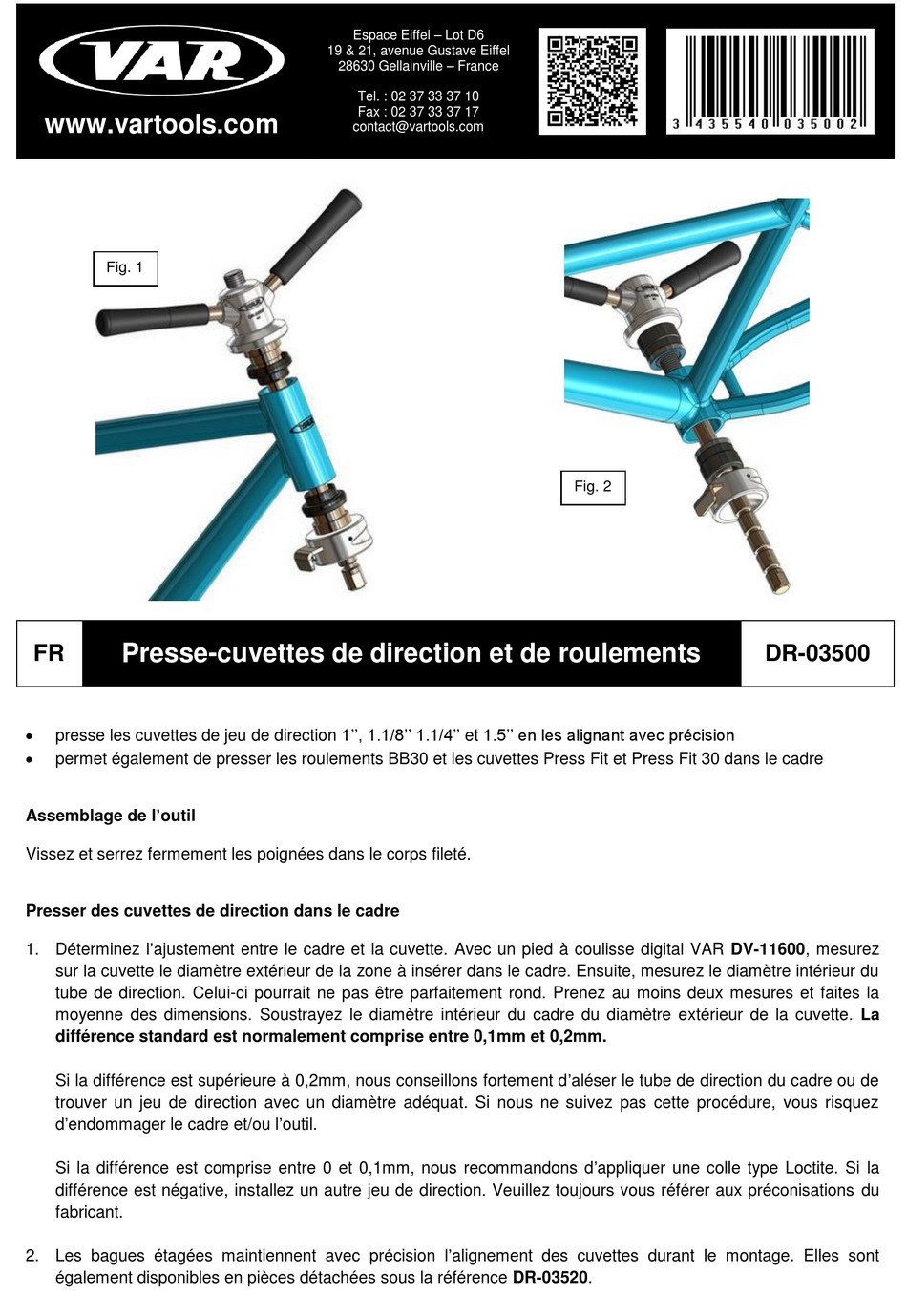

VAR DR-03500 Manual

www.vartools.com
Fig. 1
Presse-cuvettes de direction et de roulements
FR

presse les cuvettes de jeu de direction 1'', 1.1/8'' 1.1/4'' et 1.5'' en les alignant avec précision

permet également de presser les roulements BB30 et les cuvettes Press Fit et Press Fit 30 dans le cadre
Assemblage de l'outil
Vissez et serrez fermement les poignées dans le corps fileté.
Presser des cuvettes de direction dans le cadre
1. Déterminez l'ajustement entre le cadre et la cuvette. Avec un pied à coulisse digital VAR DV-11600, mesurez
sur la cuvette le diamètre extérieur de la zone à insérer dans le cadre. Ensuite, mesurez le diamètre intérieur du
tube de direction. Celui-ci pourrait ne pas être parfaitement rond. Prenez au moins deux mesures et faites la
moyenne des dimensions. Soustrayez le diamètre intérieur du cadre du diamètre extérieur de la cuvette. La
différence standard est normalement comprise entre 0,1mm et 0,2mm.
Si la différence est supérieure à 0,2mm, nous conseillons fortement d'aléser le tube de direction du cadre ou de
trouver un jeu de direction avec un diamètre adéquat. Si nous ne suivez pas cette procédure, vous risquez
d'endommager le cadre et/ou l'outil.
Si la différence est comprise entre 0 et 0,1mm, nous recommandons d'appliquer une colle type Loctite. Si la
différence est négative, installez un autre jeu de direction. Veuillez toujours vous référer aux préconisations du
fabricant.
2. Les bagues étagées maintiennent avec précision l'alignement des cuvettes durant le montage. Elles sont
également disponibles en pièces détachées sous la référence DR-03520.
