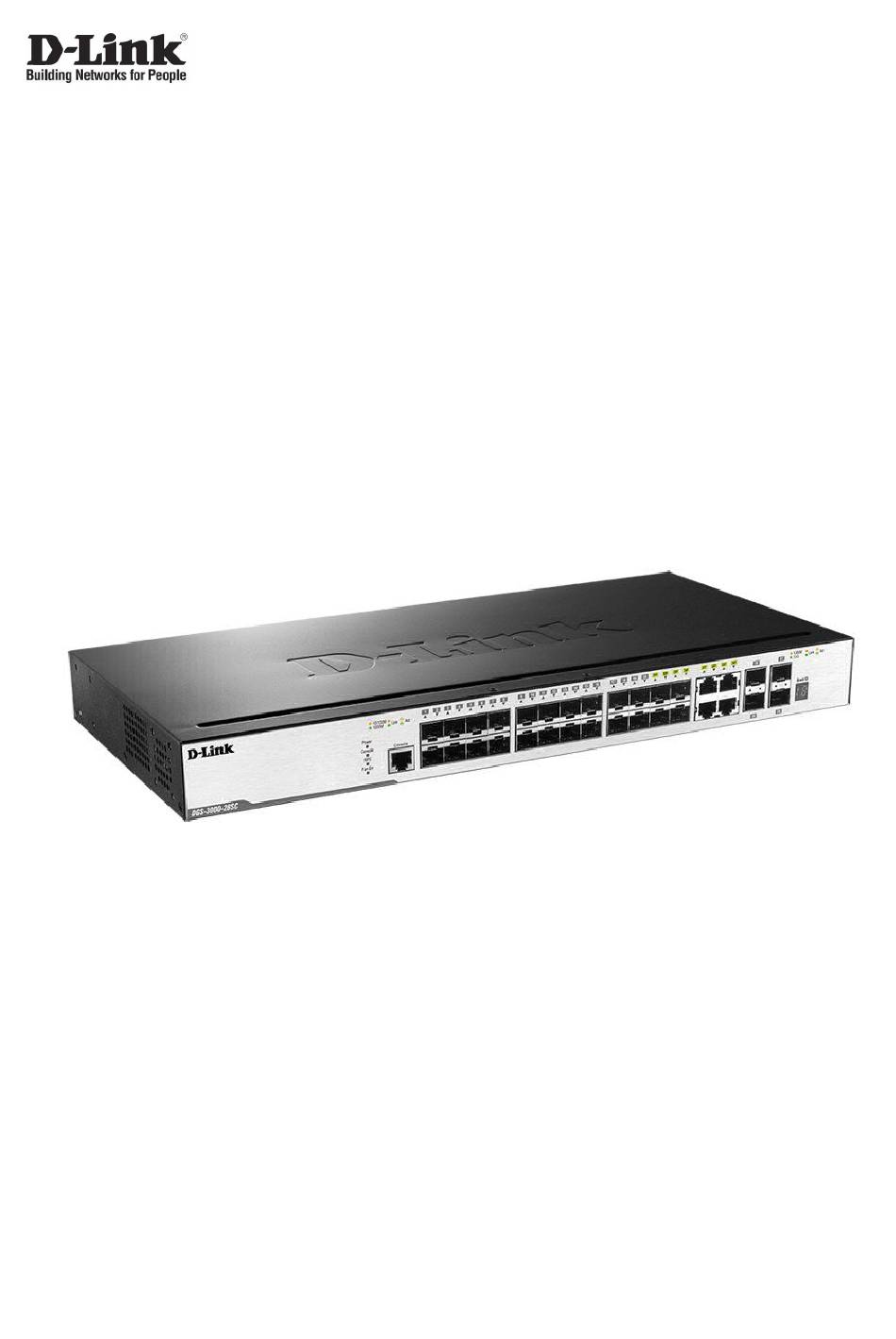

Introduction This Quick Installation Guide gives instructions for setting up the D-Link DGS-3000-28SC switch. The model you have purchased may appear slightly different from those shown in the illustrations. Package Contents Open the shipping carton of the Switch and carefully unpack its contents. Please consult the packing list located to make sure all items are present and undamaged.
Installation Guidelines Installing the Switch without a Rack When installing the switch on a desktop or shelf, the rubber feet included with the device must be attached on the bottom at each corner of the device’s base. Allow enough ventilation space between the device and the objects around it.
Installing Transceivers into the Transceiver Ports The Switch is equipped with Small Form-factor Pluggable (SFP) and Small Form-factor Pluggable plus (SFP+) ports, which supply connecting SFP, WDM SFP and SFP+ transceivers. Connecting to Power Power On (AC Power) Plug one end of the AC power cord into the power socket of the Switch and the other end into the local power source outlet.
Page 5
B) Plug the AC power cord into the power socket of the Switch. C) Slide the Retainer through the Tie Wrap until the end of the cord. D) Circle the tie of the Retainer around the power cord and into the locker of the Retainer.
E) Fasten the tie of the Retainer until the power cord is secured. Connecting a DC Power Supply The Switch provides a DC power source connector to connect to any DC power source. The DC power source that will be activated when the AC power is not working .The DC power source must meet the fol - lowing requirements: •...
RPS port of the Switch using the DC power supply cord, called the DPS-CB150-2PS/В. It is important to notice that the RPS can supply power to one or two DGS-3000-28SC Switches at the same time. 1. Disconnect the Switch from the main AC power source.
2. Install the DPS-800 in an Equipment Rack as shown below. Switch Connections Switch to End Node End nodes include PCs outfitted with a 10, 100 or 1000 Mbps RJ-45 Ethernet Network Interface Card (NIC) and routers. An end node connects to the Switch via a twisted-pair UTP/STP cable. Connect the end node to any of the 1000Base-T ports of the Switch.
• Connect 1000Base-T switch port to the Switch via a twisted pair Category 5e UTP/STP cable. • Connect switch supporting a fiber-optic uplink to the Switch’s SFP/SFP+ ports via fiber-optic cabling. Connecting to Network Backbone or Server The combo SFP ports and the 1000Base-T ports are ideal for uplinking to a network backbone, server or server farm.
Page 10
Upon initial connection to the Switch, the login screen appears (see example below). There is no initial username or password. Press Enter in both the Username and Password fields. Then access will be given to enter commands after the command prompt DGS-3000-28SC: admin#. Logging onto the Web Manager To begin managing the Switch, simply run the browser installed on your computer and point it to the IP address you have defined for the device.
This opens the management module's user authentication window, as seen below. As there is no default User name or Password, click OK to proceed. This will open the Web-based user interface. Additional Information For more detailed information on how to set up and configure the switch, please visit the website http://www.dlink.com/...
Page 12
Год: С – 2012, D – 2013, E – 2014, F – 2015, G – 2016, H – 2017, I – 2018, J – 2019, 0 – 2020, 1 – 2021. Месяц: 1 – январь, 2 – февраль, ..., 9 – сентябрь, A – октябрь, B – ноябрь, С – декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link.
Введение В этом кратком руководстве по установке даны инструкции по настройке коммутатора DGS-3000-28SC. Приобретенная модель может незначительно отличаться от показанной на иллюстрациях. Комплект поставки Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку наличие всех компонентов и убедитесь, что они не повреждены.
Stacking ID Идентификатор стека (Stacking ID) может быть задан пользователем вручную или автоматически назначен системой. У автономных коммутаторов данный “ ” индикатор всегда отображает цифру Коммутатор является основным (master) в стеке. Коммутатор является резервным (backup master) в стеке. Включена функция Safeguard engine, коммутатор перешел...
Установите коммутатор в стойку и закрепите его с помощью винтов, входящих в комплект поставки стойки. Подключение трансиверов Установите трансиверы в соответствующие порты коммутатора. Поддерживаются трансиверы SFP, WDM SFP и SFP+. Подключение питания Подключение питания переменного тока Подключите кабель питания к разъему питания коммутатора и к заземленной электрической розетке.
Page 16
Закрепление кабеля питания с помощью фиксатора А) Вставьте кабельную стяжку в отверстие, расположенное под разъемом питания. В) Подключите кабель питания к устройству. C) Наденьте фиксатор на кабельную стяжку.
Page 17
D) Оберните ремешок фиксатора вокруг кабеля питания, затем проденьте ремешок в замок фиксатора. E) Зафиксируйте кабель, затянув ремешок фиксатора. Подключение модуля питания постоянного тока Коммутатор поддерживает возможность резервирования питания. Модуль питания постоянного тока будет активирован в случае отключения модуля питания переменного тока. Резервный источник...
Page 18
Резервный источник питания DPS-200A, DPS-500A и DPS-500DC/В подключается к разъему RPS коммутатора с помощью кабеля питания постоянного тока DPS-CB150-2PS/В. Подача питания может одновременно осуществляться на два коммутатора DGS-3000-28SC. 1. Отключите коммутатор от основного источника питания переменного тока. 2. Подключите 14-пиновый кабель к DPS-200A/DPS-500A/DPS-500DC/В и к разъему RPS коммутатора.
Page 19
2. Установите DPS-800 в стандартную стойку для оборудования. Подключение коммутатора Подключение конечных узлов Под конечным узлом подразумевается ПК, оснащенные сетевым портом с разъемом RJ-45 и скоростью 10/100/1000 Мбит/с или маршрутизатор. Конечный узел подключается к коммутатору с помощью сетевого кабеля, например, витой пары (UTP/STP). Подключите конечный узел к одному из...
Page 20
• Порты SFP/SFP+ подключаются к коммутатору при помощи трансиверов SFP, WDM SFP, SFP+ и оптоволоконных кабелей. Подключение к магистрали или серверу Для подключения к сетевой магистрали, серверу или группе серверов используются порты RJ-45 или порты SFP, обеспечивающие соединение на скорости до 1000 Мбит/с, и оптоволоконные или медные...
Page 21
SNMP-менеджер Для управления коммутатором можно использовать любую консольную программу, совместимую с SNMP. Устройство поддерживает протокол SNMP версий 1.0, 2.0 и 3.0. Интерфейс командной строки (CLI) Коммутатором также можно управлять с помощью CLI, подключив ПК к консольному порту коммутатора. Подключение к консольному порту Для...
После этого появится окно входа в систему. По умолчанию на коммутаторе не создано ни одной учетной записи, поэтому при первом подключении к Web-интерфейсу коммутатора оставьте поля Имя пользователя (User name) и Пароль (Password) пустыми и нажмите ОК, чтобы перейти к главному окну настройки. Дополнительная...
