Volumen de suministro

O Compruebe que el suministro está completo.
1
2
3
4
5
6
7
8

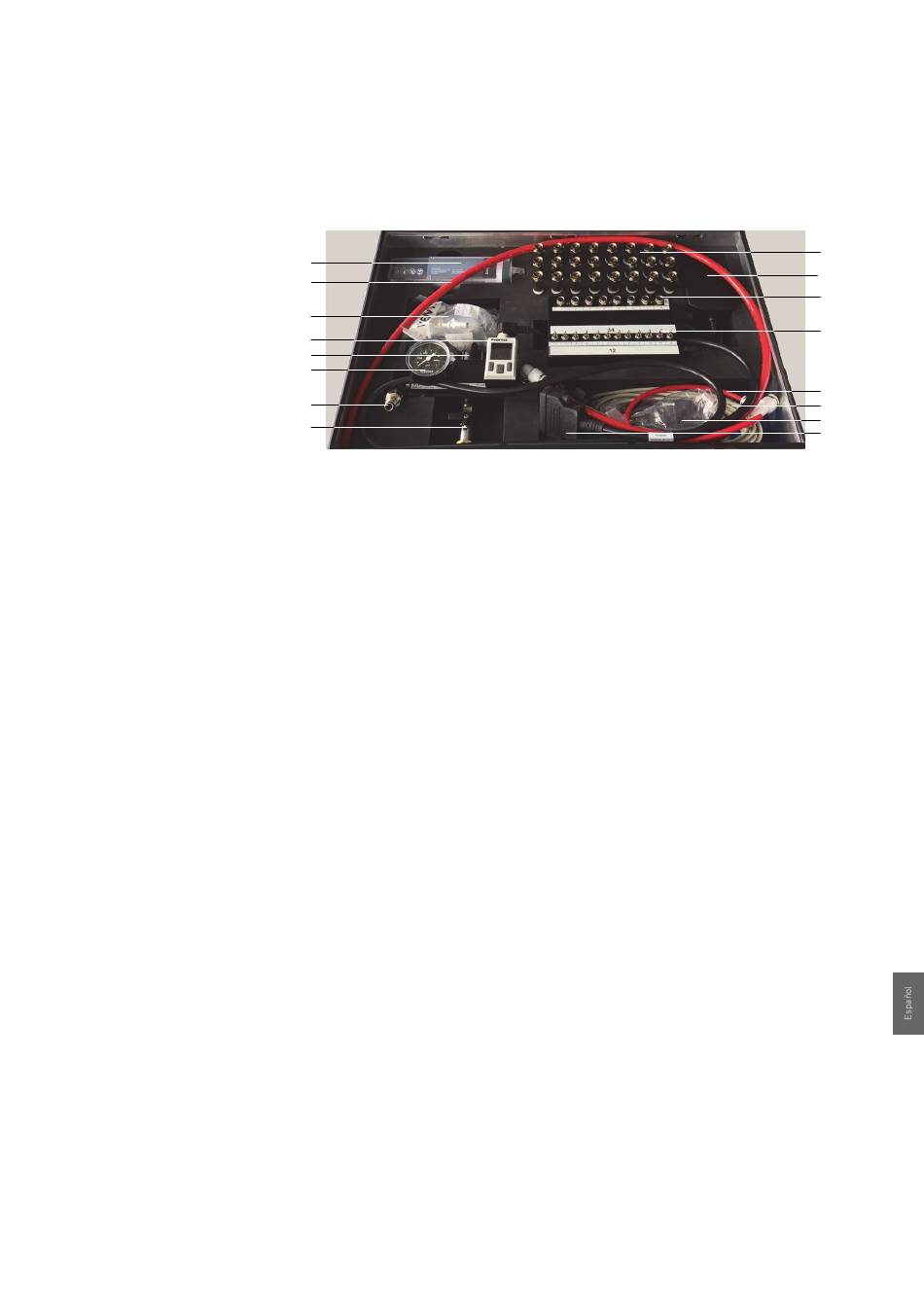

Fig. 1: Vista general de los componentes
1 Llave dinamométrica
2 Alimentación de presión para sistema
de válvulas
3 Accesorios: tapones de cierre
4 Presostato digital con pantalla
5 Llave de bola (1)
6 Regulador de presión con manómetro,
preajustado a 6,3 bar
7 Conexión de la alimentación de aire
comprimido
8 Llave de bola (2)
AVENTICS | ES05 | R415017129–BAL–001–AA
9 Indicadores de presión
10 Fuente de alimentación: salida 24 V DC
11 Conectores M8 para cableado individual
12 Cuadro de conexiones: 24 V DC
Accesorios:
13 Unión neumática para pilotaje previo externo
14 Cable de conexión para cableado individual
(M8 - forma C industria)
15 Adaptador multipolo (tipo A a tipo B)
16 Cable para conexión multipolo (tipo A)
73
Volumen de suministro
9
10
11
12
13
14
15
16
