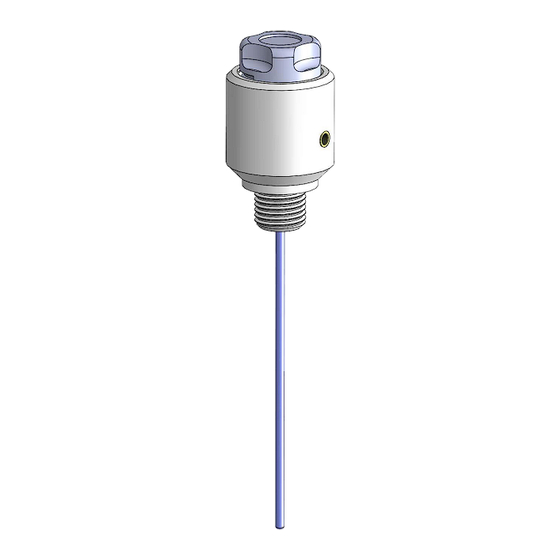

- Page 1 Mini-HydroFlex Wasserstoffreferenzelektrode Hydrogen Reference Electrode Artikelnummer / Item number 81020 / 81021 User Manual Version 2.0...
- Page 2 Gaskatel GmbH Lilienthalstrasse 146 D-34121 Kassel +49 (0) 561 59190 info@gaskatel.de www.gaskatel.com Languages Bedienungsanleitung Seite DE 1 - 10 Manual Page EN 1 - 10...
-
Page 3: Table Of Contents
Bedienungsanleitung Inhalt Übersicht ..........................2 Lieferumfang ........................2 Konformitätserklärung ....................2 Allgemeines ......................... 2 Zu dieser Anleitung ......................2 Bestimmungsgemäßer Gebrauch .................. 2 Sicherheitshinweise ......................2 Verwendung ......................... 3 Geräteüberblick ........................ 3 Bedienung ......................... 4 Betriebsbedingungen ......................9 Technische Daten ........................ 9 Entsorgung ........................ -
Page 4: Übersicht
Bitte heben Sie diese Anleitung griffbereit auf. Sie können diese Anleitung sowie weitere Informationen auf www.gaskatel.com abrufen. Bestimmungsgemäßer Gebrauch Bitte beachten Sie die Gute Laborpraxis (GLP). Die Mini-HydroFlex ist eine Referenzelektrode, ausschließlich bestimmt für die Potentialmessung während elektrochemischer Messungen. DE - Seite 2... -
Page 5: Sicherheitshinweise
Sicherheitshinweise Die Elektrode ist nur für den oben genannten Einsatzzweck bestimmt. Der Hersteller haftet nicht für Schäden, die aus nicht bestimmungsgemäßem Gebrauch resultieren. Beachten Sie die nachfolgenden Hinweise, da sonst die Elektrode beschädigt oder aber Messergebnisse verfälscht werden können. Bei Arbeiten mit Chemikalien sind alle relevanten Sicherheitsbestimmungen des Herstellers und des Labors einzuhalten. -
Page 6: Bedienung
Eigenschaften der Wasserstoffreferenzelektrode Mini-HydroFlex Die Wasserstoffreferenzelektrode besteht komplett aus Kunststoff. Dadurch ist sie robust und bruchunempfindlich. Sie kann in hoch konzentrierten alkalischen Lösungen, in konzentrierten Säuren, sogar in konzentrierter Flusssäure bzw. fluoridhaltigen Medien eingesetzt werden. Selbstverständlich ist Mini-HydroFlex quecksilber- und silberfrei. - Page 7 Markieren Sie auf dem Aufkleber Monat sowie Jahr. Kleben Sie Sie den Aufkleber am Elektrodenkopf an. Entfernen Sie vorsichtig die schwarze Kappe von der Elektrode. Stellen Sie die Mini-HydroFlex für 24 Stunden in Wasser. Die Kennzeichnung mit der Seriennummer sowie den Aufkleber mit dem Aktivierungsdatum bitte nicht entfernen.
- Page 8 3. Überprüfung der Mini-HydroFlex Möchten Sie HydroFlex überprüfen, empfehlen wir die Standardkalomelelektrode oder zur Not die Silbersilberchloridelektrode. Als Messlösung empfehlen wir folgende Lösungen: Salzsäure pH 0 244 mV Salzsäure/Citronensäure pH 2 362 mV Citronensäure/Natriumchlorid/Natronlauge pH 4 480 mV Die angegebenen Potentiale beziehen sich auf die Standardkalomelelektrode bei 25 °C.
- Page 9 Lösungen Einstellzeit abwarten – manchmal dauert der Ausgleich von Konzentrationen einfach viel länger als erwartet. Gegebenenfalls, das Potential in einem anderen Elektrolyten wie z. B. 1 mol/l Salzsäure überprüfen (siehe 3. Überprüfung der Mini-HydroFlex). DE - Seite 7...
- Page 10 Ursache 4: Luft/Sauerstoff tritt an die Wasserstoffelektrode Vermeiden Sie, dass Gase wie Luft oder Sauerstoff vor oder an die Wasserstoff- elektrode unten im Schaft gelangen. Auf diese Weise wird der Wasserstoff verdrängt oder reagiert ab. Es kann sich kein Wasserstoffpotential einstellen. Potentiale schwanken, rauschen oder schwingen Ursache 1: Wasserstoffblasen der Wasserstoffelektrode selbst Aus der Wasserstoffelektrode treten kontinuierlich Gasblasen aus.
-
Page 11: Betriebsbedingungen
6. Weitere Informationen Weitere Informationen finden Sie unter www.gaskatel.de. Betriebsbedingungen pH-Bereich: pH -2 bis pH 16 Temperatur: -20 °C bis 120 °C HF/Fluorid: bis 500 000 ppm Kalilauge, Natronlauge: bis 50 wt% Technische Daten Gesamtlänge: 87 ± 5 mm Schaftlänge: 53,5 ±... -
Page 12: Entsorgung
Entsorgung Die Elektrode darf nicht über den Hausmüll entsorgt werden. Bitte entsorgen Sie die Elektrode gemäß den örtlichen Bestimmungen in einer getrennten Sammlung für Elektro- und Elektronikgeräte. Bei kostenfreier Zusendung (ausreichend frankiertes Paket) an uns, entsorgen wir die verbrauchten Elektroden aus unserer Produktpalette kostenlos. Haftungsausschluss Das Produkt wird kontinuierlich weiterentwickelt. - Page 13 Operating Instructions Table of contents Overview ..........................2 Delivery scope ......................... 2 Declaration of conformity ....................2 General ..........................2 About these instructions ....................2 Intended use ........................2 Safety iInstructions ......................2 Use ............................3 Device overwiew ......................3 Operation .........................
-
Page 14: Overview
You can access the instructions and further information at www.gaskatel.com. Intended use Please consider the Good Laboratory Practice (GLP). The Mini-HydroFlex is a reference electrode, exclusively intended for potential measurement during electrochemical measurements. EN - Page 2... -
Page 15: Safety Iinstructions
Safety instructions The electrode is only intended for the above-mentioned purpose. The manufacturer is not liable for damage resulting from improper use. Respect the following instructions, otherwise the electrode may be damaged or the measurement results may be falsified. When working with chemicals, all relevant safety regulations of the manufacturer and the laboratory must be respected. -
Page 16: Operation
Properties of the Hydrogen Reference Electrode Mini-HydroFlex The hydrogen reference electrode is made entirely from plastic. Therefore, it’s robust and insensitive to breakage. It can be used in highly concentrated alkaline solutions as well as in concentrated acids, even in hydrofluoric acid or fluoride-containing media. - Page 17 Mark month and year on the label. Attach the sticker to the electrode head. Remove the protective cap from the electrode carefully. Place Mini-HydroFlex in water for 24 hours. Please do not remove the labelling with the serial number and the sticker with the activation date.
- Page 18 3. Checking the Mini-HydroFlex If you want to check HydroFlex, we recommend the standard calomel electrode or, if necessary, the silver silver chloride electrode. We recommend the following solutions as measuring solution: Hydrochlorid acid pH 0 244 mV Hydrochloric acid/citric acid...
- Page 19 (see 3. Checking the Mini-HydroFlex). Cause 2: No or too little hydrogen production Did you place the new Mini-HydroFlex in water for 24 hours? If not, wait 24 hours before you measure. Is the duration of the hydrogen source exceeded? If yes, please replace the hydrogen cell (see 4.
- Page 20 Cause 4: air/oxygen gets to the electrode Avoid that gases such as air or oxygen reach the hydrogen electrode’s shaft. If this happens the hydrogen is displaced or reacts off. No hydrogen potential can be set. Fluctuating, noisy or oscillating potentials Cause 1: Hydrogen bubbles of the hydrogen electrode itself Bubbles are continuously leaking out of the hydrogen electrode.
-
Page 21: Operating Conditions
6. Further information For more information, please visit www.gaskatel.com. Operating conditions pH range: pH -2 to pH 16 Temperature: -20 °C to 120 °C HF/Fluoride: Up to 500 000 ppm Caustic potash, caustic soda solution: Up to 50 wt% Technical data Total length: 87 ±... -
Page 22: Disposal
Disposal The electrode must not be disposed of with household waste. Please dispose the electrode in accordance with local regulations in a separate collection for electrical and electronic equipment. If sent to us free of charge (sufficiently stamped package), we will dispose of the used electrodes from our product range free of charge.
